多旋翼无人机电机固定安装支架

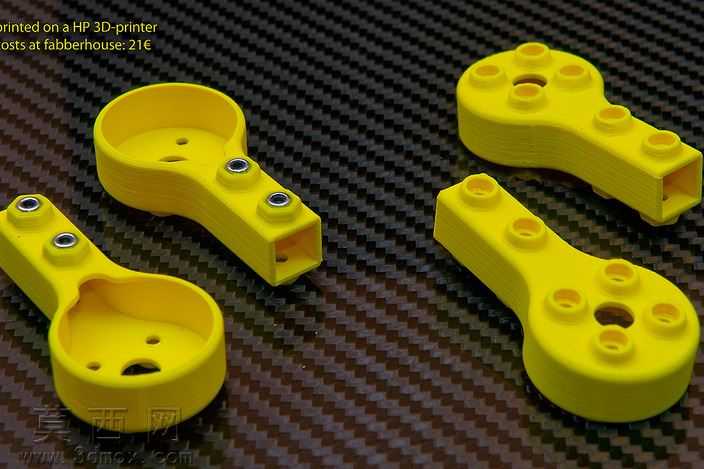

本模型为多旋翼飞行器配套的电机安装支架，整体采用一体化结构设计，适配10x10mm规格的铝型材机臂安装需求，可兼容外转子无刷电机的固定装配。建模过程中以实际装机的尺寸公差为核心依据，首先绘制支架主体的轮廓草图，将支架分为电机安装端与机臂连接端两个功能区域：电机安装端设置圆形沉台结构，沉台内预留电机走线通孔与对应安装孔位，孔位间距匹配主流外转子无刷电机的安装孔距，沉台边缘做圆弧过渡处理，避免应力集中同时减轻整体重量；机臂连接端设计为方型套接结构，内部空腔尺寸与10x10mm铝型材外径精准匹配，侧壁预留锁紧螺丝孔位，可通过紧定螺丝实现支架与机臂的牢固固定，防止飞行过程中出现支架偏转移位的问题。模型整体做了轻量化优化，在保证结构强度的前提下去除非承重区域的多余材料，所有棱角位置均做圆角处理，既提升了3D打印成品的外观质感，也避免尖锐边角在装配过程中造成划伤。材质设置上模拟常用3D打印耗材PLA的哑光塑料质感，渲染时采用碳纤维纹理背景衬托，清晰呈现支架的结构细节与安装形态，四个不同视角的展示分别对应支架的正反结构、安装孔位布局与机臂套接端的形态，完整还原零件的实际装配逻辑。设计过程中充分考虑FDM3D打印的工艺特性，所有结构均采用无悬空的可打印角度，无需添加支撑即可完成打印，降低打印耗材消耗与后处理工作量，同时锁紧孔位预留足够的螺纹啮合厚度，保证螺丝锁紧时不会出现柱体破裂的问题，兼顾了打印可行性与实际使用的结构强度，能够满足多旋翼飞行器日常飞行的电机固定需求。
