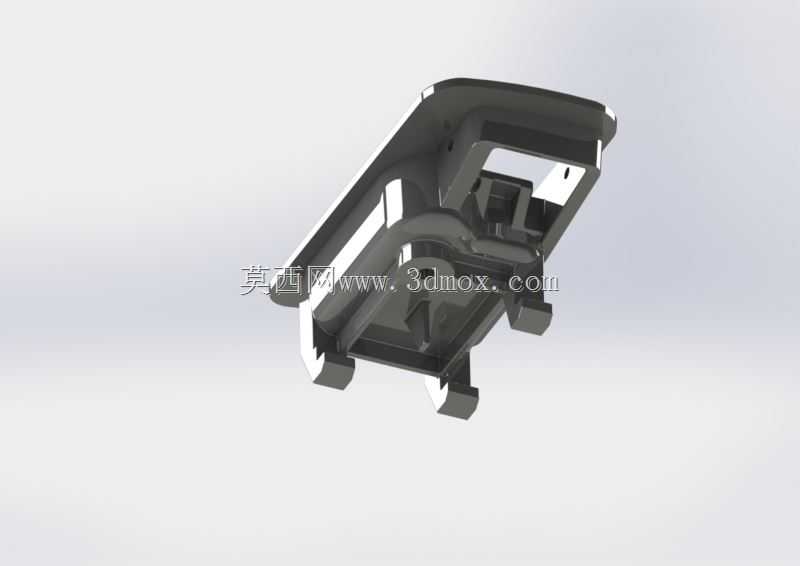

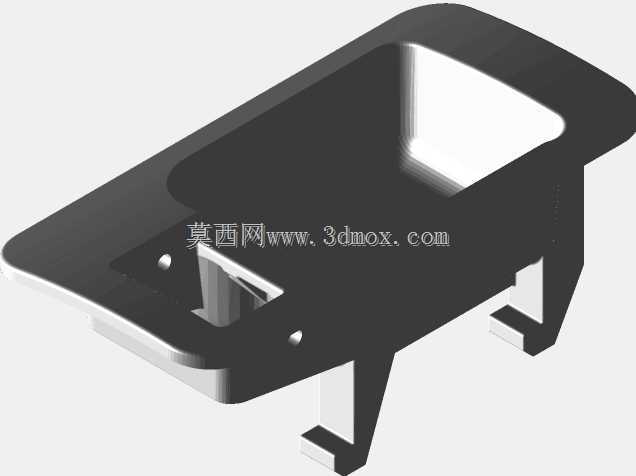

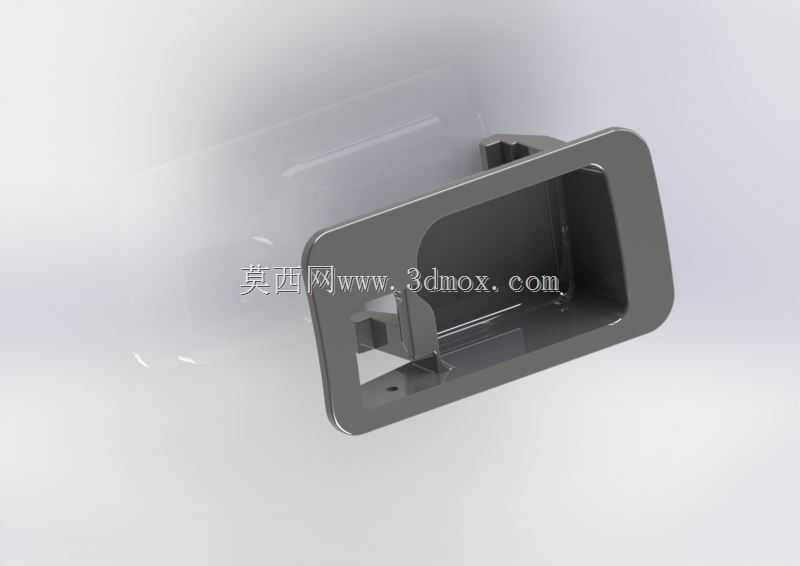

适配老款本田雅阁的车用箱门把手结构

日常做汽车售后替换件建模时，这类老车型的外装拉手是很常见的逆向开发对象，不同于新款车型的集成电控拉手，这款纯机械结构的箱门把手，核心作用是实现车辆储物箱或者车门对应舱位的启闭锁止，适配对应年款车型的安装位，不需要额外改动原车钣金孔位就能直接替换安装。从实际装车场景来看，这类拉手常年暴露在驾乘人员频繁触碰的使用环境里，既要承受反复扳动的机械载荷，也要适配车内温度变化、光照老化的使用条件，所以结构设计上首先要保证操作的手感一致性，扳动行程控制在合理区间，不会出现卡滞或者空程过大的问题。拆解结构来看，这款拉手采用一体式基座加活动扳扣的组合结构，基座部分设置了对应原车安装位的卡扣结构，不需要额外打螺丝就能卡入原车钣金的预留卡槽，安装时对准孔位推入即可完成固定，拆装效率比螺丝固定的结构高很多，也避免了长期使用后螺丝松动导致的拉手晃动感。活动扳扣部分和基座的转轴位置做了限位结构，扳动到最大开启角度时会被基座挡块限位，不会因为用力过大导致扳扣过位断裂，转轴处的配合间隙控制在0.1mm左右，既保证转动顺滑，也不会出现旷量导致的拉手松动异响。从安装边界来看，整个拉手的外轮廓完全贴合原车的内饰板凹陷位，安装完成后和周边内饰面的阶差控制在0.5mm以内，不会出现突出或者凹陷过多的违和感，背面的卡扣位置完全对应原车的预留孔位，不需要对原车内饰板做任何切割或者扩孔处理，替换件可以做到和原厂件一致的安装适配度。功能设计上，这款拉手没有多余的电控结构，纯机械传动的结构可靠性更高，不会出现电控元件失效导致的舱门无法开启问题，扳扣内侧的联动结构直接对接原车的锁止拉杆，扳动拉手时直接带动拉杆解锁，传动路径短，机械效率高，长期使用也不容易出现传动失效的问题。外形设计上，拉手的握持面做了贴合手指弧度的凹陷处理，日常扳动时手指的贴合度更好，不会出现硌手的问题，外表面的圆角处理全部做了R2以上的过渡，没有尖锐棱角，避免驾乘人员磕碰受伤。做这类配件建模时，首先要保证安装点位的尺寸精度，所有卡扣的位置、间距、卡入深度都要和原车数据完全匹配，其次是活动部件的转动行程要和原厂件保持一致，不然会出现解锁不到位或者无法锁止的问题，最后是外表面的轮廓要和周边内饰匹配，保证装车后的外观一致性。这类替换件主要面向汽车后市场的维修更换场景，很多老车型的原厂配件已经停产，通过三维逆向建模做出的替换件，可以满足老车维修的配件需求，建模过程中还要考虑3D打印的成型工艺，壁厚控制在2mm左右，既保证结构强度，也不会因为壁厚过大导致打印变形，各个转角位置做了均匀的壁厚过渡，避免打印时出现应力集中导致的部件开裂。实际装车测试时，这类拉手需要经过上万次的扳动疲劳测试，保证转轴位置不会出现磨损松旷，卡扣结构不会因为反复拆装出现断裂，表面处理也需要适配车内的使用环境，长期接触汗液、光照不会出现变色或者脆化问题。不同于外露的车门外拉手，这类车内箱门把手的使用频率更高，但是承受的外力载荷更小，所以结构设计上在保证强度的前提下尽可能做了轻量化处理，整个部件的重量控制在几十克，不会增加不必要的车身负重，同时材料选用上适配常见的工程塑料打印或者注塑成型，不需要特殊的高性能材料就能满足使用要求。
