手推操纵式车载雪犁除雪装置结构

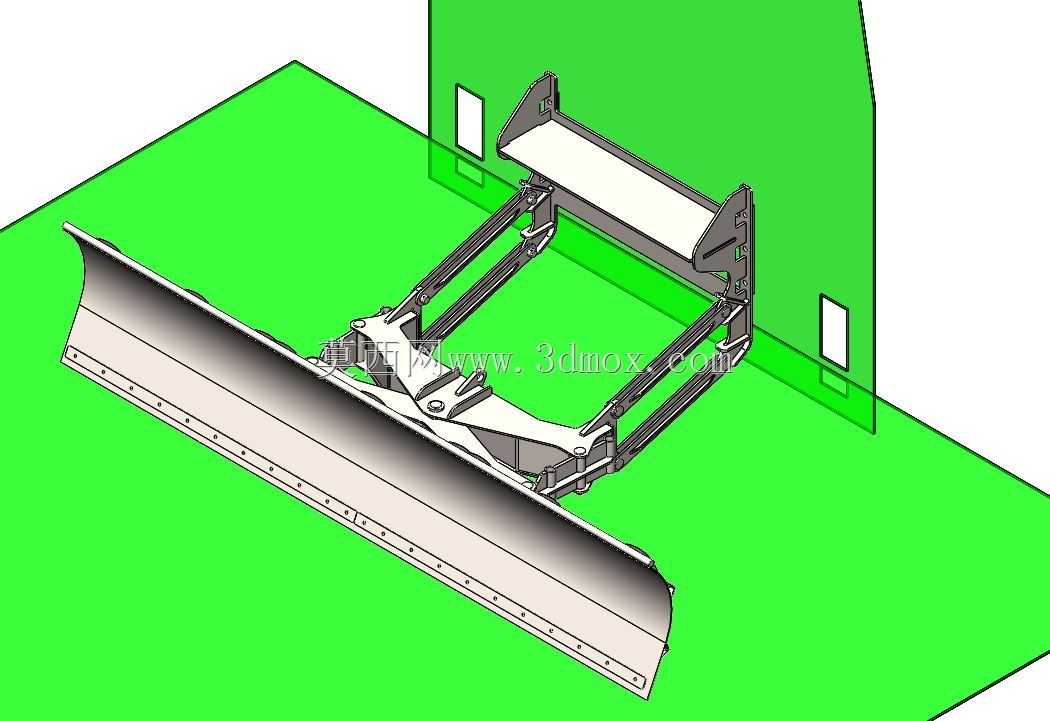

这套除雪装置主要适配重型载货车辆前端加装，面向冬季道路除雪、厂区园区清雪、货场通道积雪清理这类场景，区别于大型专业除雪车的高成本投入，这类加装式推雪装置可以依托现有营运车辆快速部署，不需要对车辆底盘做大幅改动，在北方冬季非长期积雪区域的应急除雪作业中实用性很强。从结构布局来看，整套装置分为前端推雪铲板、平行四连杆举升架、车体连接基座三个核心部分，推雪铲板采用弧形曲面设计，作业时可以将积雪顺着曲面导向侧方，避免积雪在铲前堆积增大行进阻力，铲板底部预留了刮条安装位，常规作业时可换装橡胶刮条，在铺装路面作业时不会损伤路面表层，遇到压实积雪或者结冰路面时也可换装钢制刮刀，提升对硬实积雪的破碎剥离能力。

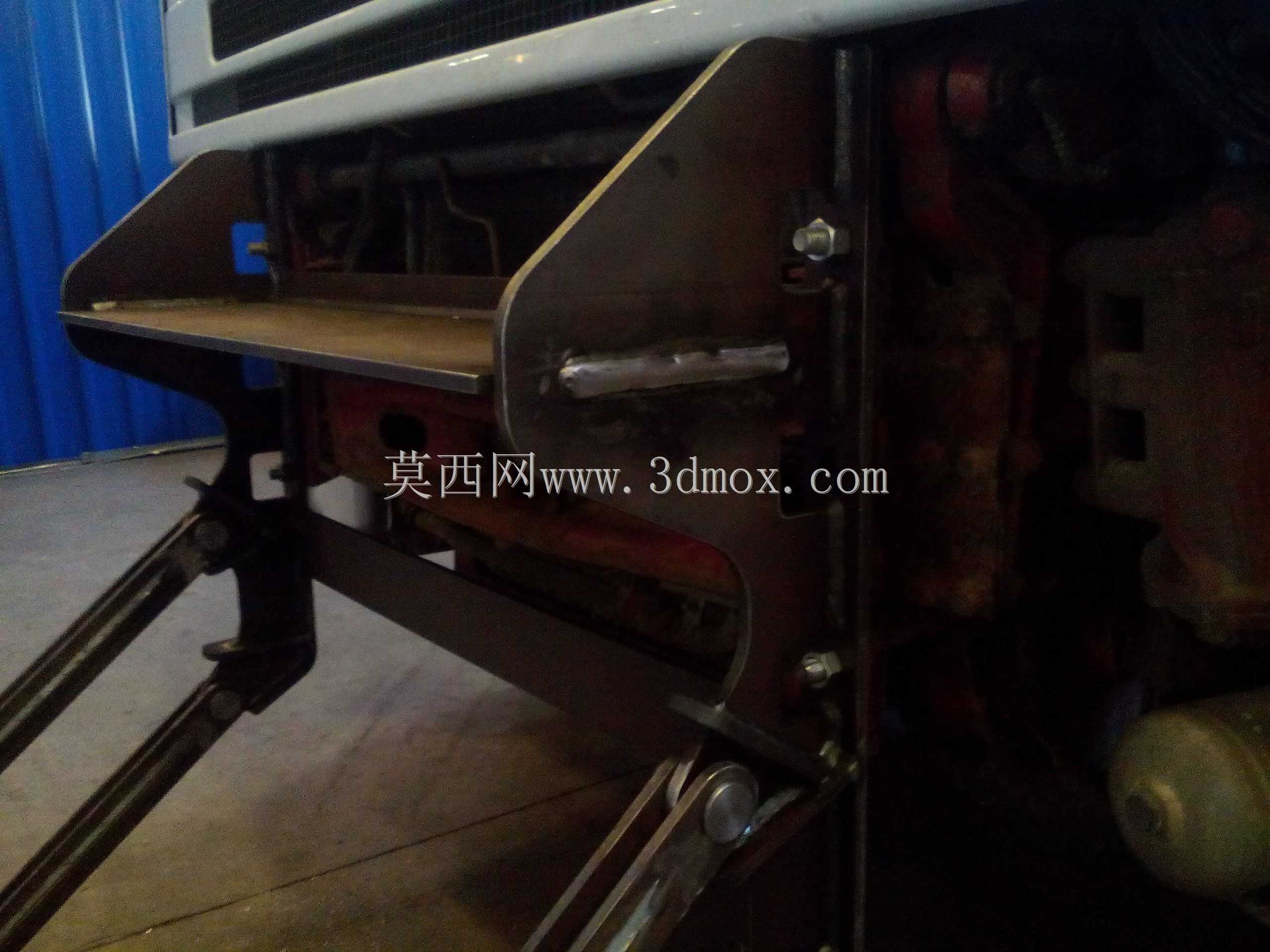

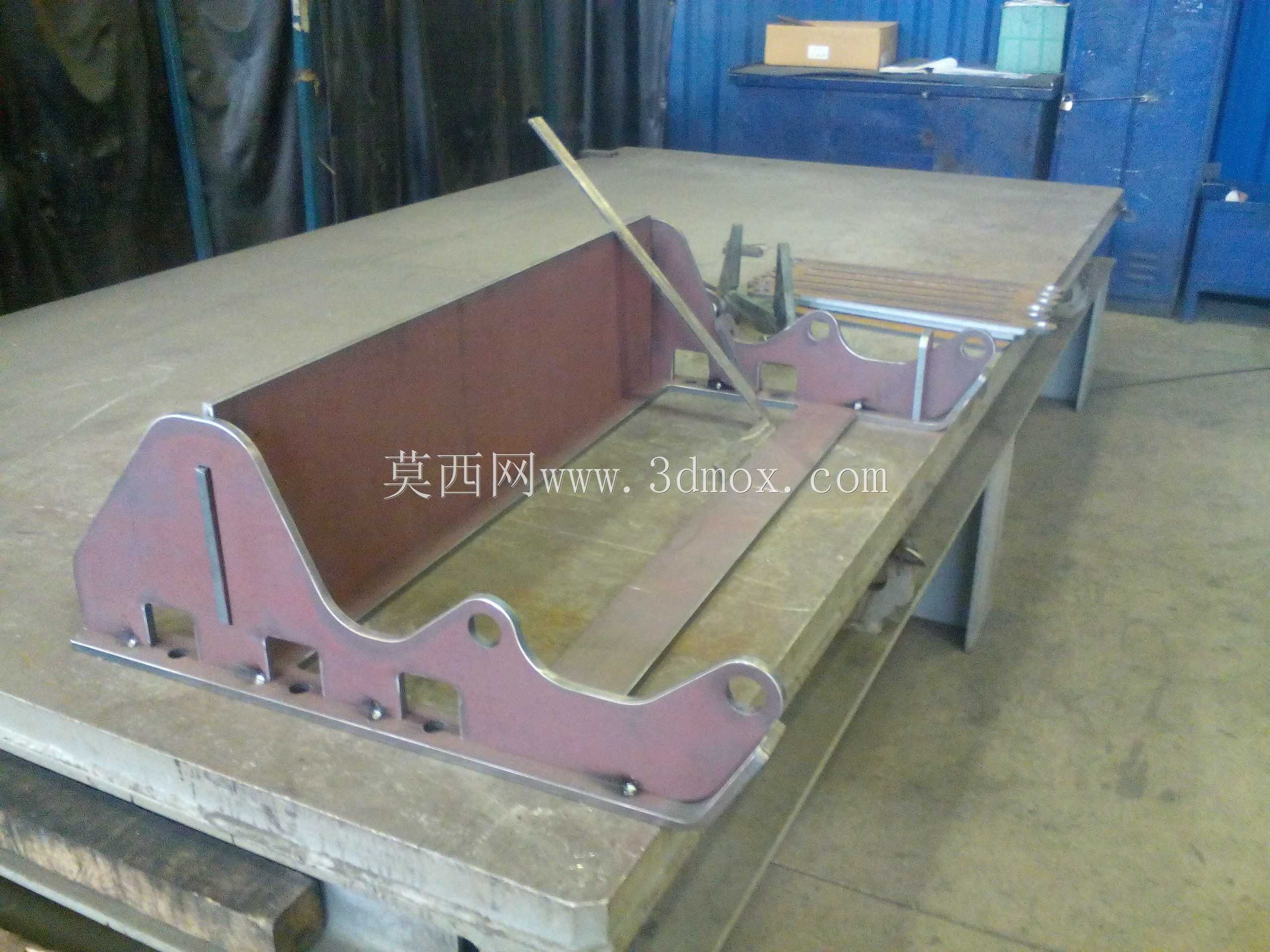

连接基座采用壁挂式结构，直接固定在车辆前端的防撞梁或者预留改装支架上，基座上设置了多组铰接点位，分别连接四连杆架体和举升驱动部件，四连杆结构的设计可以保证推雪铲在举升、下落过程中始终保持与地面的平行角度，不会出现铲板前倾后仰导致的刮蹭路面或者铲雪留痕问题。操纵端采用手推式操纵结构，布置在车辆驾驶位附近，操作人员不需要下车就可以完成铲板的升降、偏转操作，相比电控或者液压遥控的结构，纯机械操纵的结构故障率更低，在低温严寒环境下不会出现液压油凝冻、电路接触不良的问题，更适合低温户外作业场景。

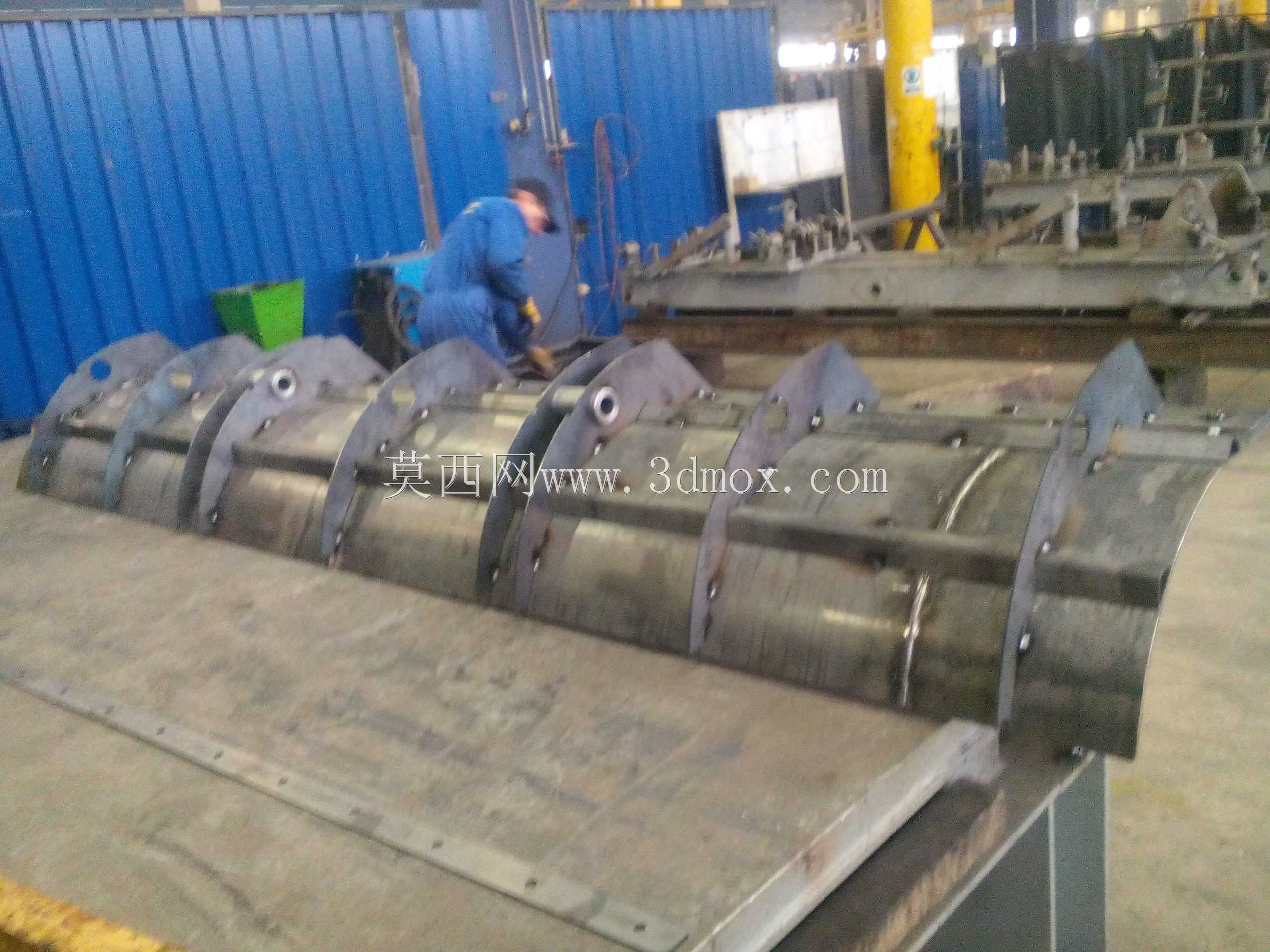

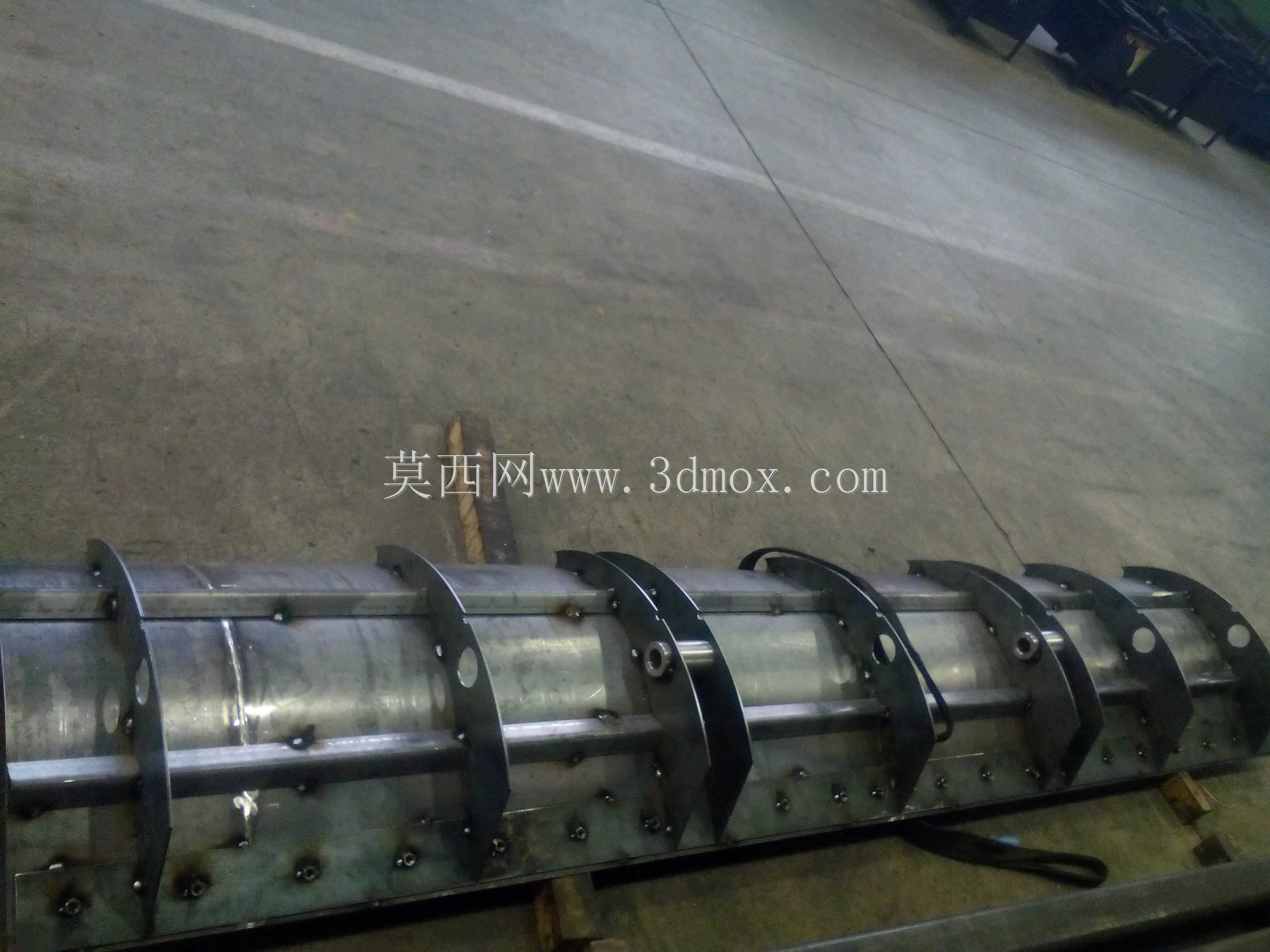

设计过程中针对铲板的受力做了针对性强化，铲板背部设置了多道纵向加强筋，从铲刃位置一直延伸到铲板顶部的铰接座，避免推雪作业时遇到路面积雪冻块、路面凸起造成铲板变形；四连杆架体采用矩形钢管焊接成型，每处铰接点都加装了耐磨衬套，减少长期摆动作业带来的铰接间隙，保证铲板作业时的稳定性。安装边界方面，整套装置加装后从车体连接面向前伸出的距离控制在合理范围，不会超出车辆前悬的安全限值，铲板最大举升高度可以满足车辆在非作业状态下的通行需求，越过减速带、坑洼路面时不会出现铲板剐蹭地面的问题；铲板的左右偏转角度可以根据作业需求调整，能够实现单侧向推雪，将积雪推至道路侧边，不需要反复往返作业。

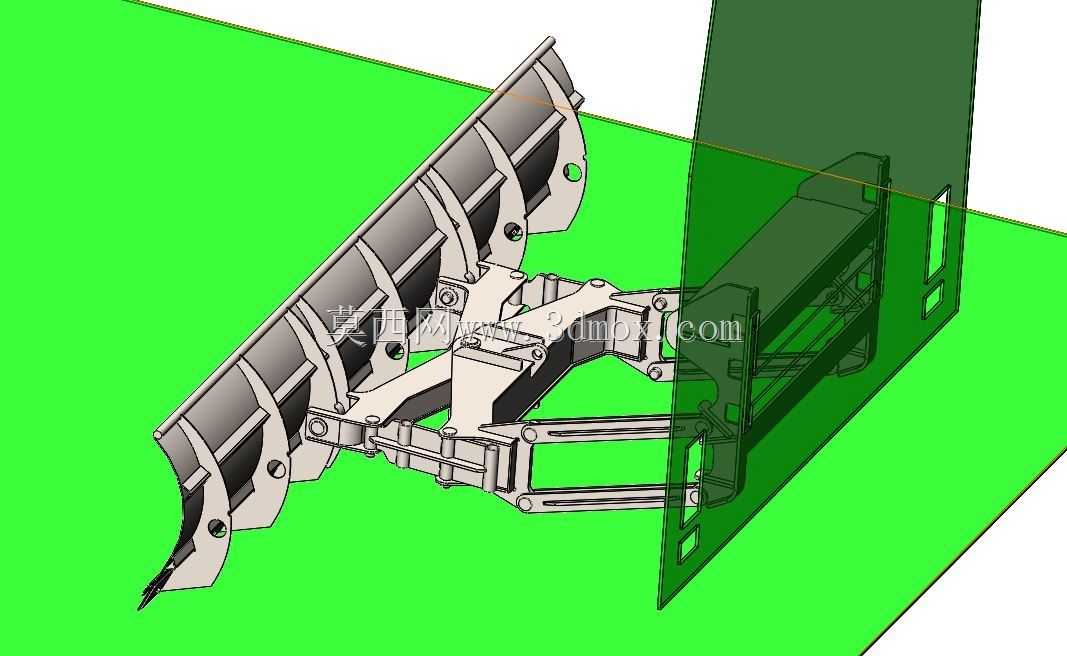

需要注意的是，这套结构里的弹簧缓冲部件和橡胶刮刀的匹配关系还需要根据实际作业场景调整，弹簧的预紧力直接决定铲板遇到障碍物时的避让回弹力度，预紧力过大时遇到硬障碍物无法及时回弹，容易造成铲板或者架体变形，预紧力过小则会导致作业时铲板频繁抬起，无法有效刮净路面积雪；橡胶刮刀的伸出长度也需要根据路面平整度调整，伸出过长会加快刮刀磨损，伸出过短则会出现铲刃直接刮蹭路面的问题。整套结构没有复杂的传动部件，日常维护只需要定期给铰接点加注润滑脂，检查刮条磨损情况及时更换即可，对于中小规模的除雪作业场景来说，加装和使用成本都远低于专业除雪设备，同时可以兼顾车辆原本的载货功能，不需要为了除雪单独购置专用车辆，资源利用率更高。在三维建模过程中，所有铰接点位的转动行程都做了干涉检查，保证举升、偏转过程中架体和基座、铲板和车体之间不会出现运动干涉，安装孔位的尺寸也匹配主流重型载货车辆的前端安装位，不需要额外做打孔改装，降低现场加装的施工难度。
