精密机加工用斜置式气动夹紧工装结构

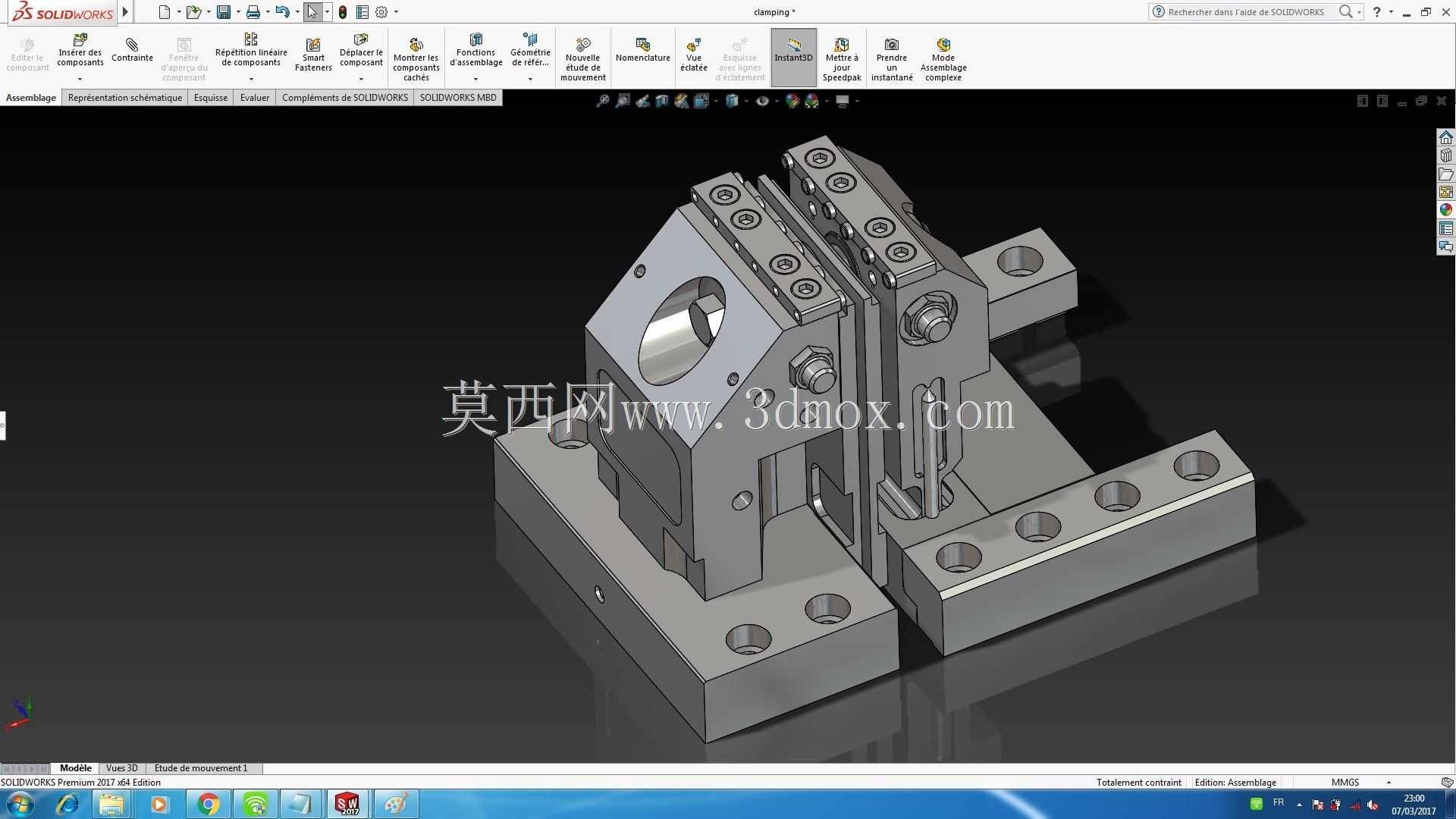

这套夹紧结构主要面向精密机加工工序的工件装夹需求，常见于小型异形结构件的铣削、钻削加工工位，也可适配自动化生产线的工件定位环节，替代传统手动压板装夹，大幅缩短单件装夹的辅助工时。从结构布局来看，整套装置采用L型分体式基座设计，底部安装板预留了6个沉头安装孔，可直接固定在机床T型槽工作台或者自动化线的载具基板上，安装孔位采用对称排布设计，既可以单组使用，也可以多组并排拼接组成多工位装夹阵列，适配不同批量的生产需求。

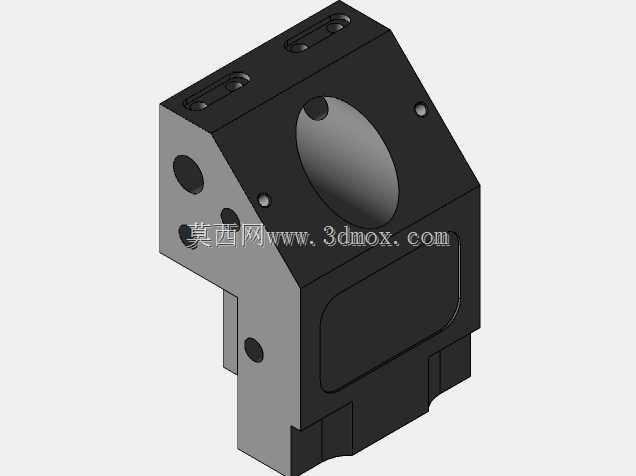

夹具体的核心执行部分采用斜置式安装布局，夹紧工作面与水平安装面呈45度夹角，这种设计主要针对带斜面定位基准的异形工件，避免装夹时工件出现悬空变形，夹紧力的作用方向垂直指向工件定位基准面，能有效抵消加工过程中刀具切削带来的径向与轴向冲击力，防止工件在加工过程中出现位移或振颤。夹紧单元采用双列导向柱结构，配合侧面的锁紧螺栓实现行程调节，可兼容一定尺寸范围内的工件装夹，不需要更换夹具体就能适配同系列不同规格的工件，降低生产线的工装储备成本。

设计过程中优先考虑了装夹的刚性与操作便捷性，基座与夹紧臂之间采用一体式导向槽配合，消除了多层拼接带来的装配间隙，夹紧工作面加工有等距排布的防滑齿纹，不需要额外加装铜皮或者防滑垫就能保证足够的夹持摩擦力，同时避免软质垫片在切削液冲刷下出现移位、脱落的问题。结构上预留了气动执行元件的安装接口，可直接加装标准薄型气缸实现自动夹紧，也可以更换为手动锁紧螺钉适配没有气源的手动加工工位，两种驱动方式的安装接口完全通用，不需要对夹具体主体进行二次加工。

从安装边界来看，整套结构的底部安装板长宽尺寸控制在160mm×120mm范围内，总高度不超过110mm，不会超出常见小型加工中心的工作台行程边界，也不会在加工过程中与刀具主轴发生干涉。夹具体的所有棱角位置都做了R2以上的倒角处理，避免操作人员上下料时被锐边划伤，同时也减少了切削液在结构表面积留的死角，日常维护时只需要用压缩空气吹扫就能清理掉残留的切屑，不会出现切屑卡入导向缝隙影响夹紧动作的问题。

在实际应用场景中，这类夹紧结构常配套在小型CNC加工中心、专用钻铣床的工位上，针对小型液压阀块、精密传动零件的斜面加工工序做定位装夹，相比通用平口钳，它的定位基准更贴合工件的设计基准，能有效减少基准转换带来的形位公差误差，加工后的工件位置精度可以稳定控制在0.02mm以内。结构上的所有连接螺栓都采用内六角标准件，易损件全部采用市面通用标准规格，不需要定制特殊配件，后期维护更换成本极低。夹紧行程的调节范围为0-15mm，配合不同厚度的调整垫片，可以进一步扩展装夹的工件尺寸范围，适配多品种小批量的柔性生产需求。

整套结构的受力路径经过优化，夹紧力从执行元件传递到夹紧臂，再通过工件直接传递到基座的定位支撑面上，没有额外的受力悬臂，长时间满负荷使用也不会出现夹具体变形的问题，基座采用45号钢调质处理，表面做发黑防锈处理，在潮湿的切削液环境下也能保证足够的使用寿命，夹紧臂的工作面经过淬火处理，硬度达到HRC45以上，长期反复装夹也不会出现工作面压痕、凹陷的问题，能长期保持装夹精度的稳定性。
