商用落地式多层零售陈列货架结构设计

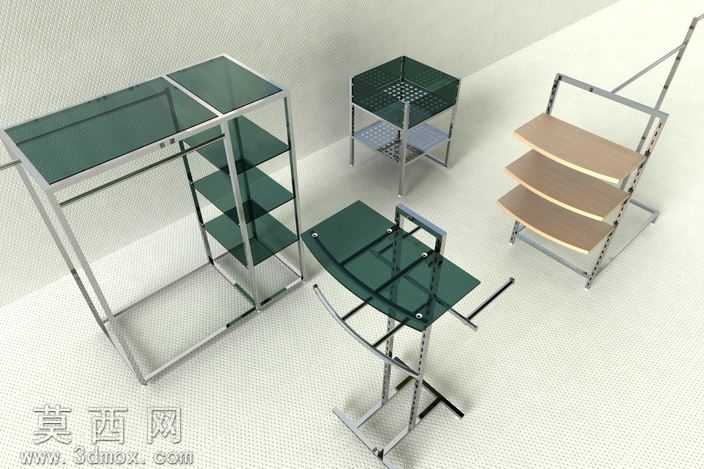

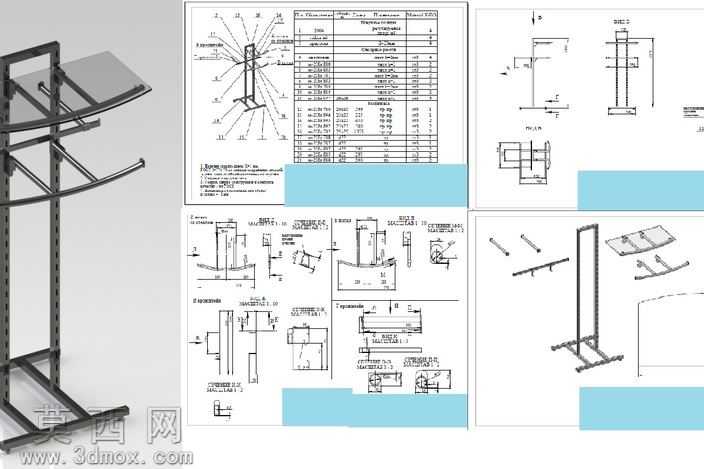

本作品为面向实体零售场景设计的落地式多层陈列货架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械制图规范，同步完成了全套工程图纸的绘制，涵盖总装配体爆炸视图、各组成零件的尺寸标注图、形位公差标注与物料明细栏，确保模型可直接对接生产加工环节。建模阶段首先搭建货架的主体支撑框架，采用等边角钢作为主立柱型材，通过参数化草图绘制立柱的等距调节孔位，孔位间距按照零售陈列的常规层板调节需求设定，可适配不同高度商品的陈列摆放需求；层板支撑臂采用弧形弯折设计，既提升了支撑结构的抗弯折强度，又避免了尖锐棱角对商品或操作人员造成磕碰损伤，支撑臂与主立柱通过卡扣式结构实现快速装配，无需额外焊接工序，降低生产与现场安装的难度。材质设定上，主体金属结构件赋予哑光黑色喷塑金属材质，还原商用货架常用的表面处理效果，层板部分赋予半透明磨砂玻璃材质，模拟零售场景常用的玻璃层板通透展示效果，渲染阶段采用工作室均匀布光，清晰呈现货架的结构层次与材质质感，同时输出多角度渲染效果图直观展示成品的实际陈列效果。结构设计上，底部采用加宽H型支撑底座，有效降低货架整体重心，提升满载状态下的结构稳定性，避免陈列商品时出现侧翻风险；各层支撑臂采用对称式排布，保证层板受力均匀，单臂承重按照常规零售商品的重量阈值做了结构加强处理，通过有限元受力校核确保结构强度满足日常使用需求。设计思路围绕零售场景的实用性展开，整体结构采用模块化设计，所有零部件均可实现标准化批量生产，现场装配无需复杂专用工具，可根据店铺实际陈列需求灵活调整层板数量与安装高度，适配服饰、小商品、配饰等多类零售商品的陈列使用，全套模型包含完整的零件建模过程、装配约束关系与对应工程图纸，可直接用于生产参考或设计方案演示。
