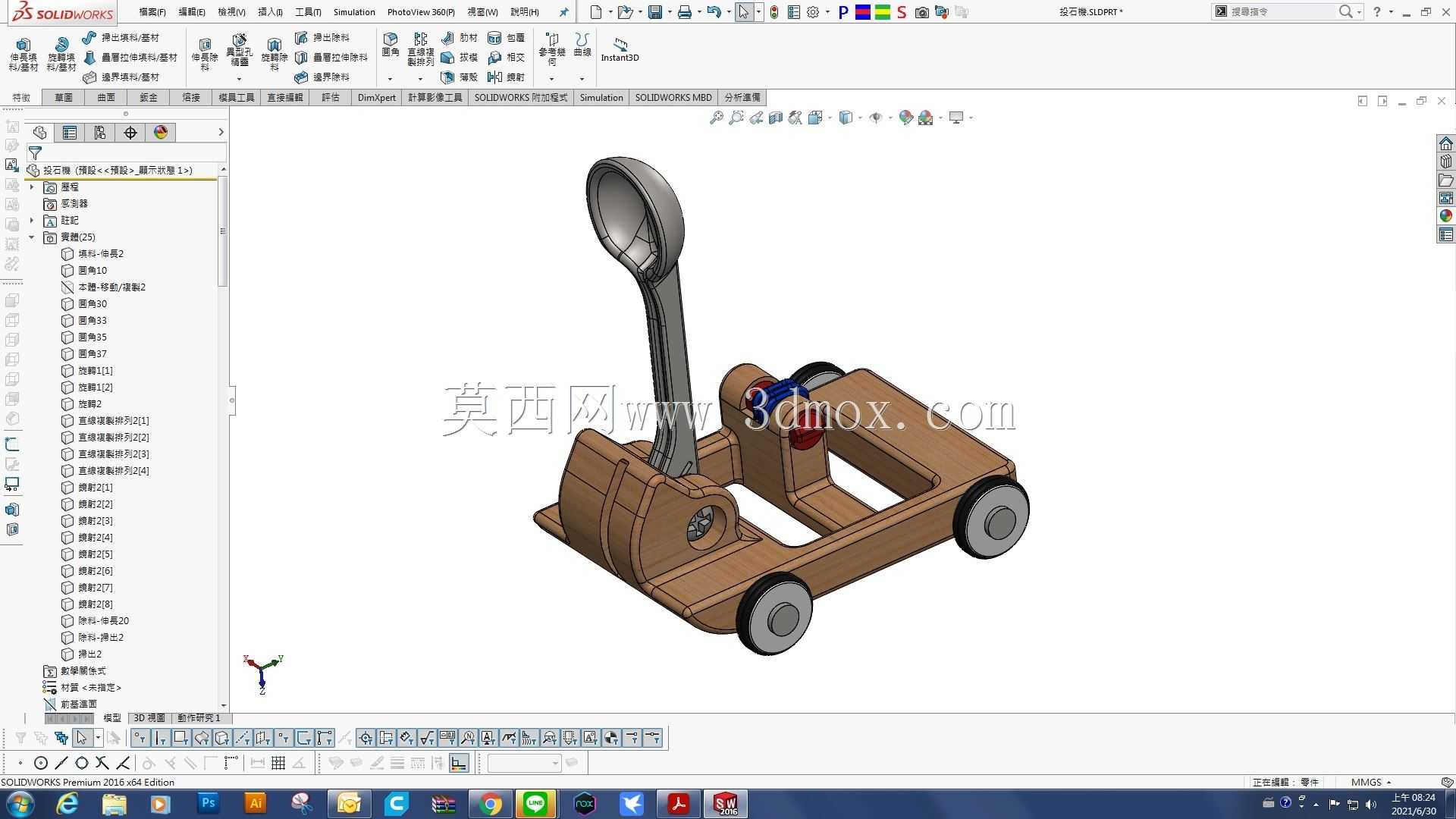

木质投石弹射小车玩具结构设计

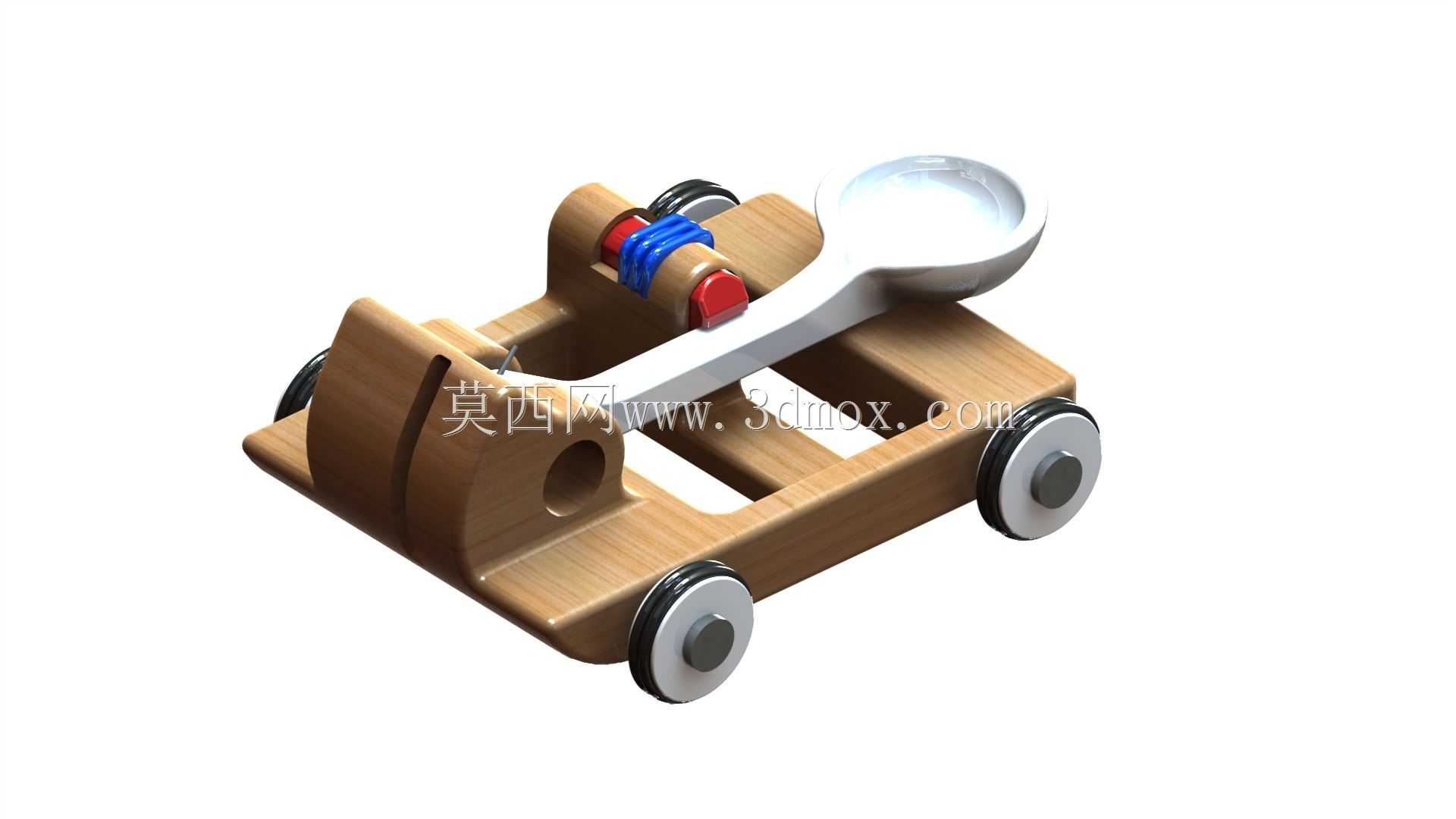

这款带行走轮的木质弹射装置，核心功能是通过弹性蓄能结构实现小物件的抛射动作，主体承载框架采用层压木质板材加工而成，整体结构兼顾轻量化与结构刚度，底部四个行走轮采用轴孔配合的安装方式，轮体与木质车架之间预留0.2mm的转动间隙，保证小车在平整桌面或硬质地面上可以顺畅推行，不会出现卡滞或轮体偏摆的问题。从实际应用场景来看，这类结构既可以作为青少年科创教育的实操教具，用来演示弹性势能转化为动能的基础物理原理，也可以作为桌面休闲玩具使用，抛射端的勺状承托槽可以容纳直径15-25mm的轻质小球或软质抛射物，调整前端弹性绑带的预紧程度，就可以改变抛射的距离与落点范围，适配不同的使用场景需求。

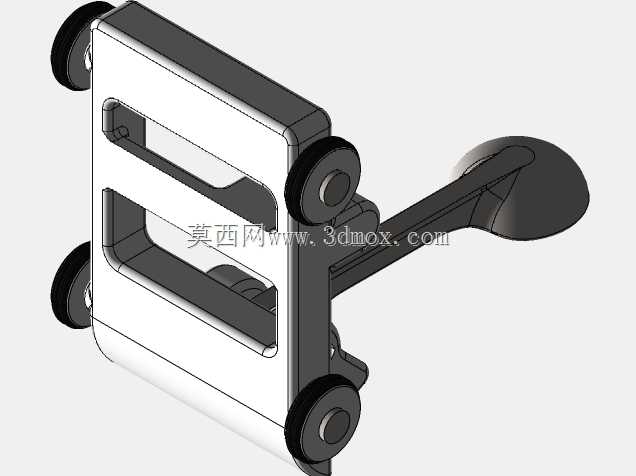

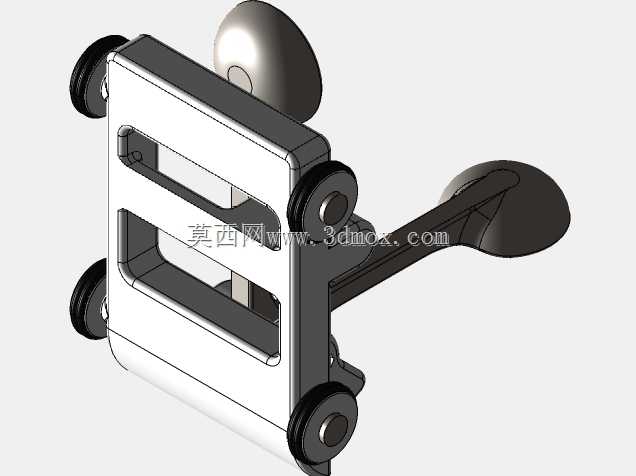

在结构设计思路上，整个车架没有采用额外的金属紧固件拼接，主体依靠木质构件的榫卯卡位实现装配，车架中部的镂空结构一方面是为了降低整体重量，减少推行时的阻力，另一方面也为弹射臂的摆动预留了足够的运动空间，避免弹射臂在蓄能和释放过程中与车架发生结构干涉。弹射臂的旋转支点设置在车架前部的通孔位置，支点处做了圆弧倒角处理，减少弹射臂反复摆动时的接触面磨损，延长结构的使用寿命；弹性蓄能部件采用跨接式安装，两端分别固定在车架后部的两个凸起卡位上，卡位处做了加宽处理，分散弹性部件拉伸时的应力集中，避免木质构件在反复受力后出现开裂问题。

从安装边界与尺寸适配来看，整车的长度控制在160mm左右，宽度在90mm上下，整体高度不包含抛射勺抬升状态时为70mm，放置在桌面使用时不会占用过多空间，底部轮组的突出高度为8mm，轮缘采用圆弧过渡设计，推行过程中遇到微小的桌面接缝或高度差时可以顺利通过，不会出现卡轮的情况。抛射勺的承托深度设计为12mm，既可以保证抛射物在蓄能阶段不会从勺中滑落，又能在释放瞬间让抛射物顺利脱离承托结构，不会因为槽深过大阻碍抛射动作。车架尾部的挡块结构一方面作为弹性部件的安装基座，另一方面也可以作为推行时的手持位置，方便使用者调整小车的摆放角度和朝向，瞄准目标落点。

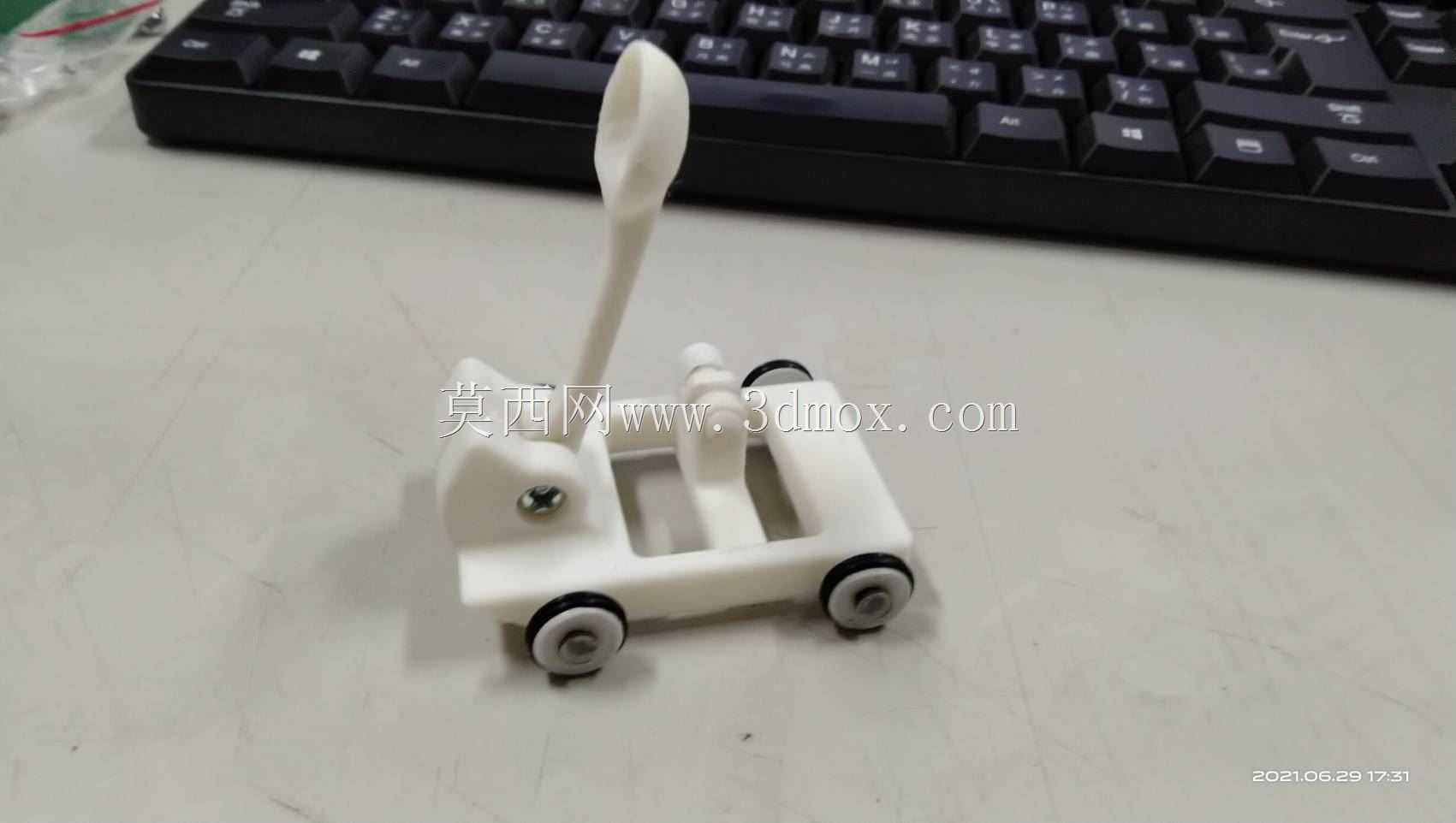

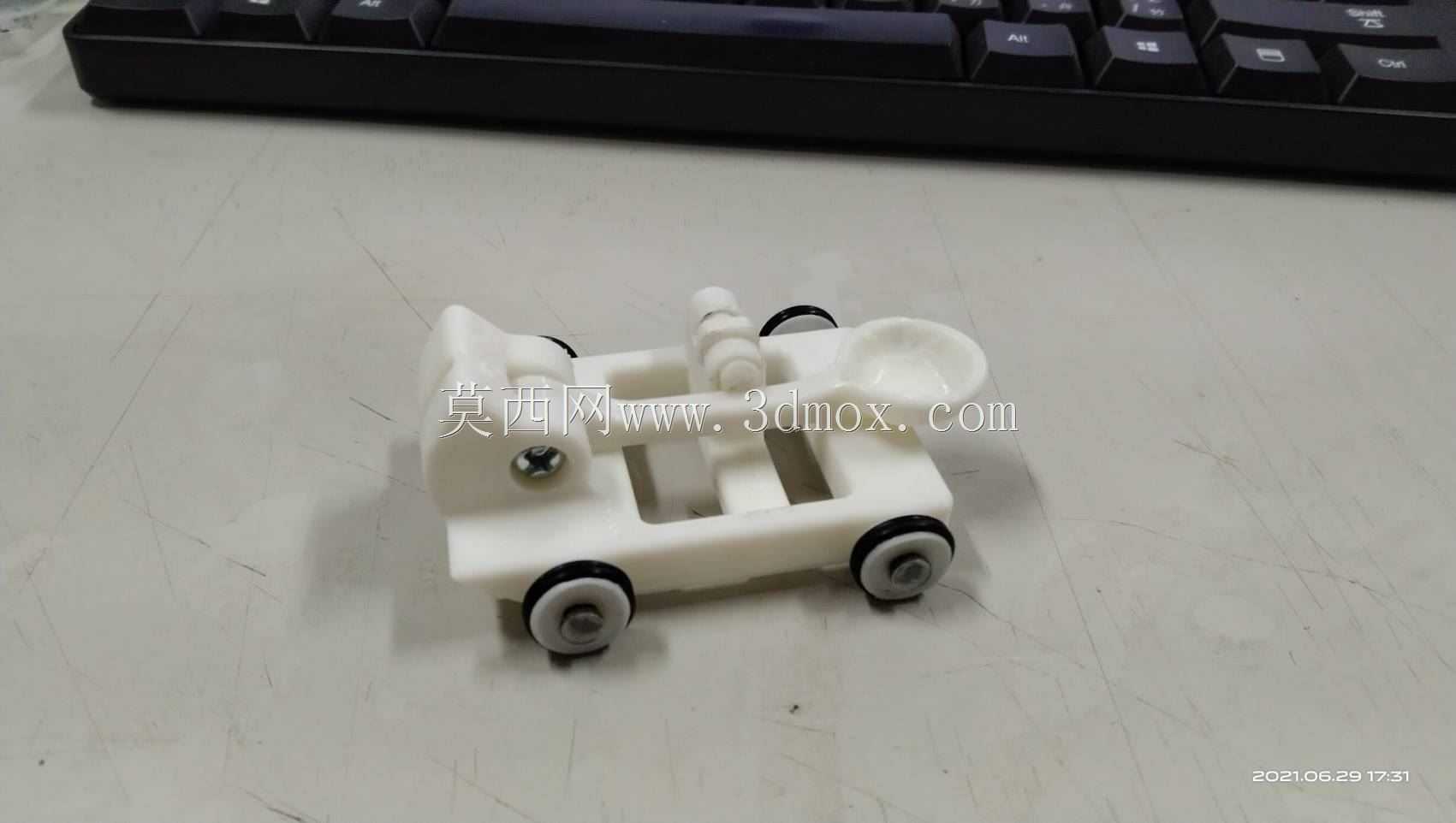

在功能特性上，整个弹射机构的触发不需要额外的锁止开关，使用者手动下压弹射臂尾部完成蓄能后直接释放即可完成抛射，操作逻辑简单直观，不需要复杂的学习成本，适合低龄用户操作；木质构件的边缘全部做了倒圆角处理，没有尖锐的棱角，使用过程中不会出现划伤的风险。轮体采用硬质耐磨塑料材质，与木质轮轴过盈配合安装，轮轴与车架的安装孔之间没有额外添加轴承，依靠木质孔壁与塑料轴的低摩擦特性实现顺畅转动，结构简单易维护，即使出现轮体松动的情况，只需要在轴孔处添加少量胶水即可完成修复。整个装置的所有外露部件都没有易脱落的小尺寸零件，避免使用过程中出现误吞的安全隐患，结构的受力路径经过优化，弹性部件的拉力全部通过木质构件的实体部分传递，没有在薄板位置设置受力点，长期使用也不会出现结构变形的问题。
