玫瑰造型入耳式有线耳机结构设计

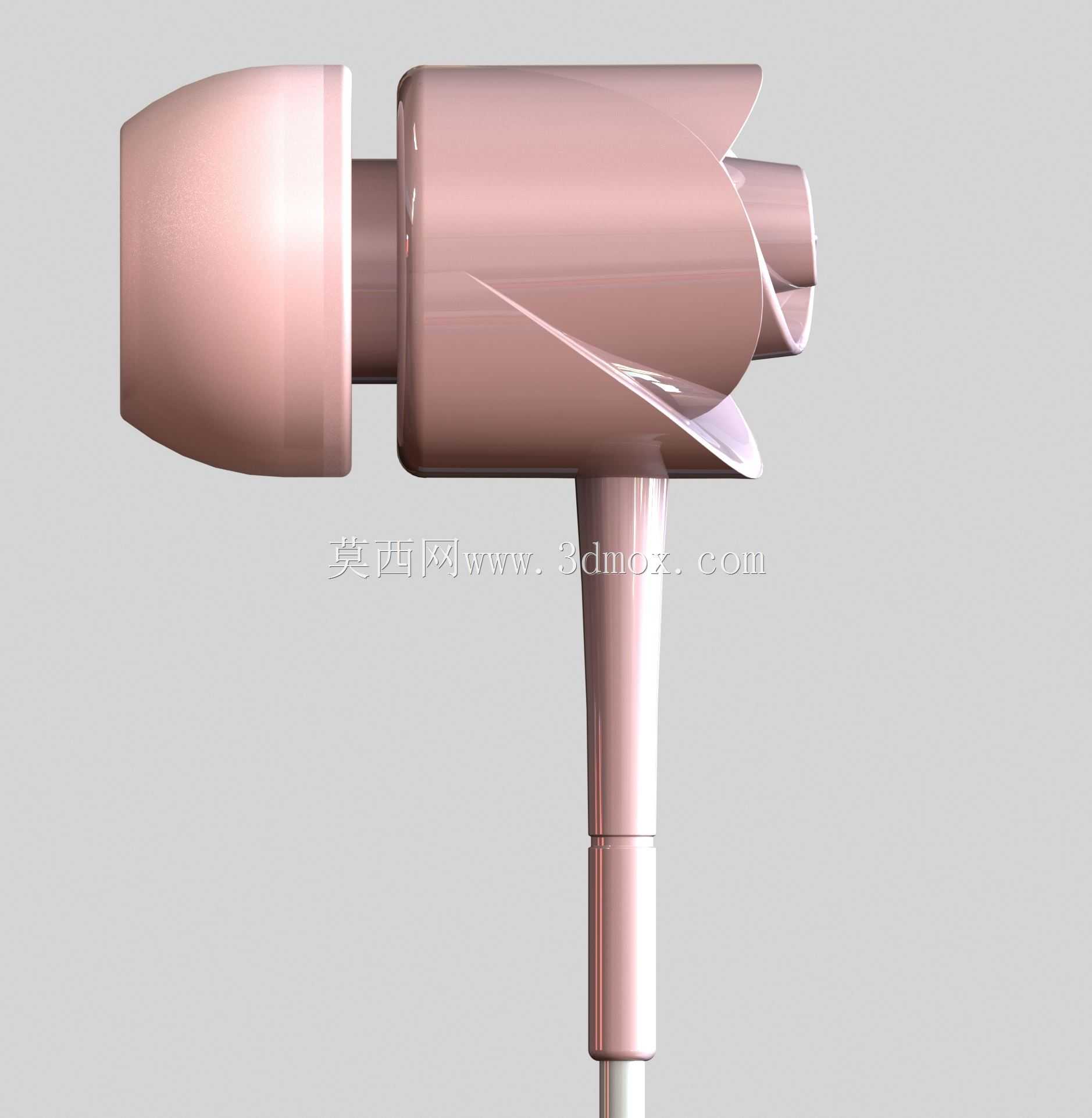

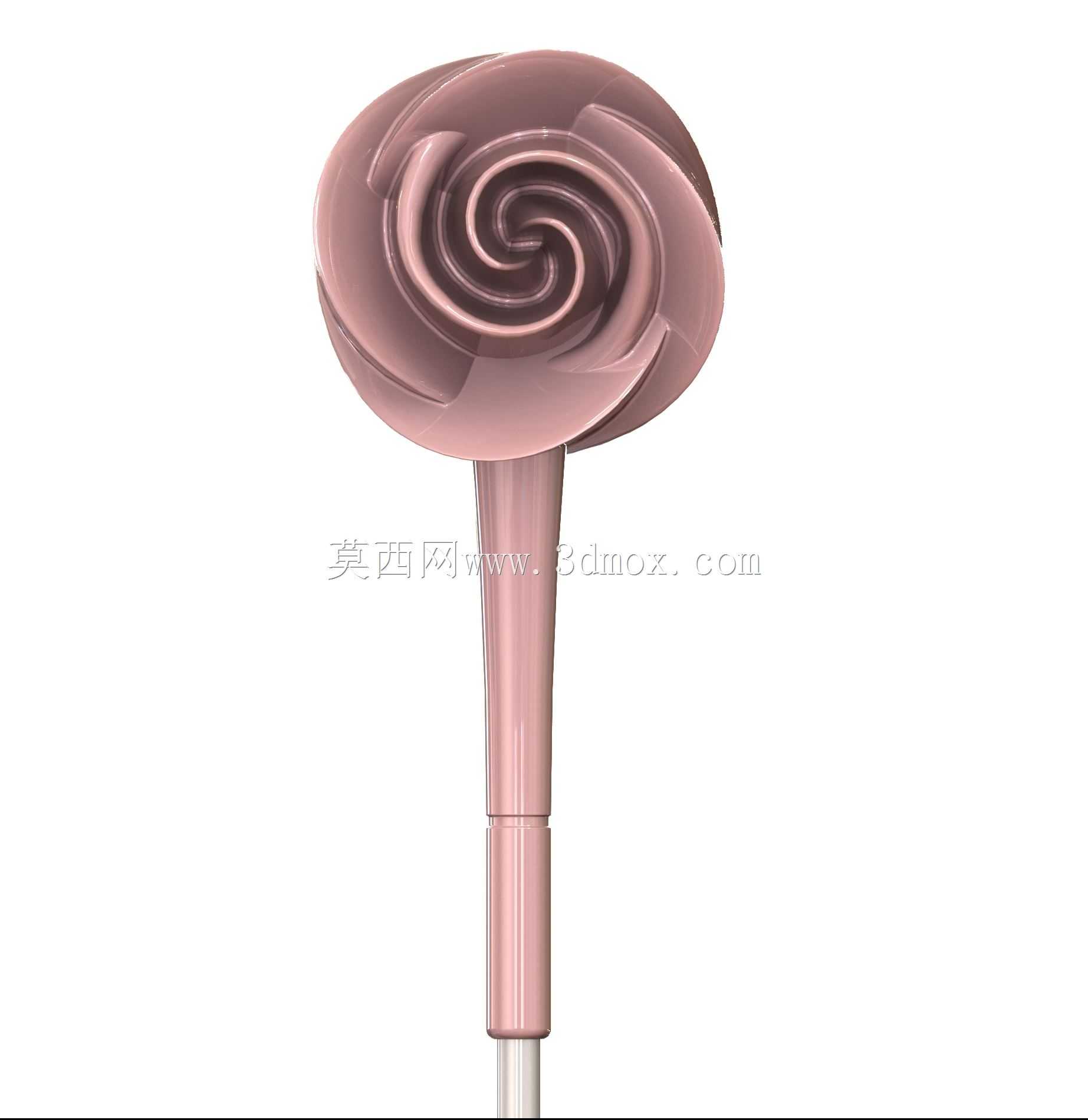

这款入耳式耳机的腔体外壳采用玫瑰花瓣层叠的仿生造型，在结构设计阶段首先要平衡外观辨识度与声学腔体的容积要求，不能为了造型过度压缩前腔与后腔的空间，避免影响低频下潜与中频解析的声学表现。从实际使用场景出发，入耳部分的硅胶套安装位采用通用的标准圆柱卡扣结构，可适配市面上绝大多数通用尺寸的硅胶耳塞套，用户可根据自身耳道尺寸更换不同规格的耳塞，保证佩戴时的密封性与舒适度，日常通勤、运动场景下都能稳定贴合耳道，不易脱落。

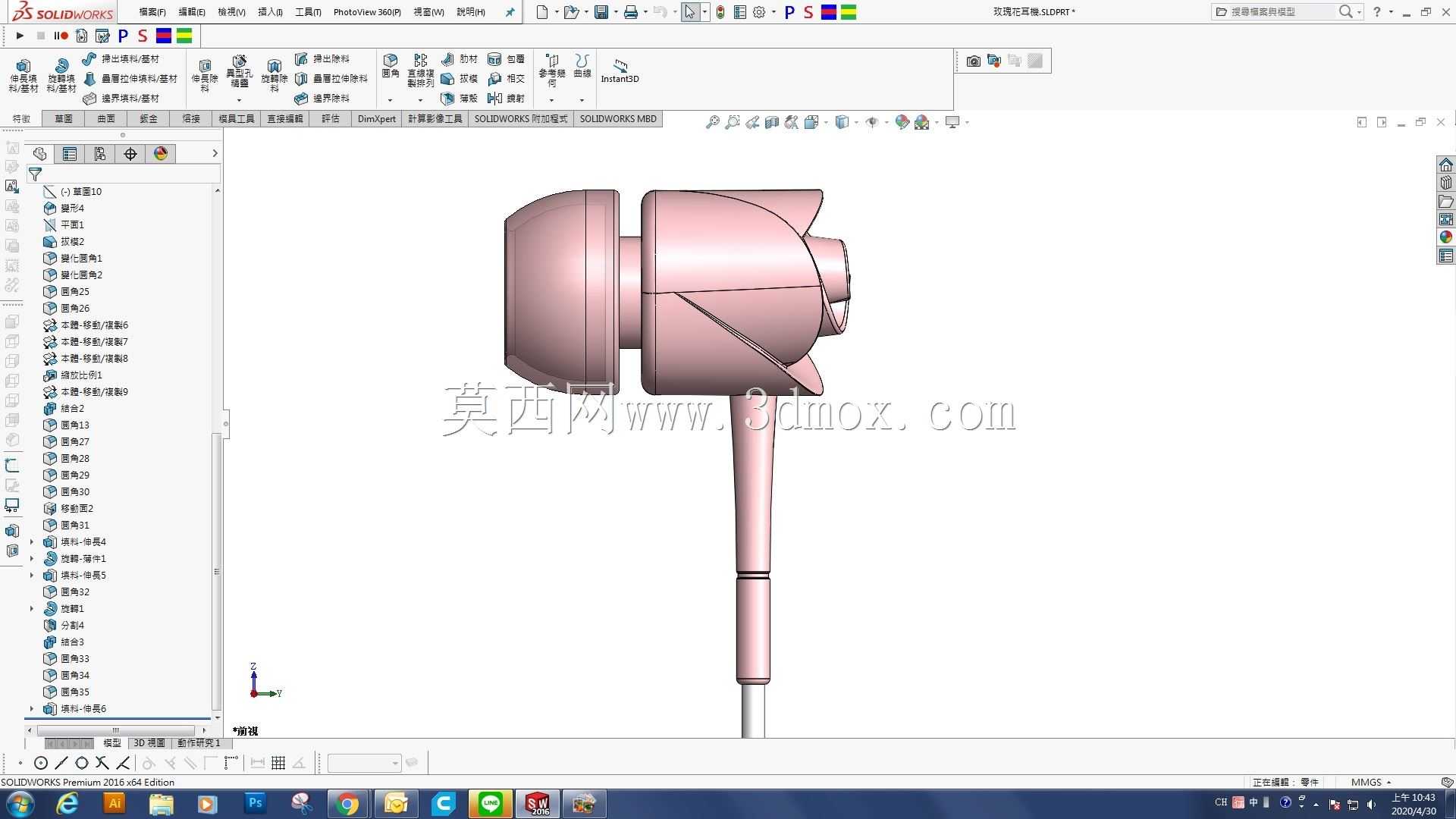

设计过程中，腔体内部的扬声器单元固定位做了环形限位筋，单元装入后可通过周圈的点胶槽完成密封固定，避免出现声短路问题，同时在腔体出线位置做了阶梯式的防弯折结构，线材与腔体衔接处采用软胶包覆的应力释放设计，可承受日常使用中反复弯折拉扯的作用力，降低线材根部断裂的故障概率。玫瑰造型的外壳分件采用前后壳扣合加超声焊接的固定方式，分模线沿着花瓣层叠的自然缝隙布置，最大程度隐藏合模痕迹，保证外观的整体性，花瓣的凸起棱边做了R0.3的圆角处理，避免佩戴时棱角接触耳廓产生不适感。

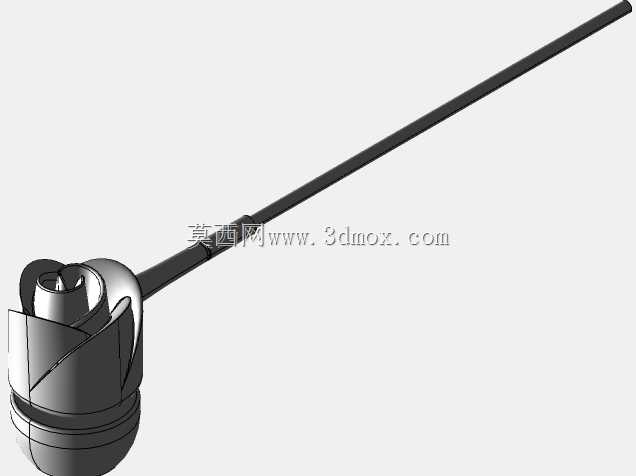

从安装边界来看，耳机腔体的最大外径控制在14mm以内，入耳段的长度为11mm，适配绝大多数亚洲人群的耳道尺寸，不会出现佩戴时腔体过度顶撑耳廓的问题；尾柄部分的直径为5mm，长度为18mm，刚好延伸至耳屏外侧，既不会因为过短导致插拔不便，也不会因为过长影响佩戴时的侧卧舒适度。线材出线孔的内径为2.2mm，可适配常规的3芯漆包线加TPE外被的耳机线材，线材与尾柄内部的PCB板连接位置预留了3mm的焊盘空间，方便生产时的焊接组装作业。

在声学结构设计上，前腔的出声孔采用偏心布置，正对扬声器单元的振膜中心位置，出声孔处预留了调音网的安装台阶，可通过更换不同阻尼的调音网调整高频的延展度，适配不同的听音风格偏好；后腔位置开设了两个直径0.8mm的泄压孔，平衡腔体内部的气压，避免长时间佩戴产生耳压不适感，泄压孔处同样预留了防尘网的安装位，防止外界灰尘、汗液进入腔体内部损坏扬声器单元。

针对日常使用的耐用性需求，外壳材质选用ABS+PC的共混材料，既保证了外壳的表面光泽度可以呈现玫瑰造型的质感，又具备足够的抗冲击性能，日常跌落、挤压不易出现开裂变形；腔体内部的PCB板采用0.8mm厚的FR-4板材，板上预留了扬声器焊盘与线材焊盘，布局紧凑不额外占用腔体空间，所有电子元件都做了点胶固定，避免振动产生异响。这款耳机的结构设计在实现特色外观的同时，完全满足消费类音频产品的量产组装要求与日常使用的可靠性标准，可直接用于后续的模具开发与试产验证。
