水平轴风力涡轮机转子三维结构设计

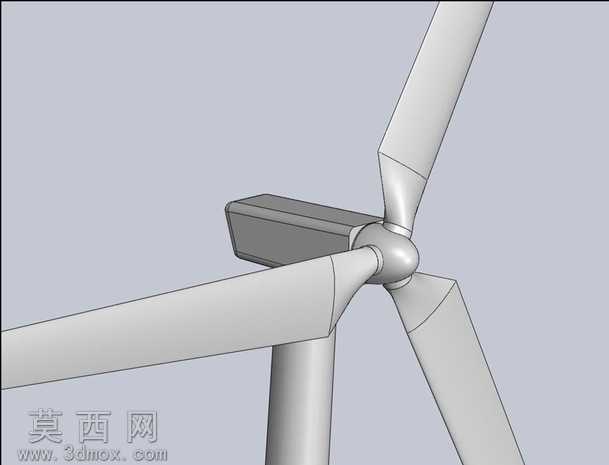

本作品为水平轴风力涡轮机的核心转子部件三维建模成果，建模过程围绕风力发电装备的气动性能与结构可靠性展开设计。建模初期先梳理转子的核心组成逻辑，将整体结构拆分为三片流线型叶片、一体化轮毂、机舱连接轴段三个核心模块，先以基准轴定位轮毂的中心安装位，确定三片叶片呈120度均匀圆周分布的排布逻辑，保证转子转动时的动平衡基础。叶片建模采用曲面放样的构建方式，先绘制叶根处的厚型安装截面、叶中处的升力型翼型截面、叶尖处的窄型收梢截面，通过引导线平滑过渡三个截面的轮廓，还原风力叶片从根部到尖部的扭角变化与厚度渐变特征，既保证叶片的气动外形符合风能捕获的设计要求，也兼顾叶根位置的结构强度需求。轮毂部分采用圆滑过渡的椭球造型，在三个叶片安装位置预留匹配叶根轮廓的安装贴合面，保证叶片与轮毂连接位置无突兀折角，减少风阻同时降低应力集中风险；轮毂中心预留与机舱传动结构连接的轴孔定位特征，还原转子与后续传动系统的装配对接逻辑。材质渲染阶段，为整体转子部件赋予哑光浅灰色工程复合材料质感，模拟实际风电叶片常用的玻纤增强复合材料的表面肌理，调整光影角度突出叶片的曲面扭角变化与结构轮廓，清晰展现各部件的衔接关系。设计过程中重点考量转子的转动平衡性，反复校准三片叶片的安装角度、轮廓尺寸与重量分布逻辑，避免转动过程中出现偏载振动问题；同时简化了非核心的细小连接紧固件特征，在保证结构展示完整性的前提下优化模型的曲面流畅度，既能够直观展现风力涡轮转子的工作形态与结构组成，也可用于风能装备的原理展示、结构教学或相关设计方案的参考演示，清晰呈现水平轴风力机核心捕风部件的设计逻辑与造型特征。
