卧式双罐体储供集成装置结构设计

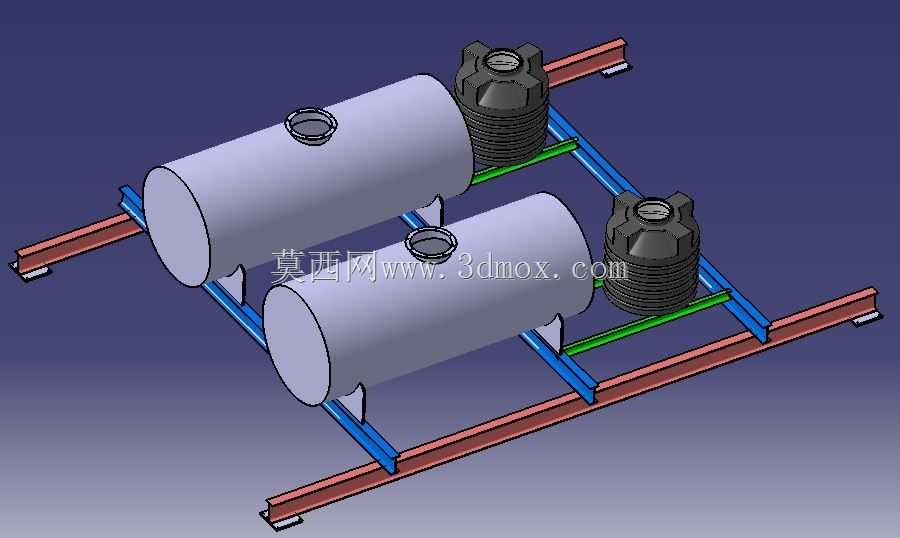

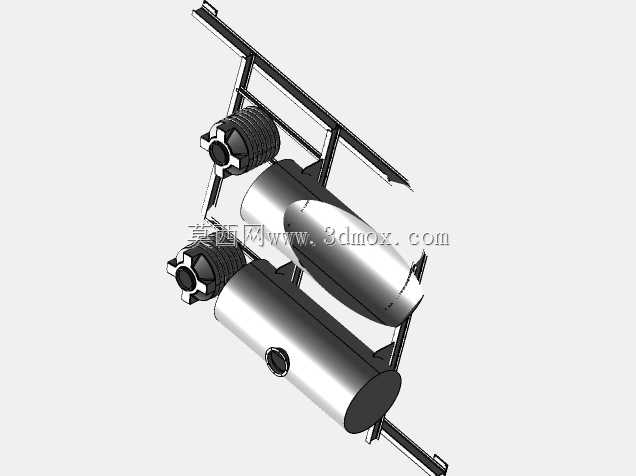

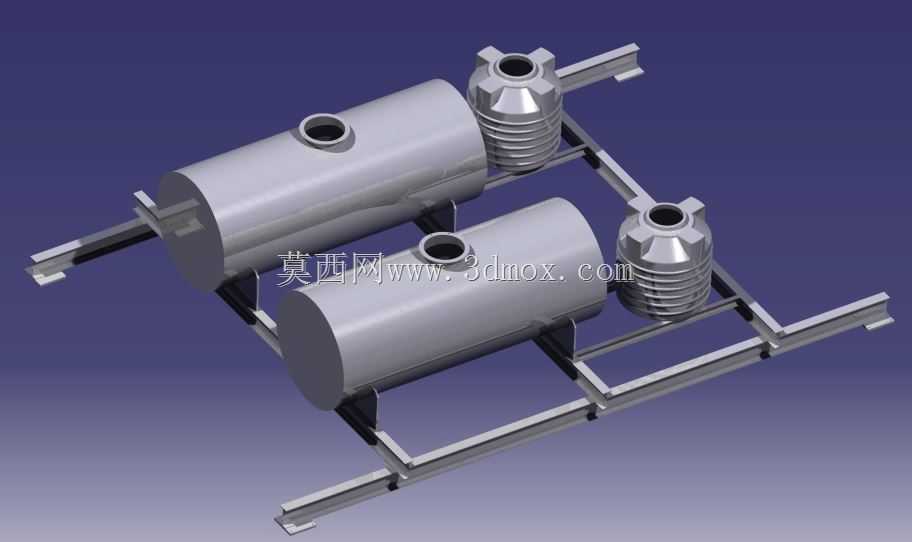

这套集成式储供装置，主要面向中小型工厂集中供水、商用建筑柴油储备供给这类场景设计，区别于传统单罐独立安装的储液设备，它把两个卧式储液罐体、配套过滤组件、集成安装框架做了一体化整合，现场安装时不需要再单独做罐体定位、组件排布的二次设计，能大幅缩减现场施工的周期。从实际使用的角度出发，双罐体的配置可以实现单罐检修时另一罐持续供液，不会因为设备维护中断整个供液回路的运行，这对于不能断供的生产供水、应急柴油储备场景来说，是非常贴合实际需求的设计点。

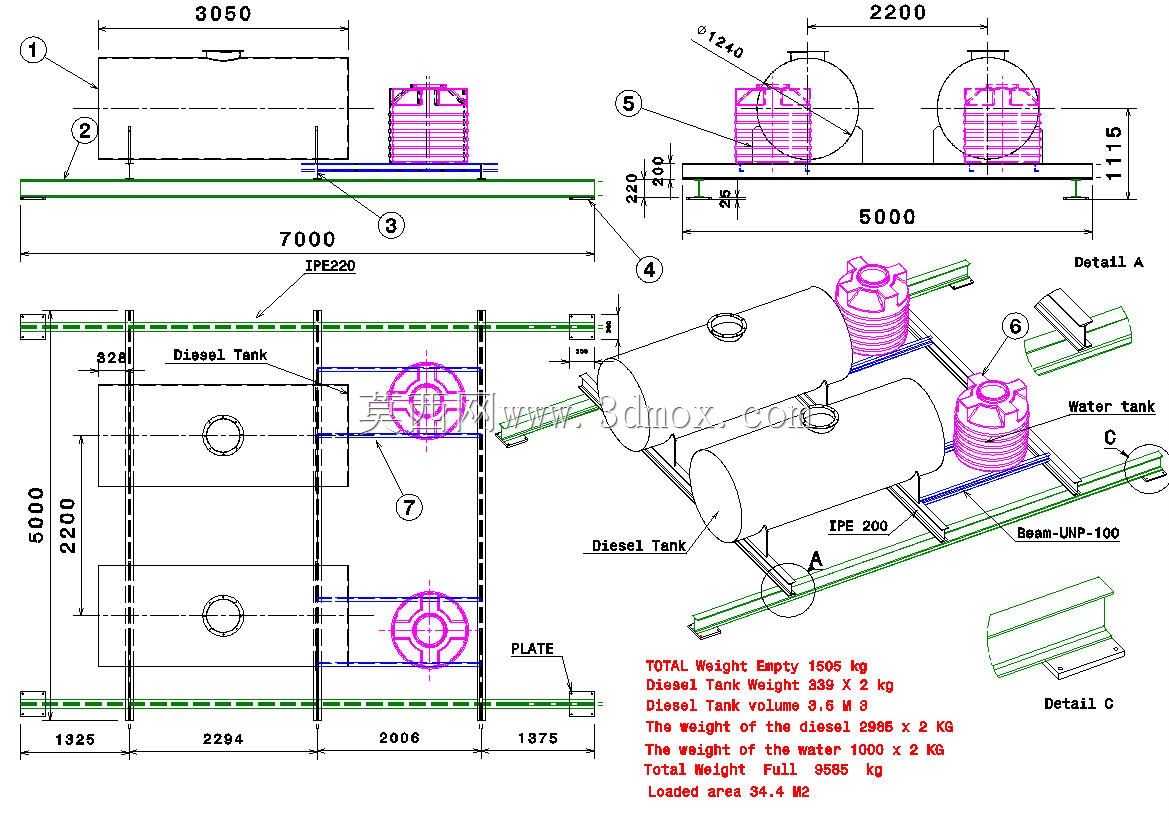

设计过程中首先考虑的是安装边界的适配性，整套装置的框架采用标准化型材拼接成型，底部支撑梁的开孔位置预留了通用地脚螺栓的安装间距，不需要现场重新配钻安装孔，框架整体的宽度控制在常规货运托盘的尺寸范围内，运输时可以直接用普通叉车整套装运，不需要做额外的拆分包装。两个卧式罐体的中心距经过反复校核，既保证了罐体之间预留足够的管路安装、阀门操作空间，又不会让整体框架的宽度超出常规厂房门洞的通行尺寸，避免出现设备进场时需要拆墙、拆门的尴尬情况。罐体上的开孔位置也做了统一规划，顶部的人孔/加注口偏离罐体中心一定距离，既方便日常加注作业时的操作，也不会因为开孔正对罐体顶部中心，影响内部液位监测组件的安装。

配套的过滤组件直接集成在罐体端部的支架上，和罐体的进出液口通过短管路直接连接，省去了现场外接过滤设备时需要单独做支架、配接长管路的工序，过滤组件的安装高度刚好和罐体的中心高度齐平，后期更换滤芯时不需要登高或者俯身操作，日常维护的便利性有明显提升。罐体底部的支撑鞍座和框架横梁之间做了防滑定位结构，罐体放置到鞍座上之后会自动卡入定位槽，不需要现场做焊接固定，后期如果需要更换单个罐体，只需要拆掉连接管路就可以直接吊出罐体，维护效率比传统焊接固定的结构高很多。

从功能特性来看，这套装置的储液腔内部做了防浪涌隔板设计，当输出端流量出现波动、或者设备运输过程中罐体内部液体晃动时，隔板可以有效抵消液体的冲击力，避免罐体因为长期受浪涌冲击出现焊缝开裂的问题，同时也能减少液体晃动带来的整体装置共振，降低运行时的噪音。框架的侧边预留了外接管路的接口安装位，所有进出液接口都集中布置在框架的同一侧，现场对接外部管路时不需要绕到装置两侧操作，管路排布也更加整齐，后期排查管路故障时的效率更高。

设计时还考虑了不同介质的适配性，罐体的内壁预留了防腐涂层的施工余量，如果用来储存柴油这类有一定腐蚀性的介质，只需要在内壁做对应的防腐处理就可以直接使用，不需要修改罐体的整体结构；如果是用来储存生产用清水，直接采用常规不锈钢板材加工就可以满足卫生要求，一套结构可以适配多种储液场景，不需要针对不同介质重新做整体结构设计。整套装置的高度控制在成年人直立操作的舒适范围内，顶部加注口的高度刚好适合操作人员站在地面直接完成加注作业，不需要额外配置操作梯台，进一步降低了现场安装的配套成本。

框架的底部横梁做了加强处理，除了支撑两个罐体的满载重量之外，还预留了外接输送泵的安装位置，如果用户需要自带增压输送功能，只需要把泵体固定在预留的安装位上，对接预留的管路接口就可以完成功能扩展，不需要额外切割、焊接框架结构。罐体端部的封头采用标准椭圆封头结构，承压能力比平封头更高，即使是在有一定供液压力的回路中使用，也能保证罐体的结构强度，不会因为长期承压出现封头变形的问题。整套装置的所有外露棱角都做了倒角处理，避免安装、维护过程中操作人员被尖锐棱角划伤，这些细节设计都是从现场实际作业的安全角度出发考虑的。
