注塑机天健系列平板安装定位结构件

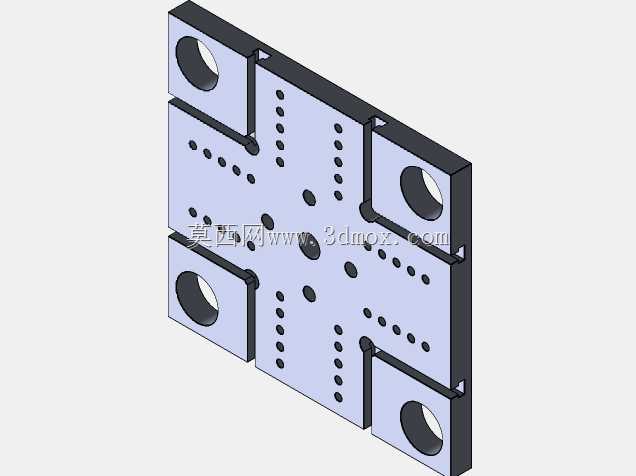

在注塑成型生产车间的设备运维与模具适配环节，这类平板构件是连接注塑机锁模单元与模具本体的核心承载部件，日常生产中需要承受合模时的数百吨锁模力传导，同时要保证模具安装后的定位精度，避免射胶过程中出现溢料、制品飞边等问题。很多车间在更换不同规格模具时，经常遇到原有安装板孔位不匹配、定位基准偏移的问题，这款平板结构就是针对PL系列大吨位注塑机的模装需求设计的，适配1600吨锁模力级别的注塑设备，在大型家电外壳、汽车外饰件注塑生产场景中应用广泛。从结构设计逻辑来看，这块平板采用了对称式的分块布局，四个角位设置了大直径通孔，用于和注塑机定模板的T型槽螺栓配合锁紧，孔位周边做了加厚凸台处理，避免螺栓锁紧时应力集中导致板材变形。板面分布的多组阵列小孔，分为定位销孔与螺纹安装孔两类，定位销孔采用H7级公差设计，安装时先穿入定位销完成模具与平板的初定位，再锁紧安装螺栓，能将模具安装的同轴度误差控制在0.02mm以内，满足精密注塑制品的成型精度要求。平板上开设的多道通槽，一方面是为了减轻构件自身重量，降低注塑机模板的额外负载，另一方面是为了排布模具的冷却水路、液压抽芯管路预留走线空间，避免管路在合模过程中被挤压破损。设计时特意将安装孔位做了分组排布，不同孔组对应不同规格的标准模架，不需要额外加工转接板就能直接适配市面上主流的大型模架尺寸，减少了模具安装前的二次加工工序。从安装边界来看，这块平板的外形尺寸完全匹配对应型号注塑机的定模板安装面尺寸，四个角的安装孔中心距与设备模板的基准孔位完全重合，安装时不需要调整设备原有基准，直接吊装对位即可完成装配。平板的厚度经过受力仿真校核，在满吨位锁模力作用下，板面最大变形量不超过0.015mm，不会因为长期受力出现板面翘曲，导致模具合模面贴合不严。板面的平面度加工要求达到IT7级，安装面经过精磨处理，和模具背板、设备模板的贴合率能达到90%以上，保证锁模力均匀传导，不会出现局部应力过大导致的模具损伤。在实际生产应用中，这类平板构件除了作为模具安装承载板使用，还可以作为设备调试时的基准板，在安装多腔模具或者叠层模具时，能提供统一的定位基准，减少多工位模具的调试时间。很多注塑车间在进行设备升级改造时，会更换这类高精度安装平板，解决老旧设备模板磨损、孔位变形导致的模具安装精度下降问题，不需要更换整套设备模板就能恢复设备的安装精度，大幅降低设备运维成本。设计过程中还考虑了日常拆装的便利性，平板侧边设置了吊装孔位，方便车间行车吊装转运，孔口位置都做了倒角处理，避免安装时刮伤操作人员或者模具密封件。所有安装孔的孔口都做了沉头处理，螺栓锁紧后头部不会突出板面，避免影响模具背板的贴合效果。针对注塑生产车间的油污、冷却水汽腐蚀问题，平板表面做了发黑防锈处理，长期使用不会出现锈蚀卡孔的问题，减少日常维护的工作量。
