双转子汪克尔引擎结构三维设计

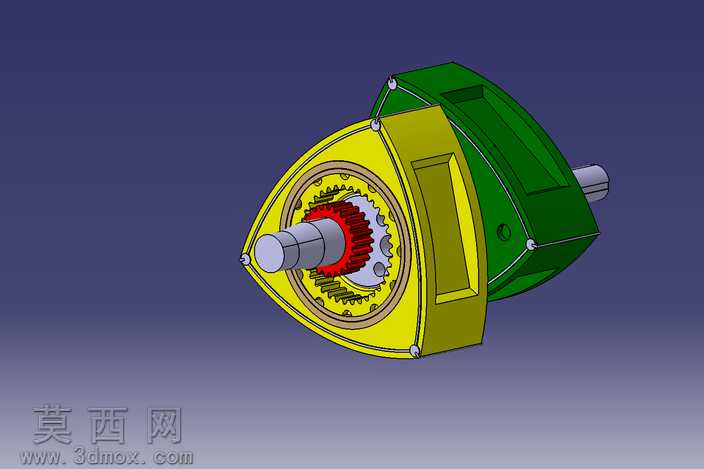

本作品为双转子汪克尔引擎的三维结构设计，依托三维建模软件完成全零部件的参数化构建，完整还原了双转子汪克尔引擎的核心传动与腔体结构。建模过程中首先对引擎的前后端盖、双三角转子、偏心输出轴、中心固定齿轮、行星齿圈、密封组件等核心零件进行单独建模，严格遵循汪克尔引擎的型线设计规则，保证三角转子的轮廓曲线与缸体型线完全匹配，确保转子在腔体内运动轨迹的准确性。材质渲染阶段，对不同功能部件赋予差异化材质表现：缸体外壳采用深绿色金属漆材质，模拟铝合金压铸壳体的哑光金属质感；三角转子采用亮黄色金属材质，突出核心运动部件的视觉辨识度；传动轴、齿轮等传动部件采用银灰色钢材材质，还原金属加工件的细腻光泽；密封销、紧固件等小零件采用高亮金属材质，提升模型整体的细节层次感。结构设计上，完整呈现了双转子的前后排布方式，清晰展示了中心固定齿轮与转子内齿圈的啮合关系，偏心轴的偏心段与转子中心孔的配合结构，以及转子端面密封件的安装位置，直观展现汪克尔引擎无往复活塞、直接通过转子旋转输出动力的结构特点。设计过程中重点梳理了双转子的相位差布置逻辑，保证动力输出的平顺性，同时对齿轮啮合的齿形参数进行匹配校验，确保运动仿真过程中不会出现干涉问题。需要说明的是，本模型侧重结构原理展示，转子与轴的配齿参数为演示运动逻辑设置，未完全匹配量产引擎的工程参数，适合用于转子引擎的结构原理教学、动力机构方案展示以及相关机械设计的参考素材，能够帮助观者快速理解双转子汪克尔引擎的内部构造与动力传递路径。
