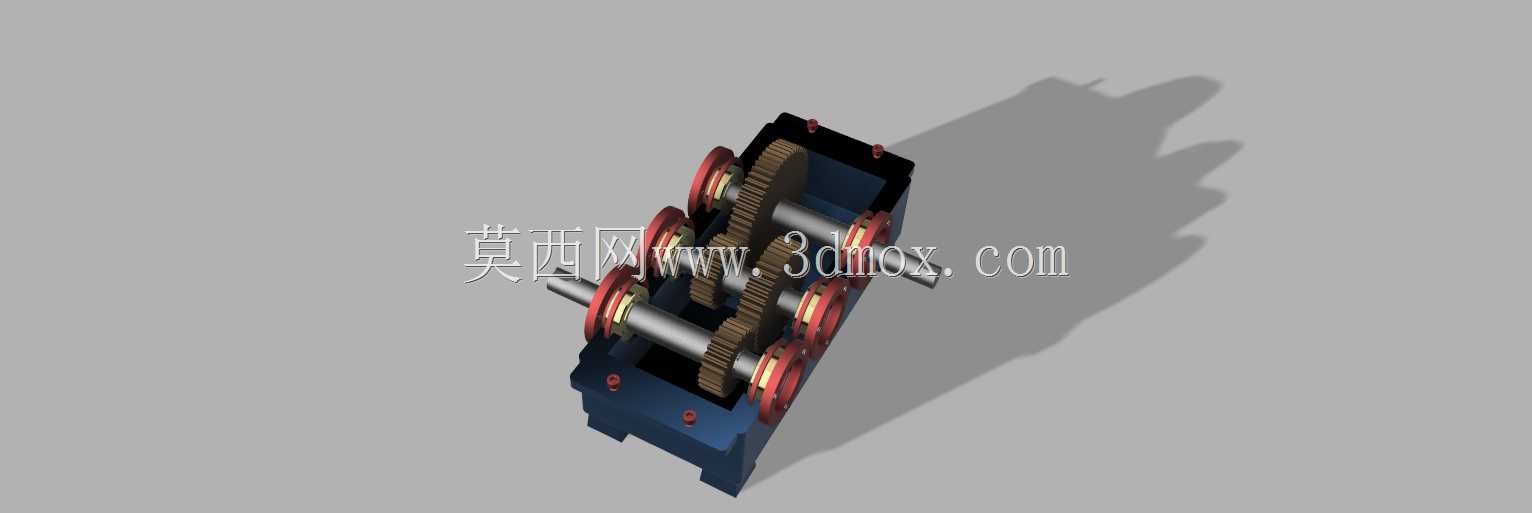

多级平行轴齿轮传动减速装置结构

这套多级平行轴齿轮传动结构，核心是通过多组啮合圆柱齿轮实现转速匹配与扭矩放大，在中小功率传动场景中适配性极强。从实际应用来看，这类结构常被集成在轻工输送线、小型物料提升设备、包装生产线的动力输入端，用来匹配伺服电机或普通异步电机的高转速输出，将原动机数千转的输出转速降至作业端需要的数十转区间，同时放大输出扭矩，带动输送带辊筒、链轮传动组等负载平稳运行。

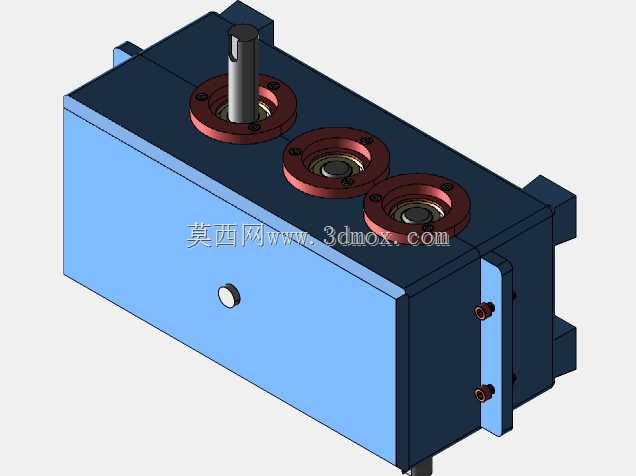

设计层面，这套结构采用剖分式箱体布局，上下箱体通过定位销与紧固螺栓实现精准合箱，既保证了齿轮啮合腔的密封性能，也方便后期检修时直接拆开上盖检查齿轮磨损、轴承游隙情况，无需将整套装置从安装基座上完全拆卸。箱体内的平行轴系按照传动比逐级排布，输入轴、中间轴、输出轴的中心距经过严格计算，既保证各级齿轮的重合度满足平稳传动要求，也控制了整体箱体的外形轮廓，不会出现不必要的空间浪费。轴系两端采用深沟球轴承作为支撑，轴承位的轴肩尺寸按照轴承内圈定位要求设计，箱体上的轴承孔则加工有对应台肩定位轴承外圈，同时预留了轴承端盖的安装止口，端盖处加装密封毡圈，避免箱体内的润滑脂泄漏，也阻挡外部粉尘进入啮合腔。

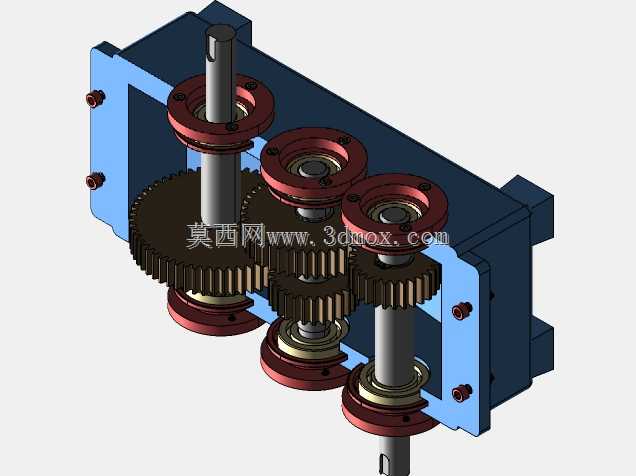

齿轮部分采用直齿圆柱齿轮啮合方案，相比斜齿轮加工难度更低，装配时不需要额外调整轴向错位量，对安装精度的容错性更好，适合中小载荷、恒定转向的传动场景。各级齿轮的齿宽按照传动扭矩梯度设计，低速级齿轮齿宽更大，用来承受放大后的扭矩载荷，避免轮齿发生弯曲疲劳失效。齿轮与轴的连接采用平键周向定位，轴上加工有对应键槽，齿轮装配位置靠轴肩与轴用挡圈实现轴向固定，防止运转过程中齿轮发生轴向窜动，导致啮合错位产生冲击噪音。

安装边界上，这套装置的下箱体底部加工有一体式安装脚，安装脚上预留了四个螺栓通孔，孔位间距按照常用的安装基座标准尺寸设计，可直接通过螺栓固定在设备机架的安装平面上，不需要额外制作转接板。输入轴与输出轴均从箱体同侧伸出？不对，看结构是输入输出轴分别从箱体两端伸出，轴伸端加工有标准键槽，可直接通过联轴器连接原动机与作业负载，轴伸长度控制在合理范围，避免悬臂过长导致轴系挠度超标，运转时出现振动。箱体顶部预留了注油孔位置，底部设置有放油螺塞孔，日常维护时可以直接从顶部加注润滑脂或齿轮油，底部螺塞用来排出老化的润滑油，不需要拆开箱体即可完成换油操作。

从实际选型适配角度，这套结构的传动比分配按照等强度原则设计，各级齿轮的接触强度与弯曲强度基本保持在同一水平，不会出现某一级齿轮过早失效的情况。箱体的壁厚按照铸造工艺要求设计，既保证了箱体的刚性，在齿轮啮合产生的径向力作用下不会发生明显变形，也控制了整体重量，方便搬运与安装。箱体内腔还设计有加强筋结构，布置在轴承孔对应的箱体侧壁位置，进一步提升轴承支撑位置的刚性，避免长期受载后轴承孔发生变形，导致轴系偏斜、齿轮偏磨。

在实际产线应用中，这类减速结构的运行噪音控制在合理区间，因为直齿轮啮合的冲击虽然比斜齿轮略大，但在合理的加工精度与润滑条件下，完全能满足车间生产的噪音要求。同时因为结构简单，零部件通用性强，后期维护更换齿轮、轴承等易损件时，不需要定制特殊规格配件，大幅降低了设备的运维成本。设计时还考虑了润滑路径，箱体内腔的齿轮在运转时可以将润滑油带至各个啮合点与轴承位置，不需要额外加装强制润滑系统，进一步简化了结构，降低了故障点。
