螺旋错齿圆柱铣削刀具结构设计

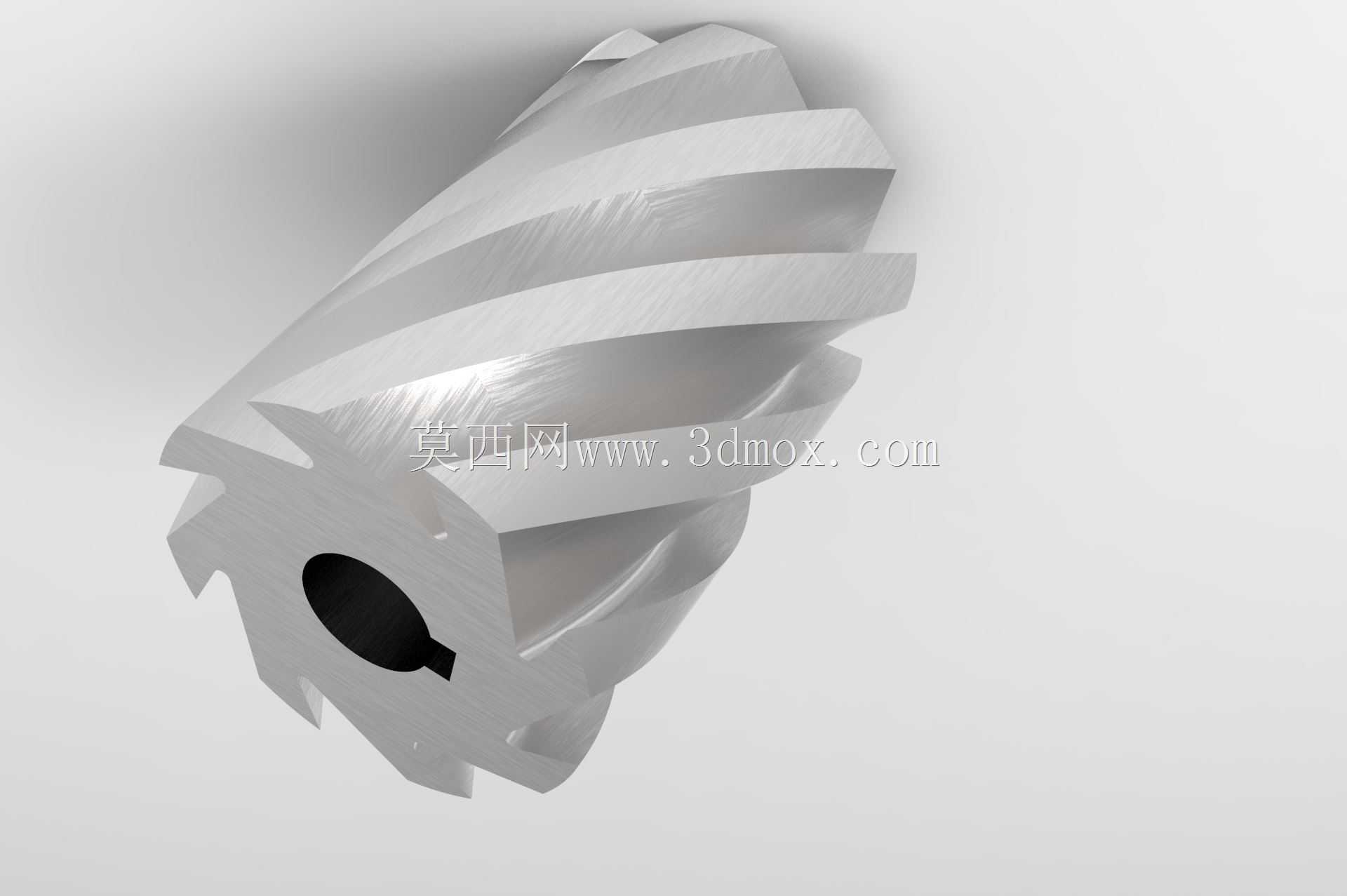

　　这款螺旋错齿结构的铣削刀具，主要适配立式铣床、加工中心的金属切削工序，在模具钢精加工、铸铁件平面开粗、有色金属轮廓铣削场景中都能适配。从结构设计逻辑来看，采用大螺旋角排布的错齿刀齿，首先解决了直齿铣刀切削时冲击力大、排屑不畅的痛点：每一圈刀齿沿轴向呈螺旋状递进，切削过程中刀齿是逐步切入工件材料，而非直齿结构的整齿同时冲击接触，能有效降低机床主轴的瞬时负载，减少加工过程中的振纹，提升被加工面的表面光洁度。刀齿的刃口做了等后角设计，后角角度匹配常见的中碳钢切削参数，既保证刃口强度避免崩损，又能减少后刀面与工件已加工面的摩擦，降低切削热累积。刀具中心的安装孔带定位键槽，和机床刀柄的传动键配合时，能传递更大的切削扭矩，

　　避免高速铣削时刀具打滑移位，安装孔的公差按H7级精度设计，和标准刀柄的配合间隙控制在合理范围，保证装夹后的径向跳动量控制在0.02mm以内，满足精加工的精度要求。从安装边界来看，刀具的外径、有效切削长度、总长度都匹配常规BT40、BT50刀柄的装夹行程，不需要额外定制加长刀柄就能适配多数中小型零件的铣削加工，刀体的容屑槽深度经过计算，在粗加工大进给量切削时，切屑能顺着螺旋槽顺畅排出，不会出现堵屑刮伤已加工面的情况。错齿的排布方式还能平衡切削过程中的轴向力，相邻刀齿的轴向切削分力方向相反，能抵消大部分轴向窜动，减少主轴轴承的轴向负载，延长主轴使用寿命。在实际加工应用中，这款刀具针对不同材料可以匹配对应的切削参数：

　　切削45号钢时线速度控制在120-150m/min，每齿进给量0.1-0.15mm，配合乳化液冷却能获得稳定的刀具寿命；切削铝合金时可以将线速度提升至300m/min以上，大螺旋角的结构能让切屑快速脱离刃口，避免铝屑粘刀的问题。刀体的整体结构做了等强度设计，刀齿根部的过渡圆角避免了应力集中，在大切深切削时不会出现刀齿断裂的情况，中心的减重孔设计在保证刀体刚性的前提下降低了整体重量，减少主轴高速旋转时的动平衡校正难度，在8000转的转速下动平衡等级能达到G2.5要求，适配高速精加工的工况。
