适配22mm轴承的美队风格手持盾牌结构设计

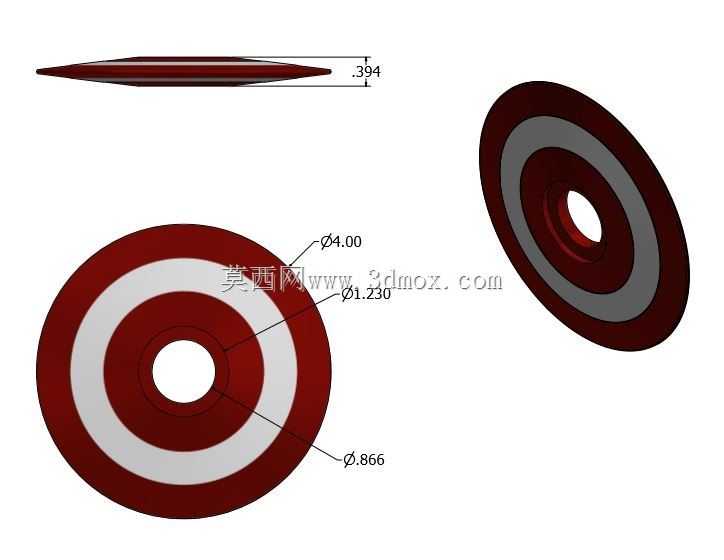

做这类手持文创类道具的结构设计，首先要考虑的是实际握持使用的场景，不管是线下漫展的cosplay道具、主题展馆的互动展陈装置，还是文创收藏类的桌面摆件，核心的结构可靠性是第一要务。这个盾牌的整体比例设定为1:6.5，折算下来整体直径为4英寸，这个尺寸的设定其实兼顾了两类使用需求：如果是作为成人手持的掌心把玩件，尺寸不会过小导致握持时缺乏分量感；如果是面向青少年用户作为手持道具，直径尺寸也不会过大，避免长时间持握产生的手臂负重疲劳，当然对于手掌尺寸偏小的用户来说，这个直径的持握边界会稍大，设计时也预留了后续调整缩放比例的结构冗余，不会因为尺寸缩放导致配合部位失效。

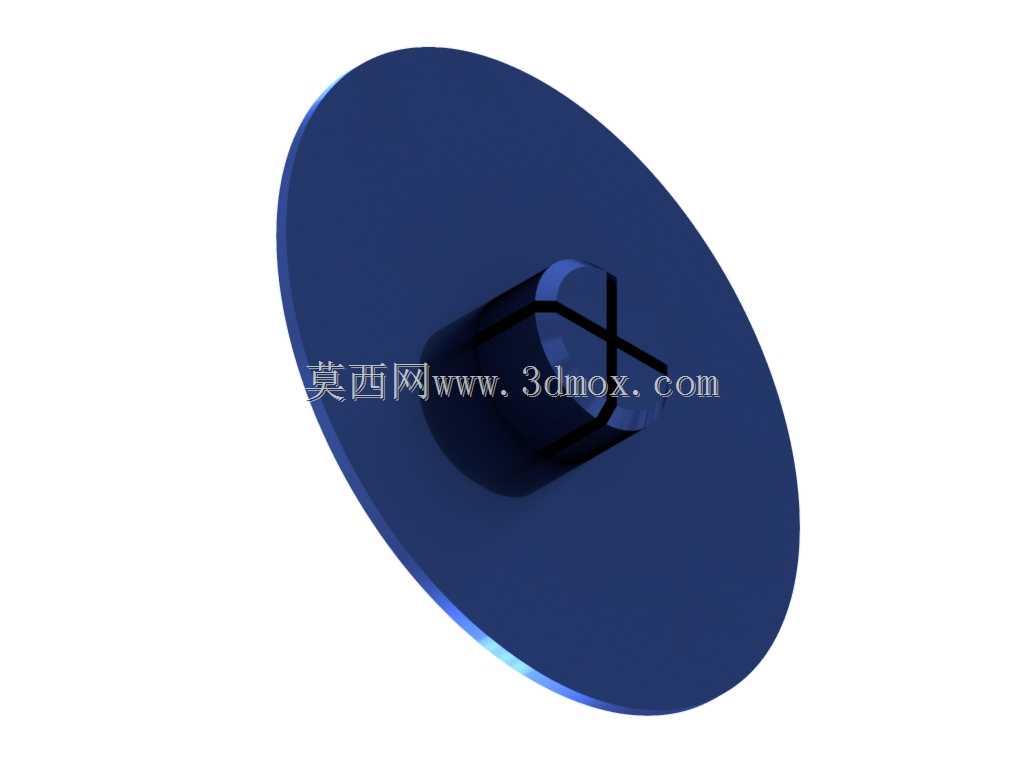

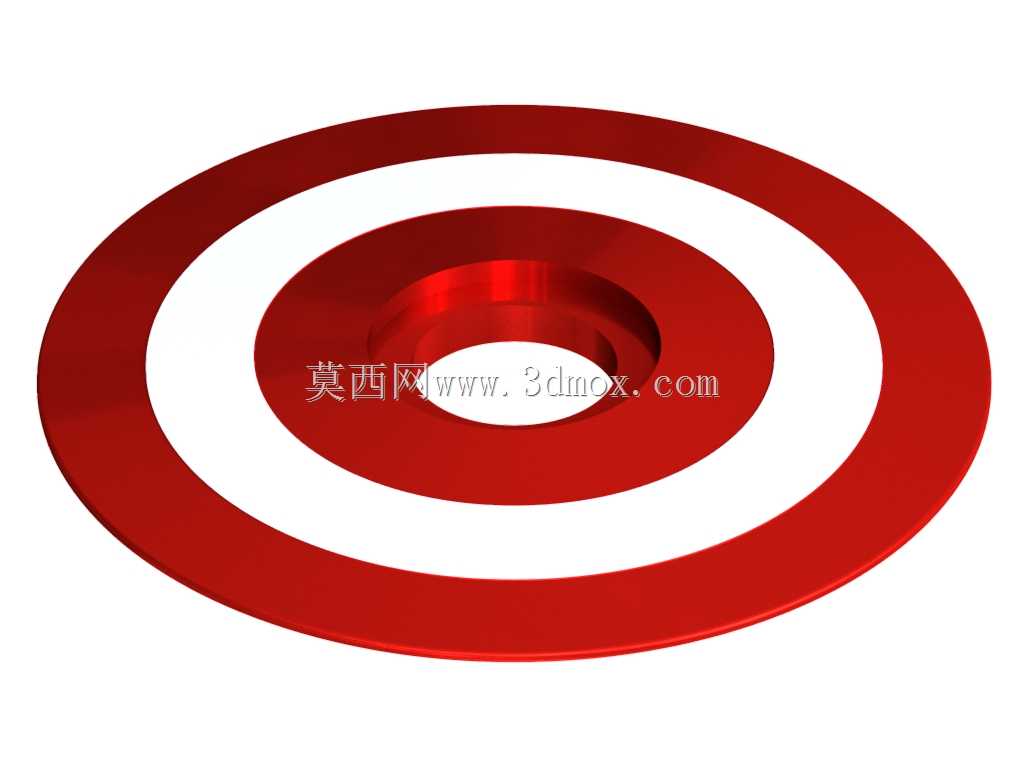

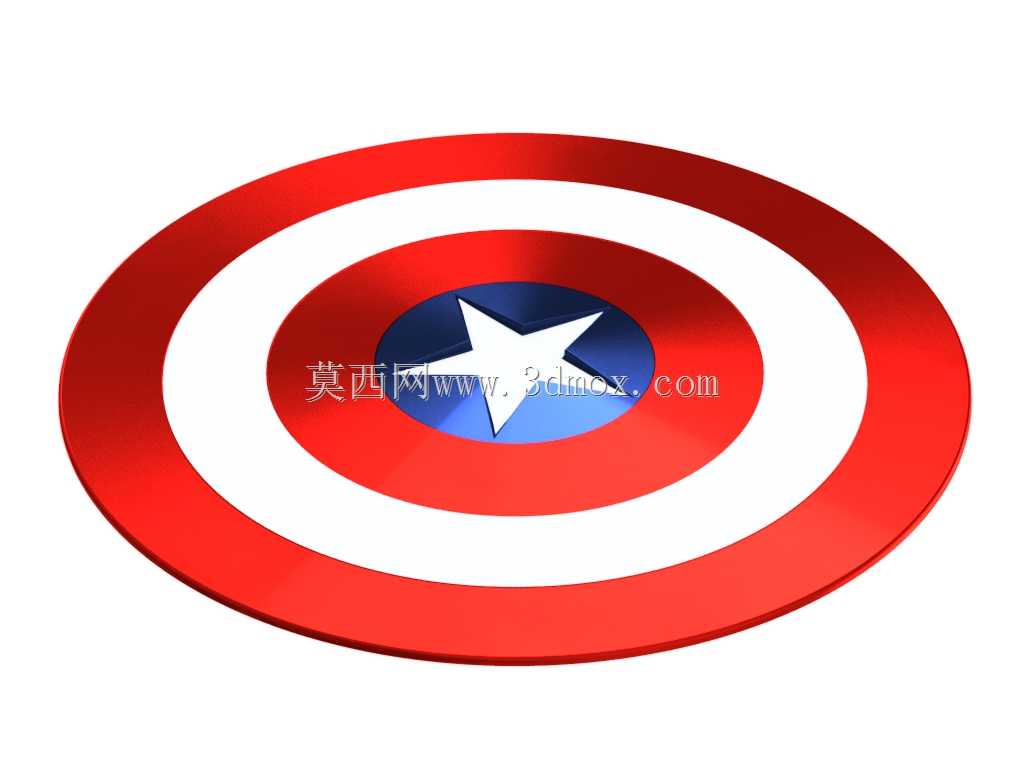

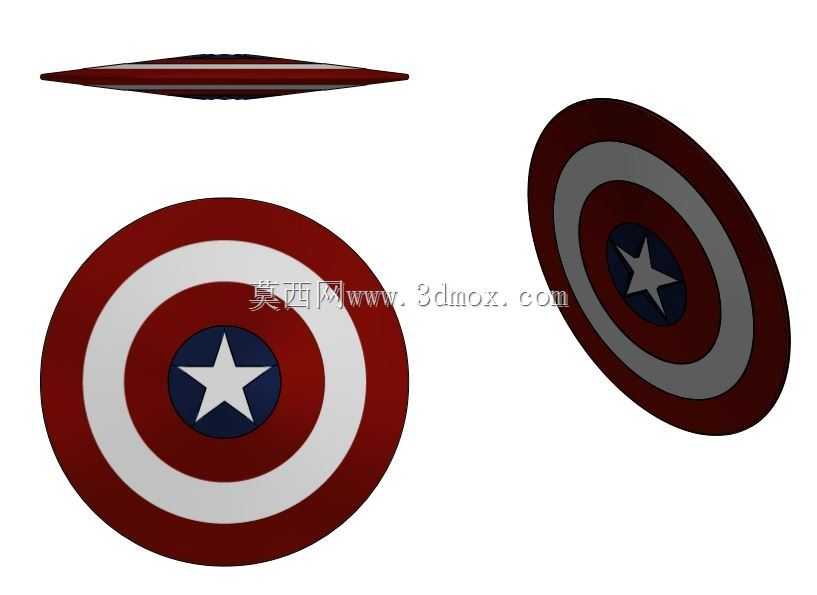

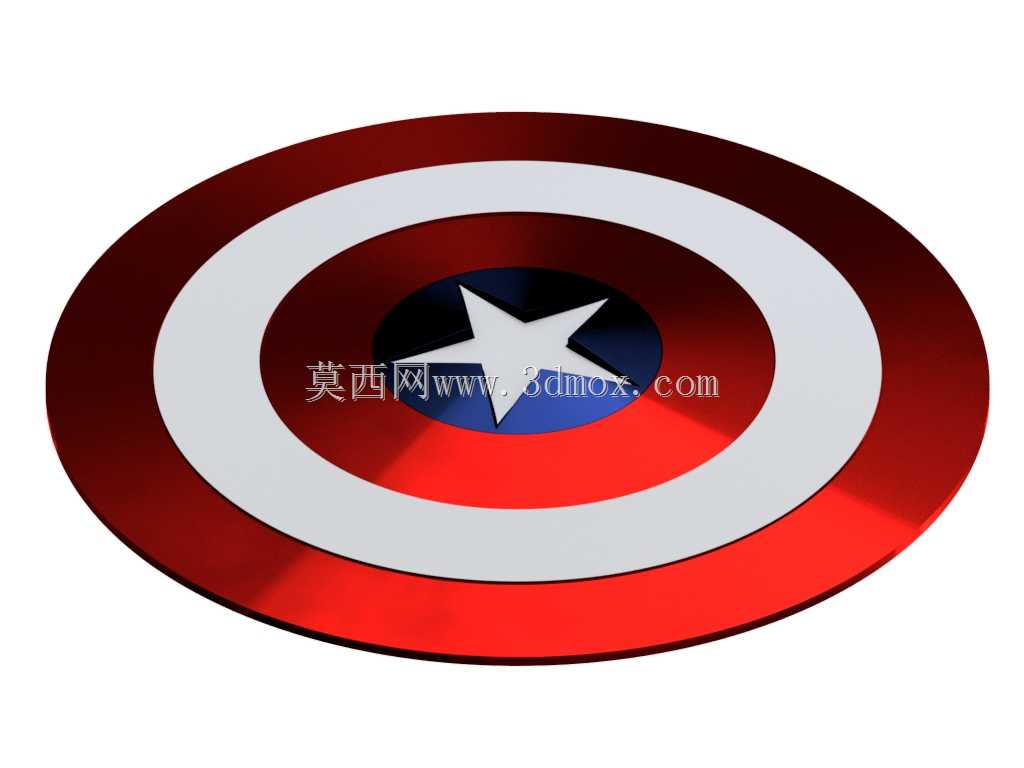

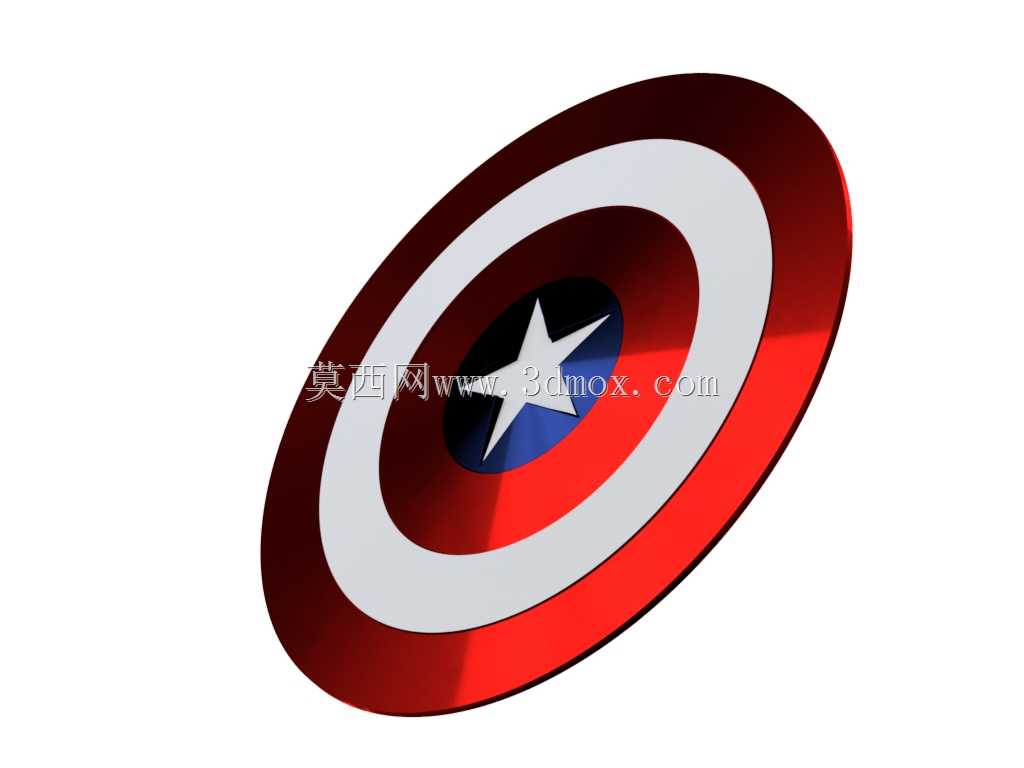

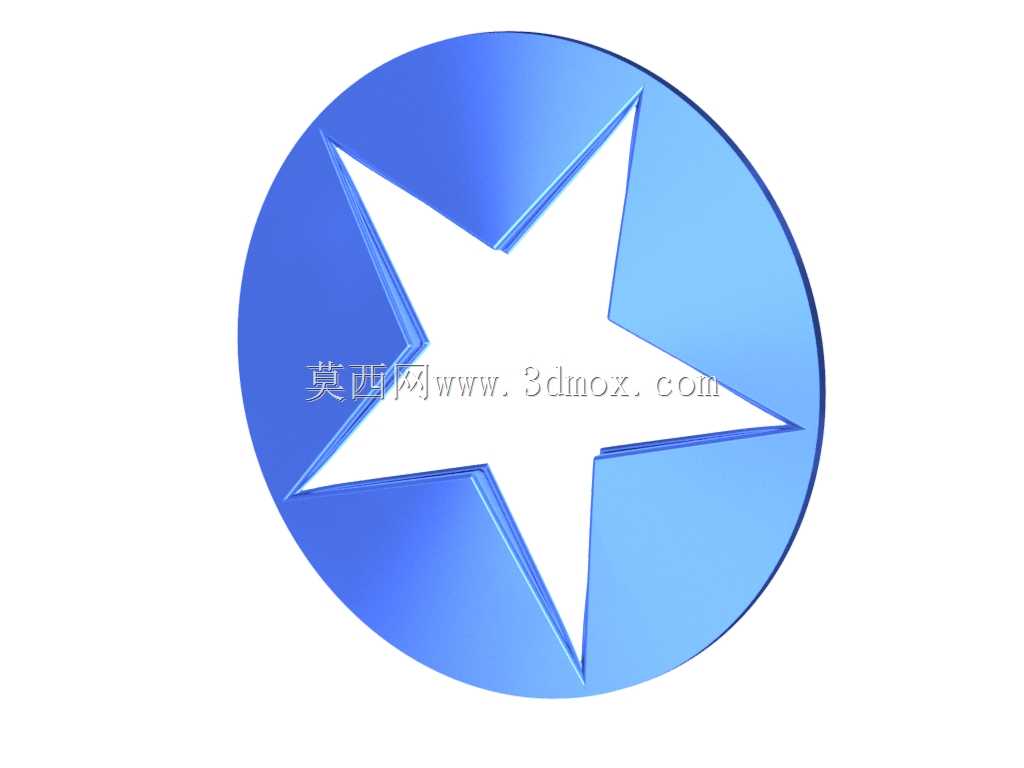

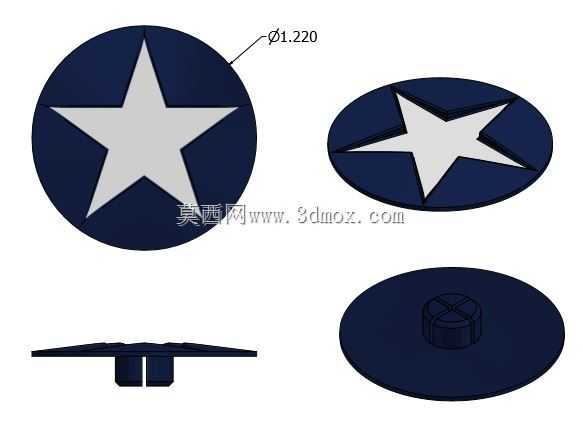

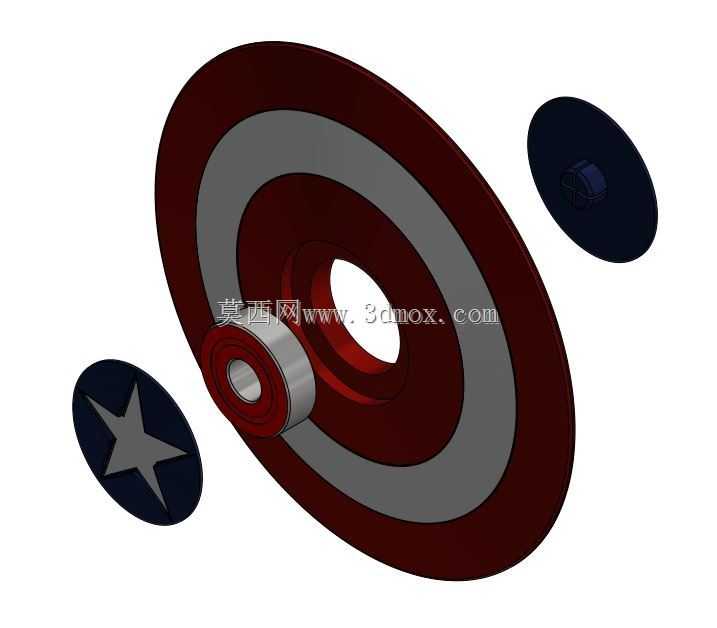

结构配合上，中心的转动部位适配标准22毫米轴承，这个选型是经过实际装配验证的，选用通用标准轴承的好处很明显，一是不需要单独开模定制非标转动件，大幅降低加工制作的成本，不管是采用FDM3D打印制作手板验证，还是采用树脂翻模做小批量量产，标准件的采购渠道成熟，配合公差容易控制；二是轴承的转动阻尼均匀，盾牌在手持转动展示的时候不会出现卡顿或者旷量过大的问题，实际使用时的手感更顺滑。整个盾牌的结构做了分件设计，因为表面的红白同心环、中心蓝色区域的白色五角星，都涉及到不同颜色的呈现，如果做成一体结构，后期喷涂遮盖的工作量会非常大，而且分色边界很难做到整齐锐利，分件之后每个环形结构、中心星标区域都可以单独打印或者注塑成型，直接采用对应颜色的原材料制作，不需要后期大面积喷涂，既提升了生产效率，也能让不同色块的衔接缝隙更均匀，装配后整体的外观完成度更高。

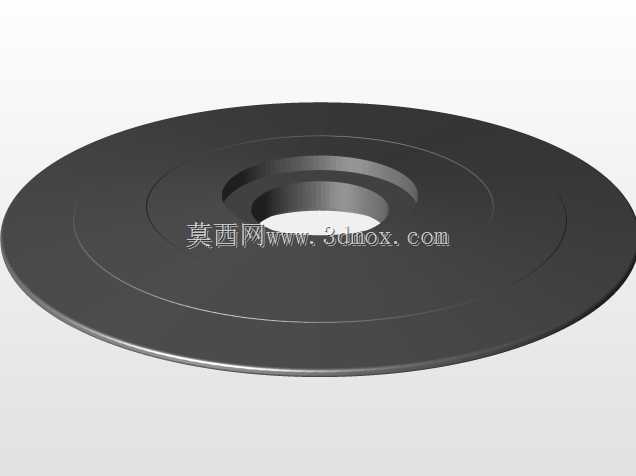

设计时也考虑了不同加工工艺的适配性，壁厚设置在1.8-2.5mm区间，这个壁厚范围不管是3D打印时的层间结合强度，还是注塑成型时的熔体流动填充，都能满足结构强度要求，不会出现打印时翘边变形，或者注塑时缺料、缩痕的问题。边缘位置做了R1.2的圆角过渡，一是避免尖锐边缘在手持使用时划伤皮肤，二是圆角结构在加工时不容易产生应力集中，提升零件的抗冲击性能，就算日常使用中不小心发生磕碰，也不容易出现边缘崩裂的情况。中心轴承的安装位做了0.1mm的过盈配合公差，装配时不需要额外添加胶粘剂，依靠材料本身的轻微弹性形变就能把轴承牢牢固定在中心孔位，后期如果轴承出现磨损需要更换，也可以很方便地拆卸替换，不需要整体报废整个零件。

从实际应用场景拓展来说，这个结构除了作为手持道具使用，只需要在背部增加对应的安装挂座，就可以作为墙面装饰挂件使用，或者在中心位置加装小型转动电机，做成动态展示的桌面摆件，整体的结构预留了足够的改装空间，不需要对主体结构做大幅度修改就能适配不同的使用需求。设计过程中也规避了很多同类道具常见的结构问题，比如很多同类型盾牌设计会把分件的拼接缝设置在色块的中间位置，导致后期不管是喷涂还是分色制作，拼接缝的处理都会破坏色块的完整性，这个设计把所有的拼接缝都设置在红白、红蓝的色块交界位置，装配之后拼接缝刚好和色块边界重合，只需要简单打磨就能做到视觉上的无缝效果，大幅降低后期表面处理的工作量。另外整体的重量控制也做了优化，在保证结构强度的前提下，背部做了均匀的减重槽设计，整体重量控制在120g以内，就算长时间单手持握也不会产生明显的负重感，不管是长时间的展陈使用还是日常把玩，都能有不错的使用体验。轴承安装位的同轴度公差控制在0.05mm以内，保证盾牌转动时不会出现偏心晃动的情况，转动过程中的动平衡表现更好，不会因为偏心导致转动时产生异响或者卡顿。
