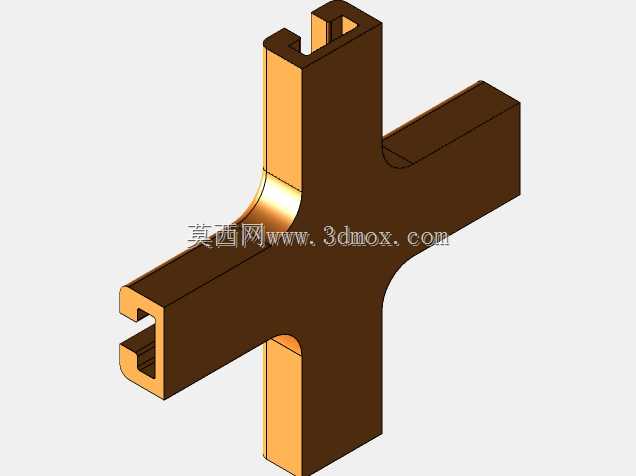

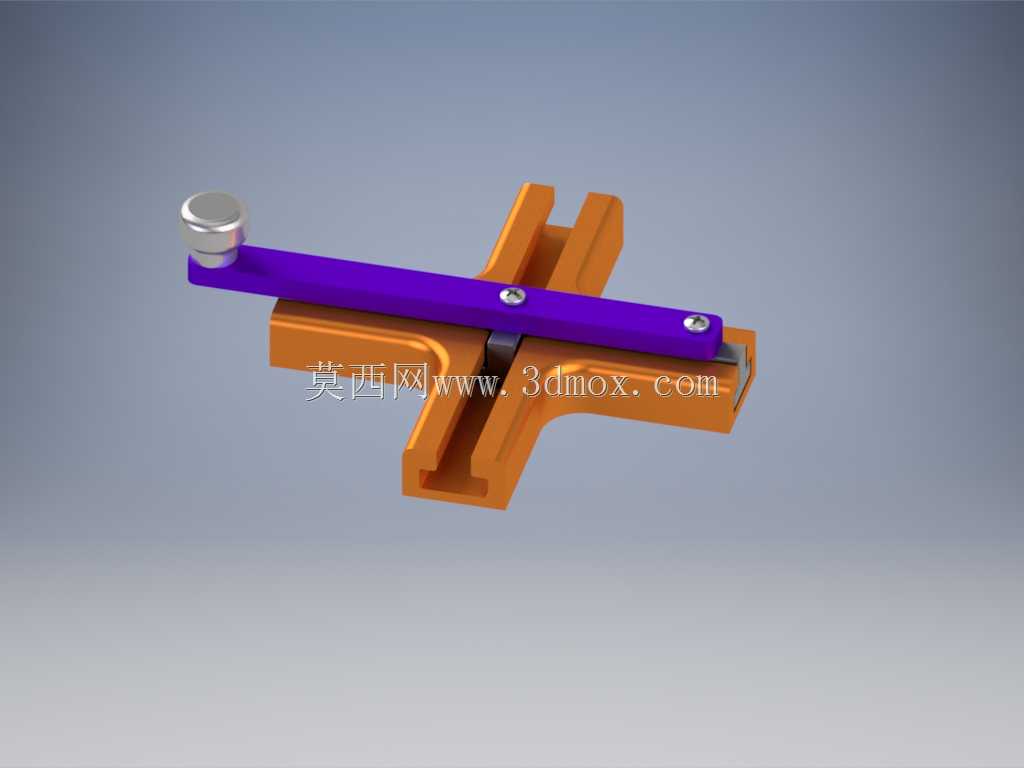

在机械原理教学演示、精密划线作业、小型工艺件轮廓加工的辅助定位场景中,这类基于阿基米德 tram mel 原理的双滑槽机构,是实现正椭圆轨迹输出的经典纯机械结构,无需电控程序介入,仅靠刚性构件的运动约束就能输出标准椭圆轨迹,在没有数控绘图设备的场景下,能稳定完成不同长短轴比例的椭圆轮廓输出。整套机构的核心运动副由十字正交布置的一体式滑槽底座、两个嵌装在滑槽内的方形滑块、连接滑块与手柄的枢轴紧固件、末端带绘图工具安装位的长手柄组成,两个滑槽的导向面做了等高研磨处理,保证滑块滑动时无侧向卡滞,滑槽的截面为内凹梯形,与滑块的梯形凸缘配合,能抵消滑块运动时的倾覆力矩,避免手柄转动过程中出现轨迹偏移。从设计逻辑上看,这套机构的轨迹生成原理完全依托椭圆的数学定义:两个滑块分别被限制在互相垂直的两个直线导轨内运动,枢轴在手柄上的固定位置分别对应椭圆的半长轴与半短轴长度,当手柄绕两个滑块的铰接点做整周回转时,手柄末端的安装点就会走出连续的闭合椭圆轨迹,调整两个枢轴在手柄长槽内的固定位置,就能改变输出椭圆的长短轴比例,无需更换底座构件,仅靠紧固件的位置调整就能适配不同尺寸的椭圆绘制需求。在安装边界上,十字滑槽底座的两个导向槽长度决定了可绘制椭圆的最大长轴尺寸,底座底部预留了工装安装孔位,可以直接固定在木质绘图板、金属划线平台或者小型工艺台面上,安装时需要保证两个滑槽的垂直度公差控制在0.02mm以内,否则输出的椭圆会出现轮廓畸变,长短轴的正交度偏差会直接反映在最终的轨迹误差上。滑块与滑槽的配合间隙设计为H7/g6的间隙配合,既保证滑动顺畅无卡滞,又不会因为间隙过大导致轨迹出现抖动偏差,枢轴与滑块、手柄的连接采用过盈加螺钉锁紧的结构,避免长时间转动后出现连接松动,导致长短轴尺寸发生漂移。实际使用时,手柄末端的安装位可以适配铅笔、划针、记号笔等多种绘图划线工具,针对不同的作业表面更换对应工具即可,在钣金划线、教学演示、木工椭圆轮廓下料、工艺品椭圆轮廓打样的场景中,这类纯机械结构的可靠性远高于依赖电子定位的绘图设备,不会出现断电、程序出错、传感器漂移等问题,只要构件的加工精度达标,就能长期稳定输出标准椭圆轨迹。在结构细节处理上,手柄的握持端做了滚花防滑处理,转动操作时施力更顺畅,滑块的滑动面预留了润滑脂槽,定期加注少量润滑脂就能降低滑动摩擦阻力,减少构件磨损,延长整套机构的使用寿命,底座的边角做了倒钝处理,避免操作时划伤手部,所有外露的紧固件端头都做了沉头处理,不会在转动过程中勾挂衣物或者干扰绘图操作。不同于单滑槽的椭圆机构,双正交滑槽的结构能保证两个方向的运动约束完全独立,不会出现运动干涉,整周转动时没有死点位置,操作时可以连续转动手柄完成整圈椭圆轮廓的绘制,不需要中途调整机构位置,绘图效率比手工放样绘制椭圆提升数倍,且轮廓精度完全由构件加工精度决定,不受操作人员绘图水平的影响,哪怕是没有绘图基础的操作人员,只要将机构固定牢固,转动手柄就能画出符合尺寸要求的标准椭圆。在教具应用场景中,这套机构还能直观演示平面运动副的约束关系、轨迹生成的数学原理,帮助学习者理解刚性构件运动约束与输出轨迹的对应关系,相比纯理论的公式讲解,实体机构的演示效果更直观,能让学习者快速掌握椭圆机构的运动逻辑。在小型加工辅助场景中,这套机构可以加装在小型台钻、铣床的工作台上,作为椭圆轮廓加工的仿形靠模,配合仿形触头就能完成椭圆孔、椭圆凸台的加工,不需要制作复杂的成型刀具,靠纯机械的轨迹约束就能完成仿形加工,适配小批量多规格的椭圆零件加工需求,调整枢轴位置就能快速切换加工的椭圆尺寸,换型成本极低。
