仓库葫芦式在头启闭机三维结构设计

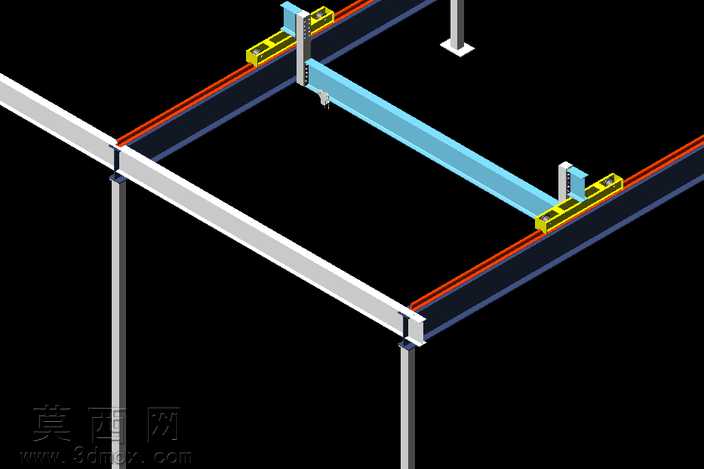

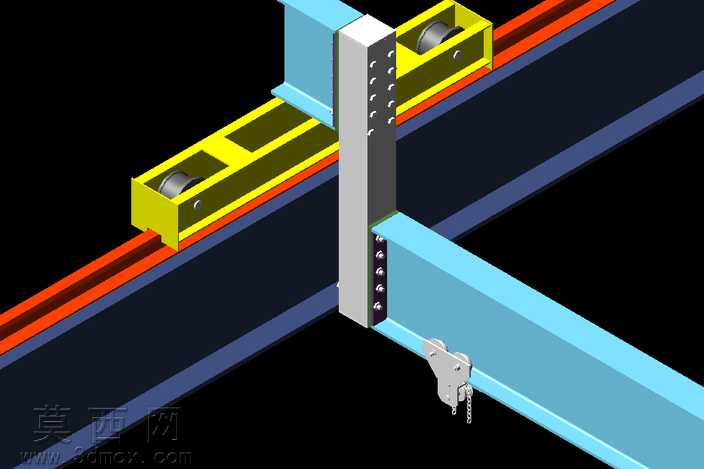

本模型为仓库配套的葫芦式在头启闭机三维设计成果，建模过程依托三维机械设计软件完成全参数化构建，从整体运行轨道布局到末端启闭执行部件均做了1:1等比例还原，完整复现了设备的实际装配逻辑与运行空间关系。建模阶段首先搭建双轨承载的基础框架，采用工字钢截面作为纵向运行轨道，轨道与支撑横梁的连接位置做了贴合实际安装工况的约束处理，确保行走轮组与轨道的配合间隙符合工程设计规范。模型的行走端梁部分采用黄黑配色的材质区分，端梁内部内嵌行走滚轮结构，滚轮与轨道接触面做了圆弧过渡处理，匹配实际滚轮的踏面造型，保证行走过程的贴合度。中间的竖向连接立柱采用金属哑光材质，立柱表面的螺栓连接阵列做了精细化建模，每一组螺栓的排布间距、螺栓头规格都参照通用起重设备的连接标准设置，清晰展现端梁与横向启闭梁之间的刚性连接结构。横向布置的启闭承载梁采用浅蓝色金属漆面材质，梁体末端挂载的手动葫芦组件做了完整结构还原，包含葫芦本体、手动拉链、吊钩锁扣等细节部件，拉链的链节逐段建模还原真实的铰接活动逻辑，吊钩处的安全锁片也做了结构呈现，还原设备实际作业时的安全防护设计。渲染阶段采用正交等轴测视角展示设备整体布局，不同功能部件采用差异化的材质表现：轨道部分采用橙红色氧化层金属材质模拟热轧钢轨的表面质感，连接螺栓采用镀锌亮面金属材质，葫芦本体采用铸铁哑光材质区分功能模块，让整体结构层次清晰可辨。设计思路围绕仓库场景下的启闭作业需求展开，兼顾轨道行走的移动灵活性与葫芦起吊启闭的作业可靠性，整体结构无冗余设计，所有连接位置、运动部件的配合关系都符合起重启闭设备的设计规范，可用于相关设备的结构展示、作业原理演示以及安装布局参考，完整呈现了轨道式葫芦启闭设备从承载结构到执行末端的全链路设计逻辑。
