撬装式煤气计量管路集成装置三维设计

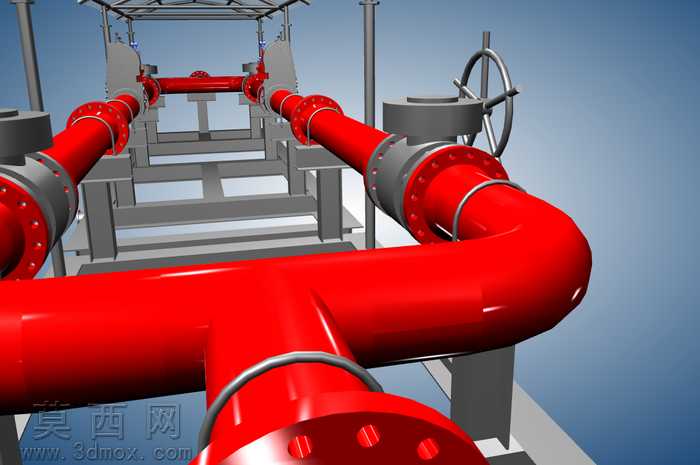

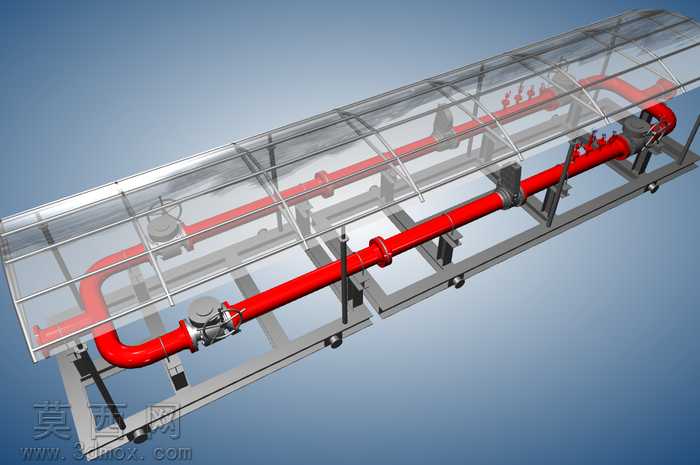

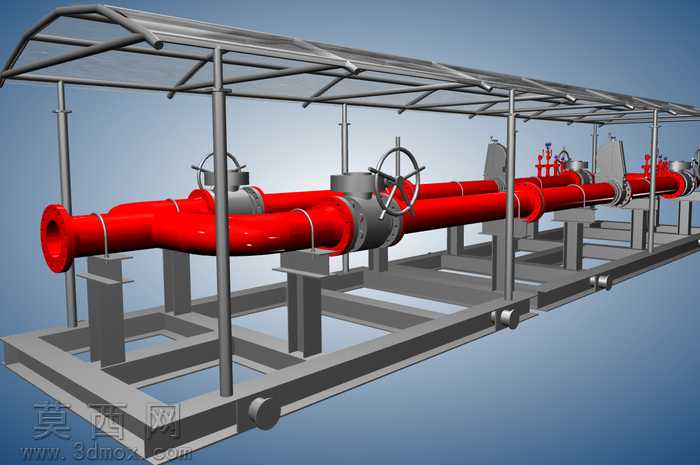

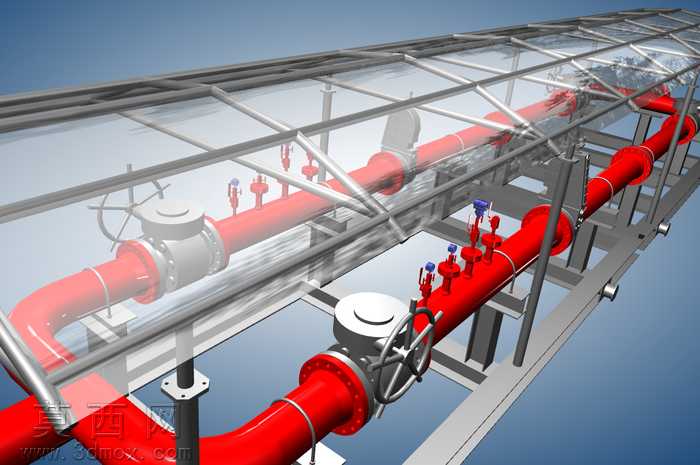

本作品为撬装集成式煤气计量管路装置的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成各标准零部件的参数化建模：依据工业煤气输送管路的设计规范，构建不同通径的红色输送管道模型，还原管道的弯折弧度、法兰连接端面的密封槽结构、管壁的均匀厚度特征，确保管道模型的尺寸参数符合燃气输送的压力等级要求；随后完成管路上配套的阀门、计量仪表、连接法兰、紧固件的独立建模，还原阀门的手轮结构、阀杆传动细节、计量仪表的表盘刻度标识、法兰盘的螺栓孔分布特征，保证每个独立零件的结构比例准确、装配基准清晰。完成零件建模后开展整体装配设计，将所有管路元件按照煤气输送的工艺流向依次排布在撬装底座框架上，底座采用型钢焊接结构建模，还原型钢的截面轮廓、支撑脚的脚轮安装结构、框架的横向与纵向加强筋布局，同时设计透明防护外罩结构，还原外罩的框架支撑、透明面板的安装卡槽、外罩与底座的连接卡扣结构，确保整体装配的干涉检查全部通过，各部件的安装位置预留足够的操作维护空间。材质与渲染阶段，针对不同部件赋予贴合工业实际的材质属性：输送管道采用醒目的工业燃气管道红色哑光漆材质，还原漆面的细微颗粒质感与低反光特性；撬装底座框架采用深灰色金属防锈漆材质，表现金属漆面的厚重质感与轻微反光效果；阀门、法兰、紧固件采用银灰色金属材质，区分铸铁阀体的哑光质感与螺栓的镀锌亮面质感；透明防护外罩采用半透明聚碳酸酯材质，调整材质的透明度与折射参数，既可以透过外罩清晰观察内部管路布局，又能表现透明材质的边缘反光与厚度感；计量仪表的表盘采用玻璃覆盖材质，还原玻璃的高光反射与刻度的印刷质感。渲染阶段采用工业产品展示常用的渐变蓝灰色背景，布置三点式布光系统，主光从侧上方打亮装置主体，突出管道的红色主体与整体轮廓，辅光补充暗部细节避免阴影过黑丢失结构信息，轮廓光勾勒装置边缘提升立体感，最终渲染图清晰展现装置的整体布局、管路走向、部件组成与防护结构，完整呈现撬装式煤气计量装置集成化、模块化的设计特点，可用于燃气计量站的方案展示、安装指导与施工交底使用。
