索尼MDR-V500头戴式耳机结构设计

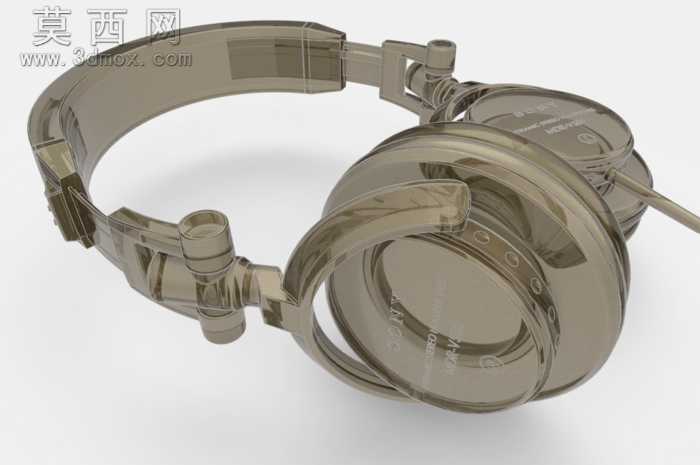

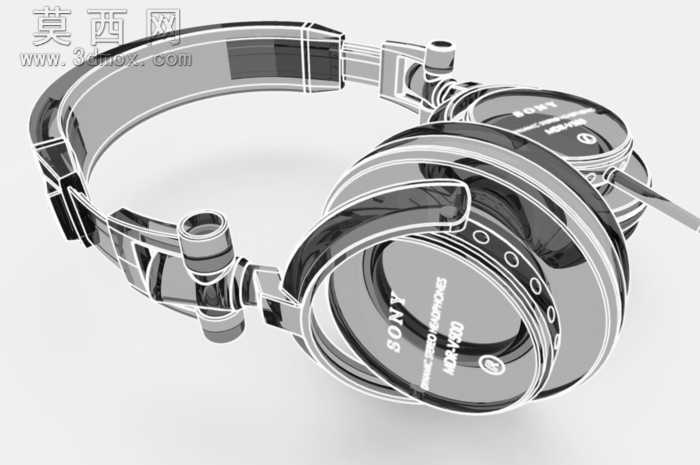

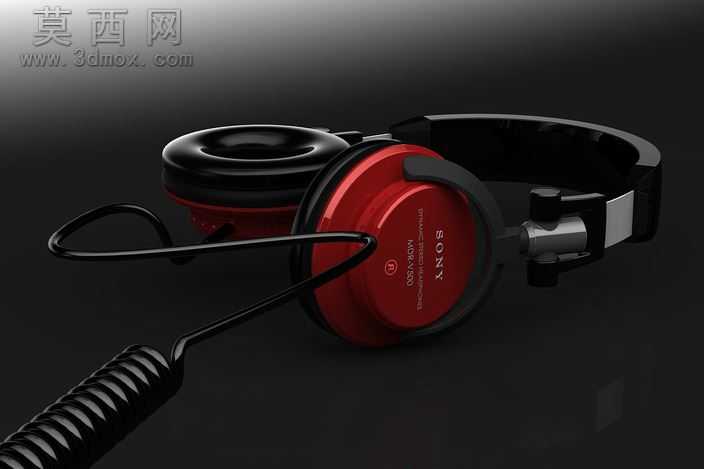

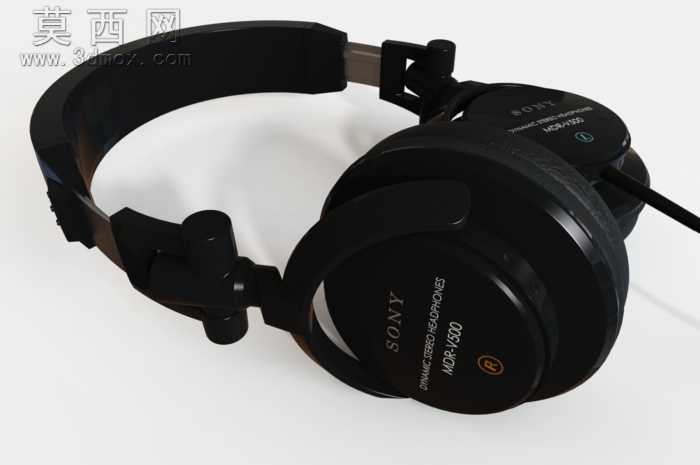

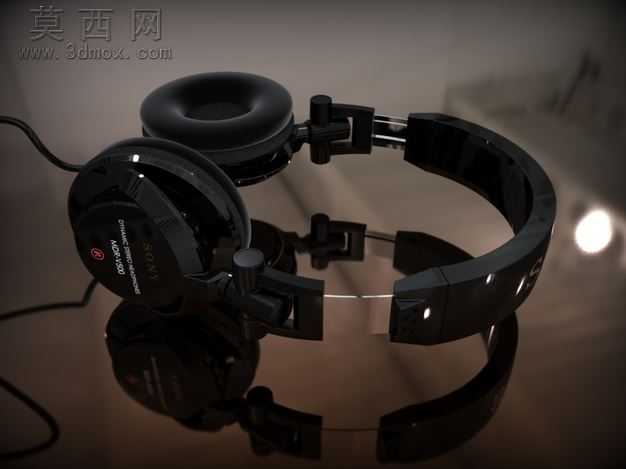

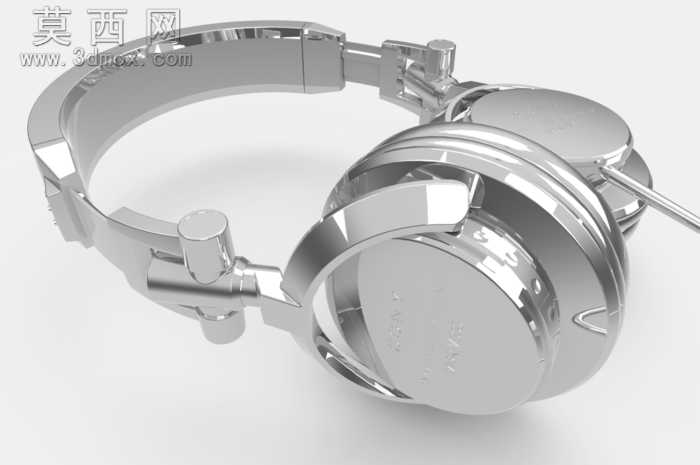

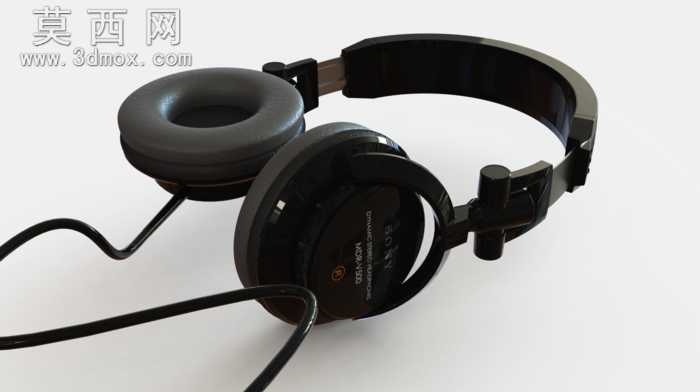

本作品为索尼MDR-V500头戴式耳机的完整三维装配模型，建模过程严格参考实体产品的外观比例与结构细节，还原了该款经典监听耳机的全部构造特征。建模阶段首先梳理产品的层级装配关系，将整体拆分为头梁组件、耳罩旋转连接结构、耳壳单元、线材接口四个核心模块，各模块独立完成零件建模后再进行总装配约束，确保各活动部件的运动逻辑与实物一致。头梁部分还原了可伸缩调节的滑轨结构，表面的防滑纹理、分段卡位结构都做了精细刻画，头梁内侧的缓冲垫区域做了分层处理，区分了硬质支撑骨架与软质包覆层的不同材质特征。两侧的旋转连接轴采用铰接约束，可实现耳罩的多角度转动，还原实物佩戴时的角度自适应调节功能，连接部位的装饰环、品牌标识凹槽都做了细节还原，没有省略小尺寸的结构特征。耳壳单元部分准确复刻了圆形耳罩的轮廓造型，外侧的SONY品牌标识、产品型号刻印都通过曲面浮雕特征实现，耳壳表面的环形装饰线条、功能按键凹槽都按照实物比例建模，耳罩内侧的发声单元安装位、缓冲耳垫的安装卡槽都做了结构预留，可支持后续的拆解动画制作或结构优化修改。线材部分从左耳罩的出线位开始建模，还原了线材与耳壳连接的防弯折护套结构，模型中对线材做了自然垂落的形态处理，避免生硬的直线造型。材质渲染阶段针对不同部件做了区分设置：头梁外侧的硬质塑料采用半哑光黑塑料材质，带有细微的颗粒质感；金属调节滑轨采用拉丝金属材质，还原金属的反光特性；耳壳外侧采用亮面抛光塑料材质，带有清晰的环境反射效果；耳垫部分采用哑光软质橡胶材质，模拟海绵包覆的柔和质感。整个模型的装配关系清晰，没有多余的冗余特征，所有零件都保留了可编辑的建模参数，既可以用于数码产品结构设计的参考学习，也可作为产品渲染、动画演示的基础素材，使用者可根据自身需求调整材质、添加细节部件，拓展模型的使用场景。
