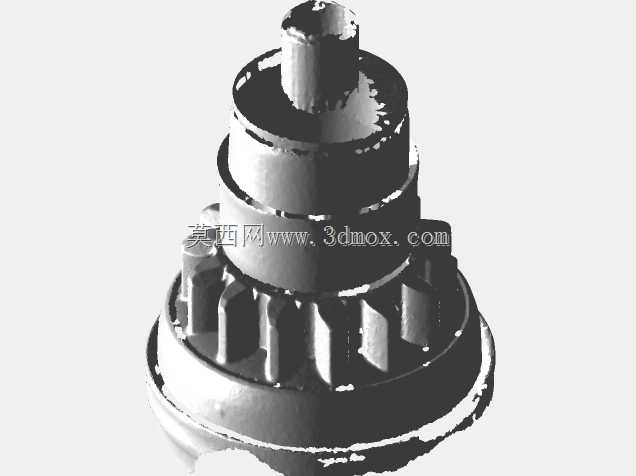

本迪克斯GY6启动齿轮三维扫描逆向模型

做踏板车动力系统逆向开发的工程师大多接触过GY6机型的启动机构，其中本迪克斯式启动齿轮是整套电启动系统里故障率相对偏高的部件，很多售后维修、改装件开发的项目里，都需要拿到该部件的精准三维数据来做匹配设计，这次通过三维扫描获取的实体模型，完全还原了量产件的实际轮廓，能直接用于后续的结构校核、改型设计以及装配仿真。

从实际装车场景来看，这个部件安装在GY6发动机的启动轴与启动离合器之间，电启动触发时，启动电机的扭矩通过减速齿轮传递到该部件的外齿段，齿轮沿轴向滑出与启动离合器的从动齿圈啮合，带动曲轴转动完成发动机点火，发动机启动后转速超过启动电机转速时，该部件会在螺旋花键的作用下自动退回，脱离啮合状态，避免启动电机被曲轴反拖造成烧损。日常维修场景里，很多GY6机型出现启动打齿、启动打滑、启动后异响的问题，大多是这个部件的齿面磨损、螺旋花键卡滞、复位弹簧失效导致的，有了精准的扫描模型，就能快速比对磨损件和原厂件的尺寸偏差，判断磨损量是否超出更换阈值，也能针对易磨损的齿面做强化改型。

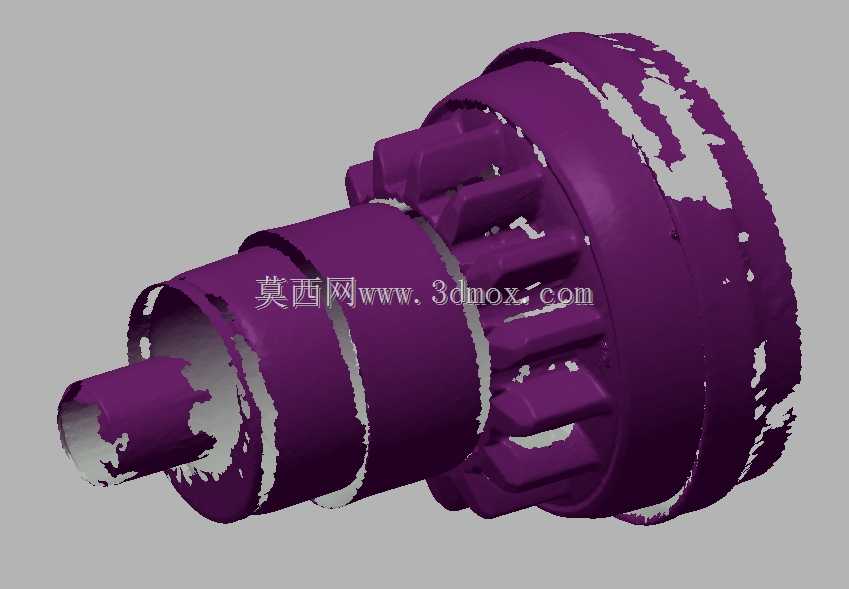

从结构特性来看，扫描模型完整还原了部件的三段式结构：最内侧是带螺旋花键的空心轴段，内孔与启动轴配合，螺旋花键的导程直接决定了齿轮啮合推出的行程和响应速度，扫描获取的螺旋线轮廓完全贴合量产件的实际参数，不会出现建模时螺旋角偏差导致的装配卡滞问题；中间段是限位凸台与弹簧安装位，凸台的端面是齿轮推出的极限限位面，尺寸偏差过大会导致啮合不到位打齿，或者啮合过深无法退回；最外侧是渐开线直齿段，齿形参数完全匹配启动离合器的从动齿圈，扫描得到的齿面轮廓包含了量产件的实际加工倒角、脱模斜度，和理论建模的理想齿形相比，更贴合实际装配的公差状态，做干涉检查时的仿真结果更贴近真实装车情况。

做逆向设计的时候，很多工程师容易忽略这类冲压+粉末冶金成型零件的实际轮廓偏差，比如齿端的冲压圆角、花键段的同轴度公差、空心轴段的壁厚差，这些细节如果靠卡尺测量后手动建模，很容易出现和实际零件不匹配的问题，三维扫描获取的点云数据重构的模型，完整保留了这些实际生产带来的轮廓特征，不管是做改装件的开模验证，还是做启动机构的动力学仿真，都能得到更准确的结果。

从安装边界来看，该部件的轴向安装空间在启动轴端盖与离合器齿圈之间，总长度方向的预留间隙通常在2-3mm，模型还原的零件总长度、各段轴径的尺寸，都和量产装车件一致，做装配仿真时可以直接导入模型校核轴向间隙，避免改型后出现零件顶死、间隙过大异响的问题；径向方向上，外齿的齿顶圆与周边的启动减速齿轮、箱体加强筋的安全间隙在1.5mm以上，扫描模型的外轮廓精度可以直接用来校核周边件的间隙，不需要反复打样试装。

针对售后改装的场景，很多改装厂会做加强型的本迪克斯齿轮，比如更换更耐磨的粉末冶金材质、加大齿面淬火深度，这时候就需要精准的基体模型来做基础，在不改变安装尺寸的前提下优化齿形和内部结构，扫描模型可以直接作为改型的基体，省去大量手动测量建模的时间，也能避免手动建模的尺寸误差导致的改装件无法装配的问题。另外在做启动系统的故障分析时，把磨损后的零件扫描数据和这个原厂扫描模型做比对，可以精准计算出齿面的磨损量、花键的磨损变形量，为优化零件的热处理工艺、润滑结构提供数据支撑。
