斜格分隔嵌入式电视单元顶架结构设计

在定制家居的柜体配套设计环节，这类嵌入安装的电视单元顶架，主要适配客厅电视背景墙的组合柜体布局，承担上部空间的开放式收纳功能，区别于封闭柜门的柜体结构，开放式的格架设计既可以摆放装饰摆件、影音周边配件，也能放置常看的书籍刊物，拿取时无需开启柜门，使用动线更短。从实际安装场景来看，这类顶架通常嵌入在电视上方的预留柜体空位中，左右与两侧的竖板柜体衔接，下部与电视安装位的上沿齐平，上部可以衔接顶封板或者直接到吊顶下沿，安装时需要提前核对墙面预留的空位尺寸，避免出现架体无法嵌入或者缝隙过大的问题。

这款顶架的整体外形尺寸控制在长750mm、深344mm、高654mm的区间内，安装时需要注意的边界尺寸包含几个核心部分：首先是架体的外轮廓长宽高公差需要控制在±1mm以内，保证嵌入后与周边柜体的缝隙均匀，不会出现一侧挤压一侧缝隙过宽的情况；其次是架体的深度方向，需要和周边柜体的进深保持一致，避免突出墙面或者凹进过多影响视觉整体性；另外架体背部需要预留15-20mm的走线空间，方便后续放置影音设备时的电源线、信号线排布，不会出现线材挤压弯折的问题。

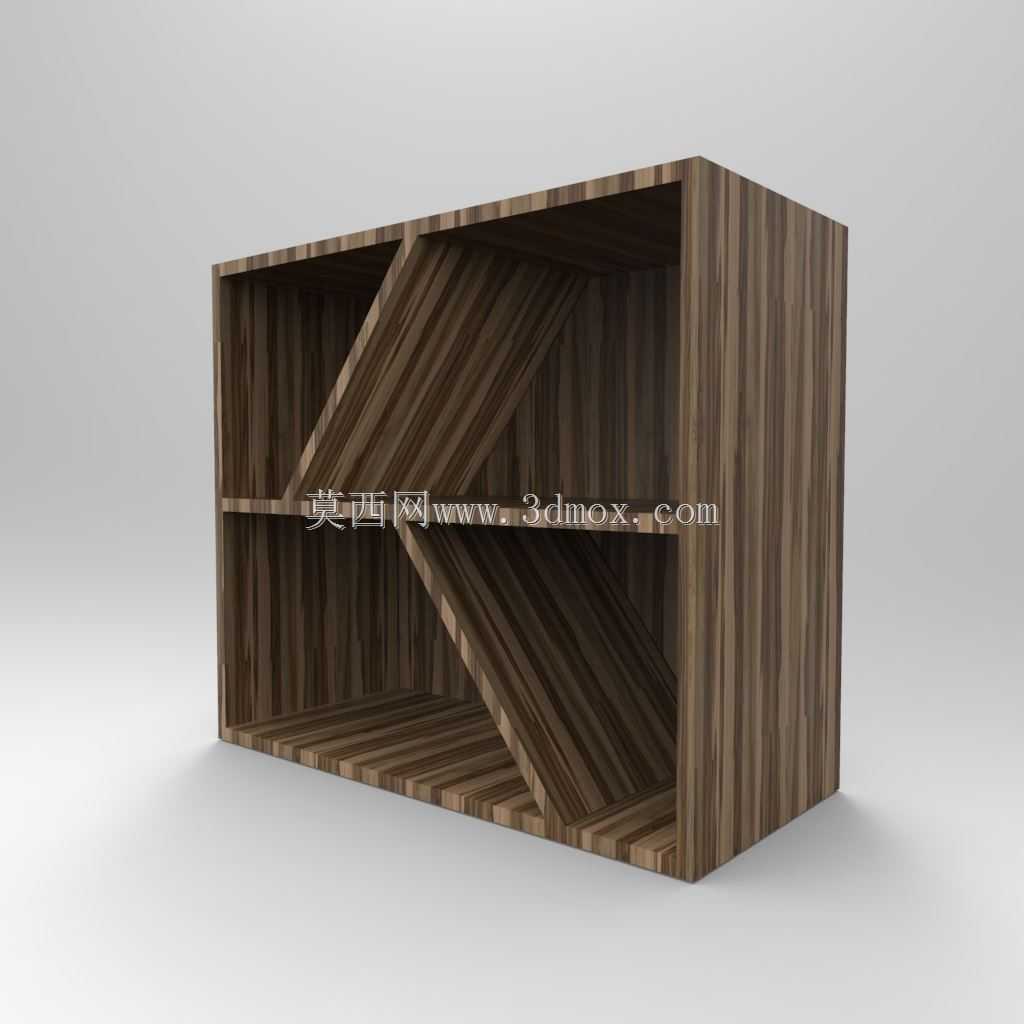

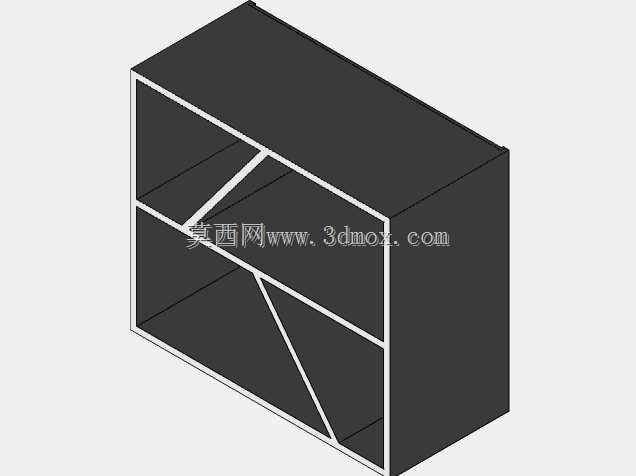

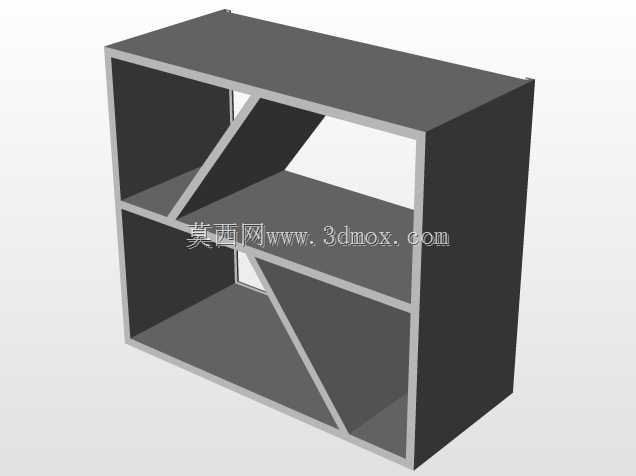

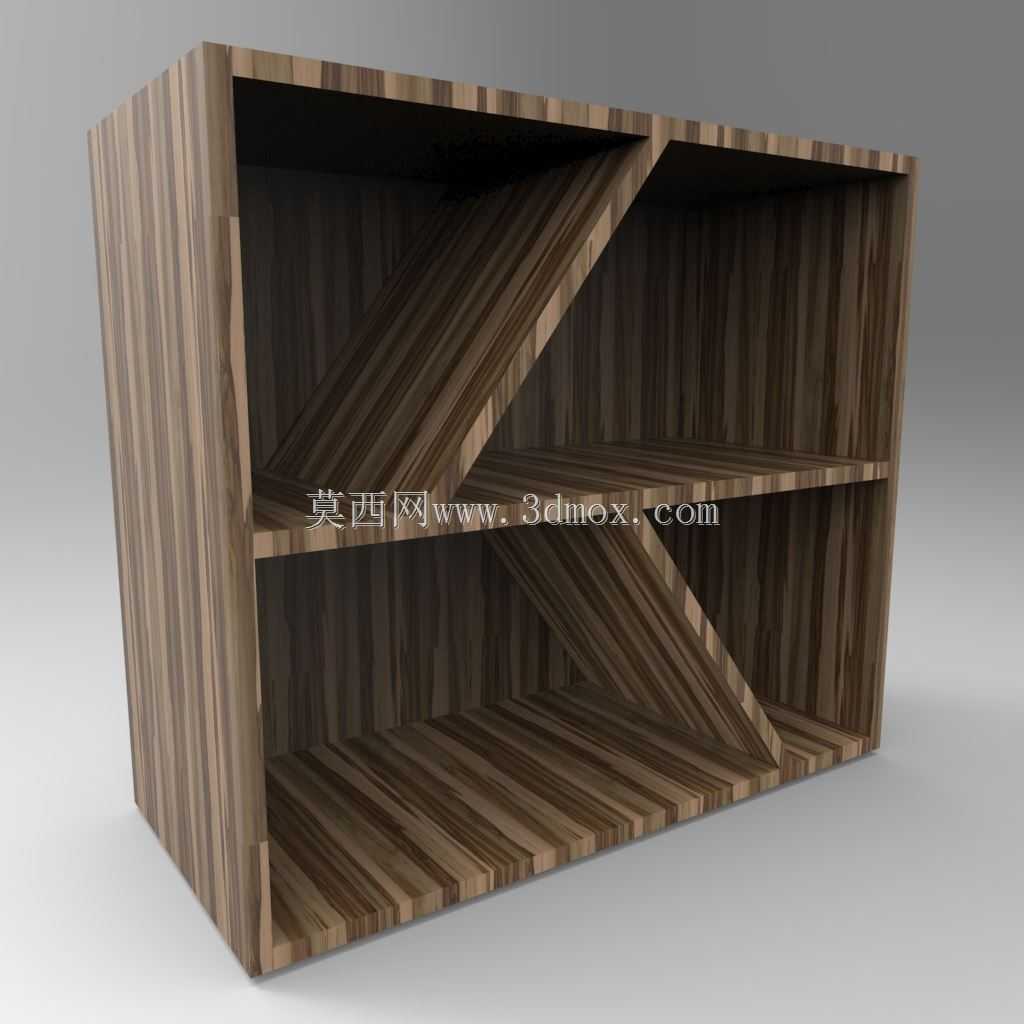

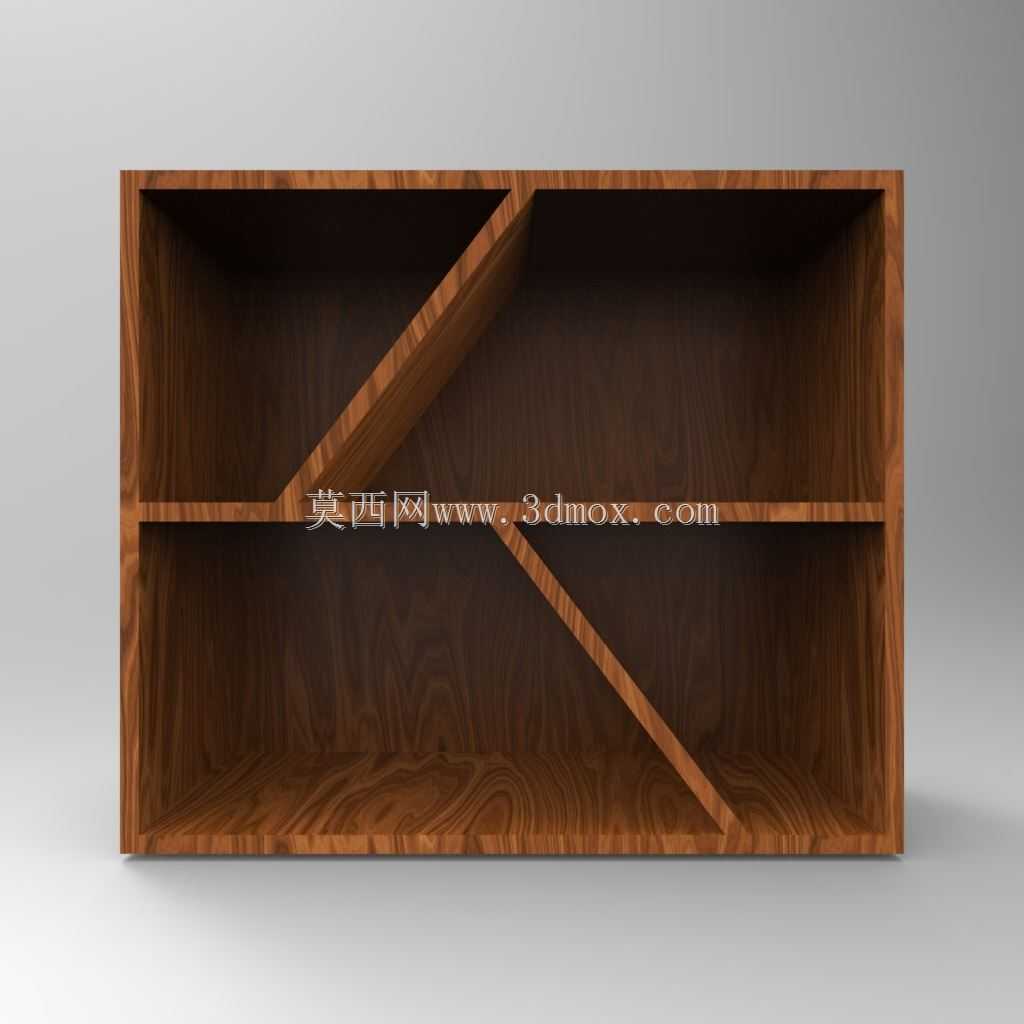

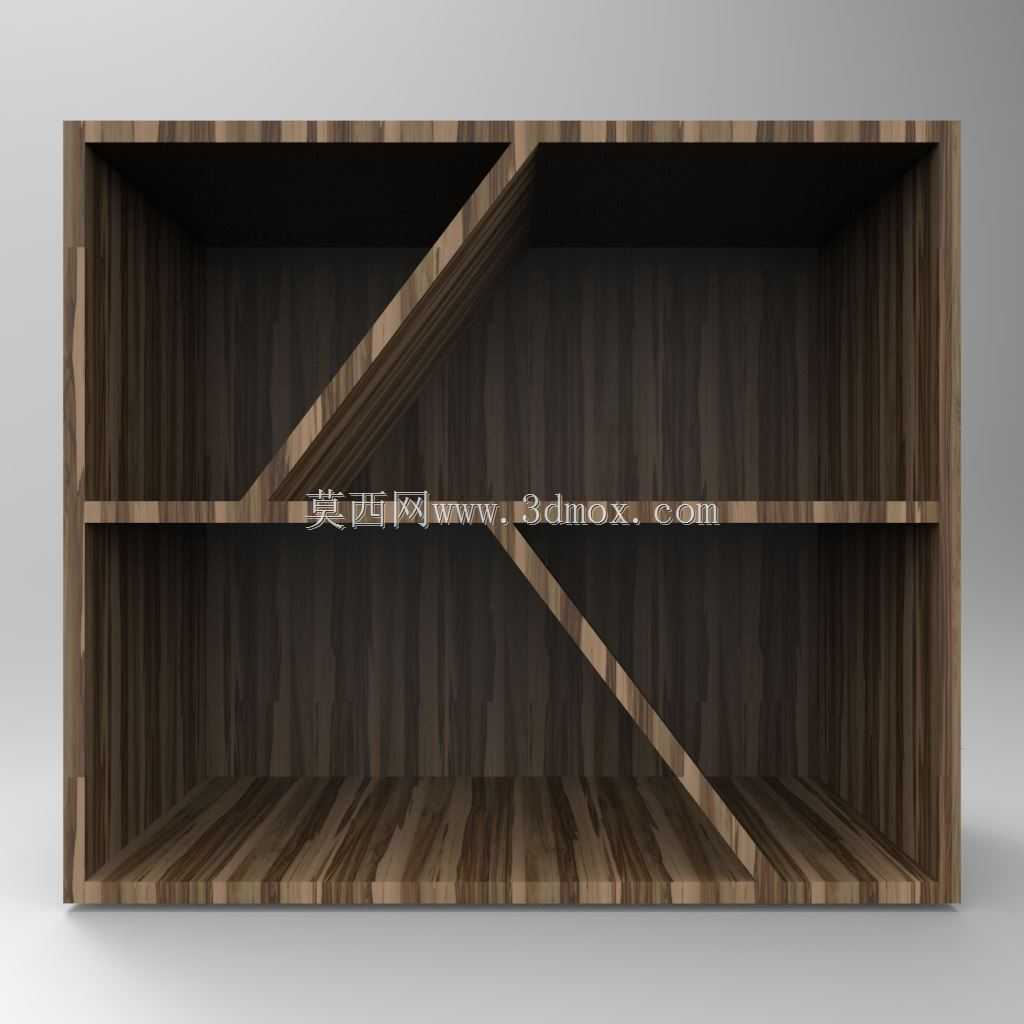

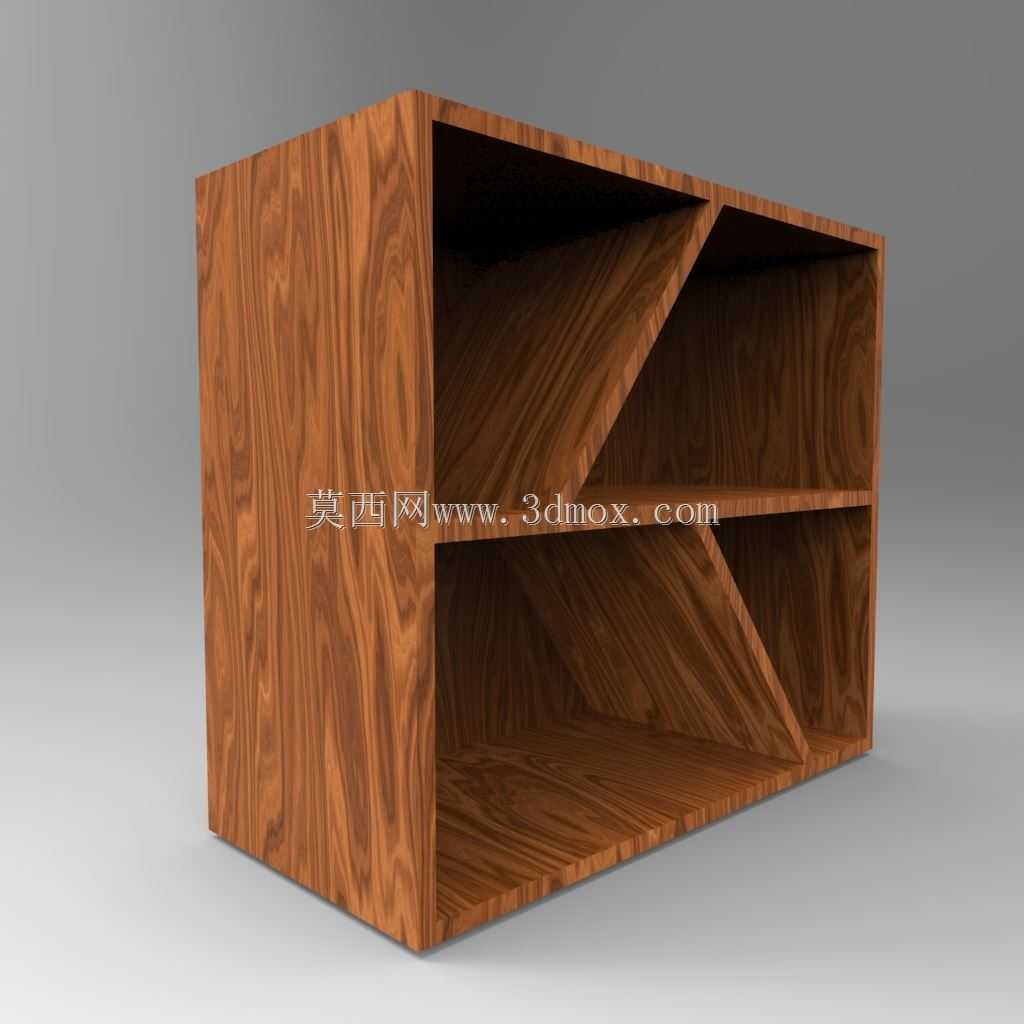

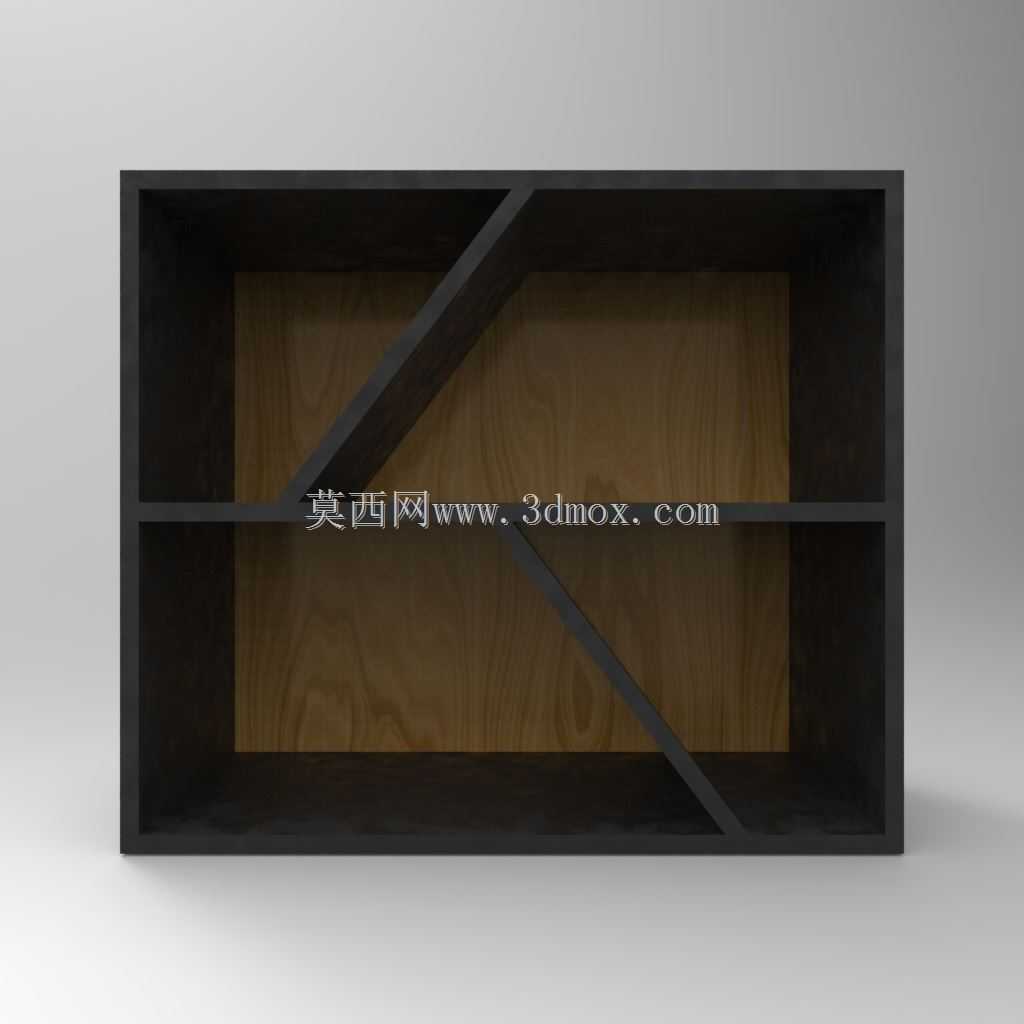

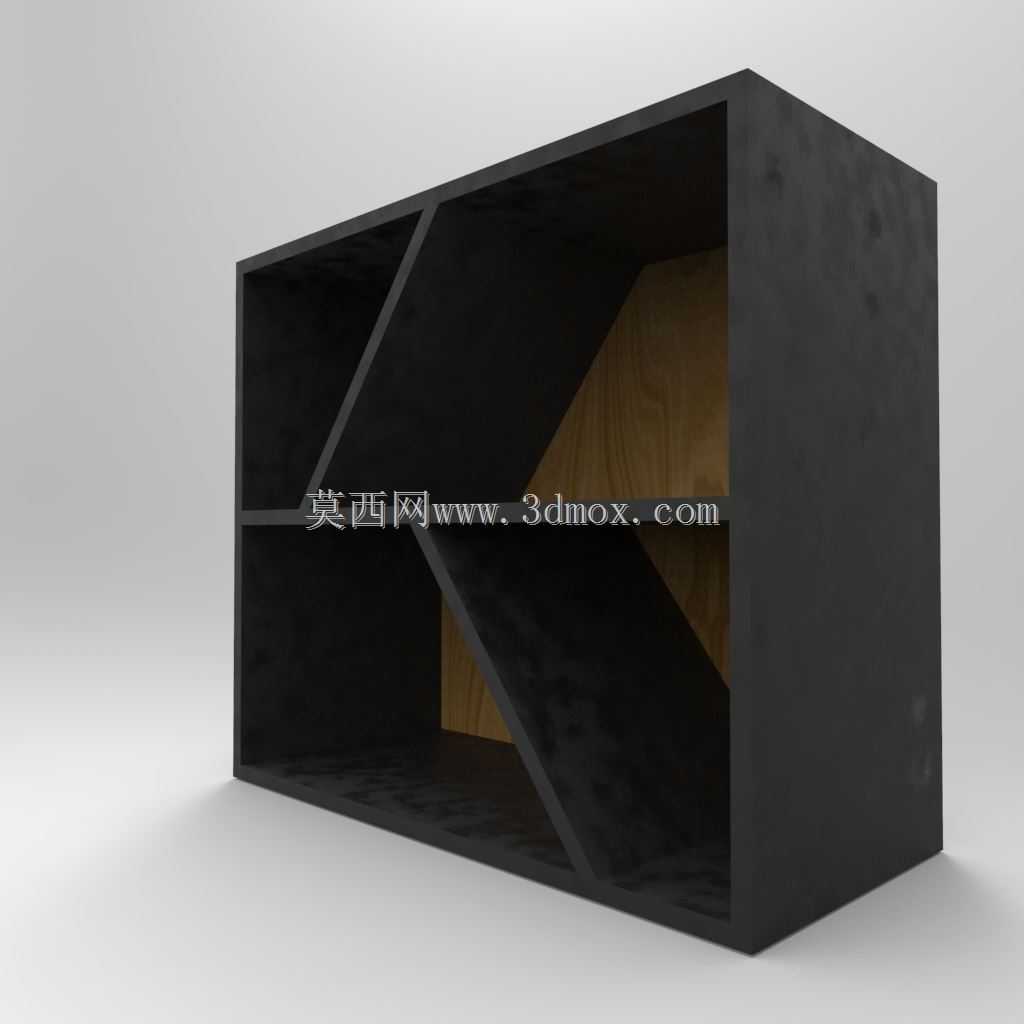

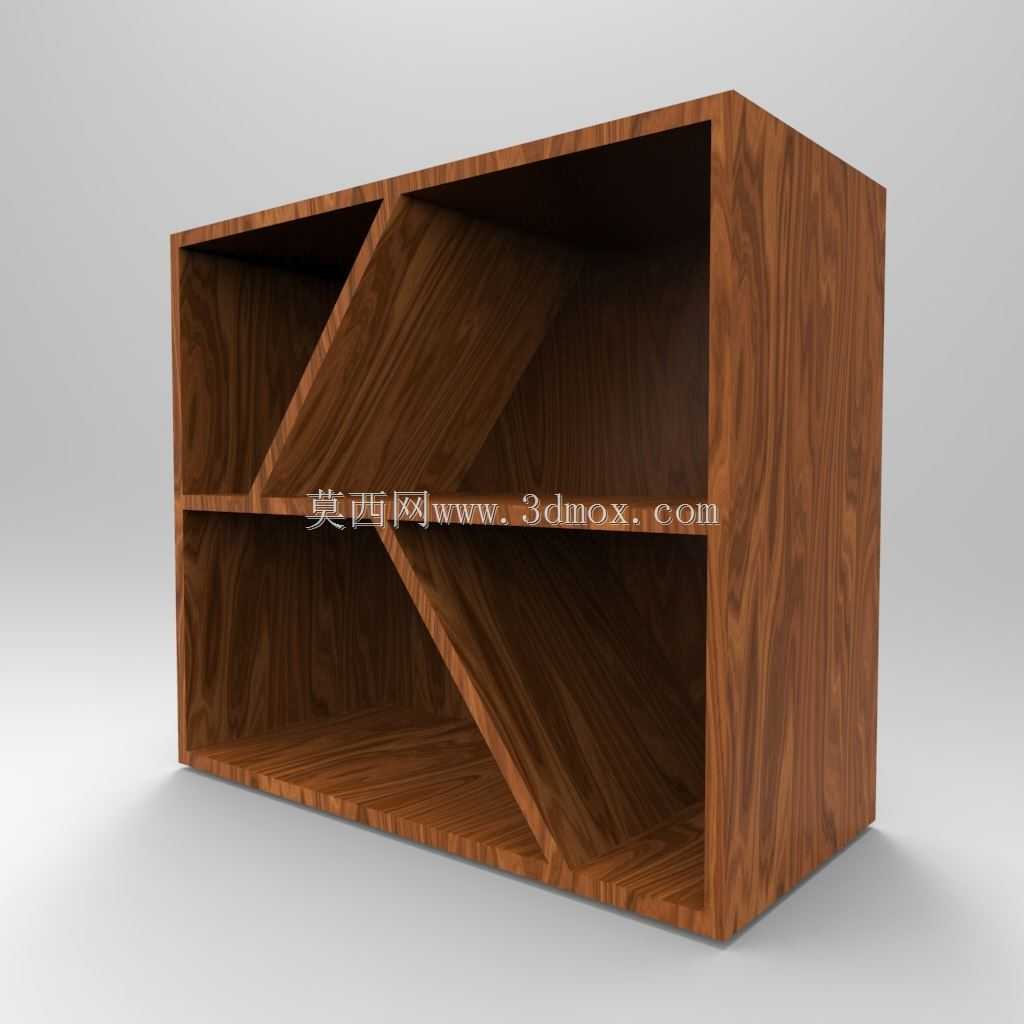

结构设计上，这款顶架没有采用常规的水平垂直均分格板设计，而是加入了两块斜向布置的分隔板，将内部空间分割成四个形态不同的开放式格腔，打破了传统方正格架的呆板视觉效果，同时不同尺寸的格腔可以适配不同规格的摆放物品，比如狭长的斜格可以放置长条状的装饰画、遥控器收纳盒，方正的格腔可以放置摆件、书刊，空间利用率并没有因为斜向分隔而降低。框架部分采用围框式结构，四周的侧板、顶板、底板采用整板裁切，连接位置采用榫卯加五金件加固的方式，保证架体整体的结构强度，即使放置较重的装饰摆件或者影音设备，也不会出现框架变形、格板下垂的问题。内部的横隔板与斜隔板在连接位置做了开槽嵌合处理，隔板的端部嵌入侧板的预留槽内，接触位置涂胶加固，避免长期使用后隔板出现松动移位的情况。

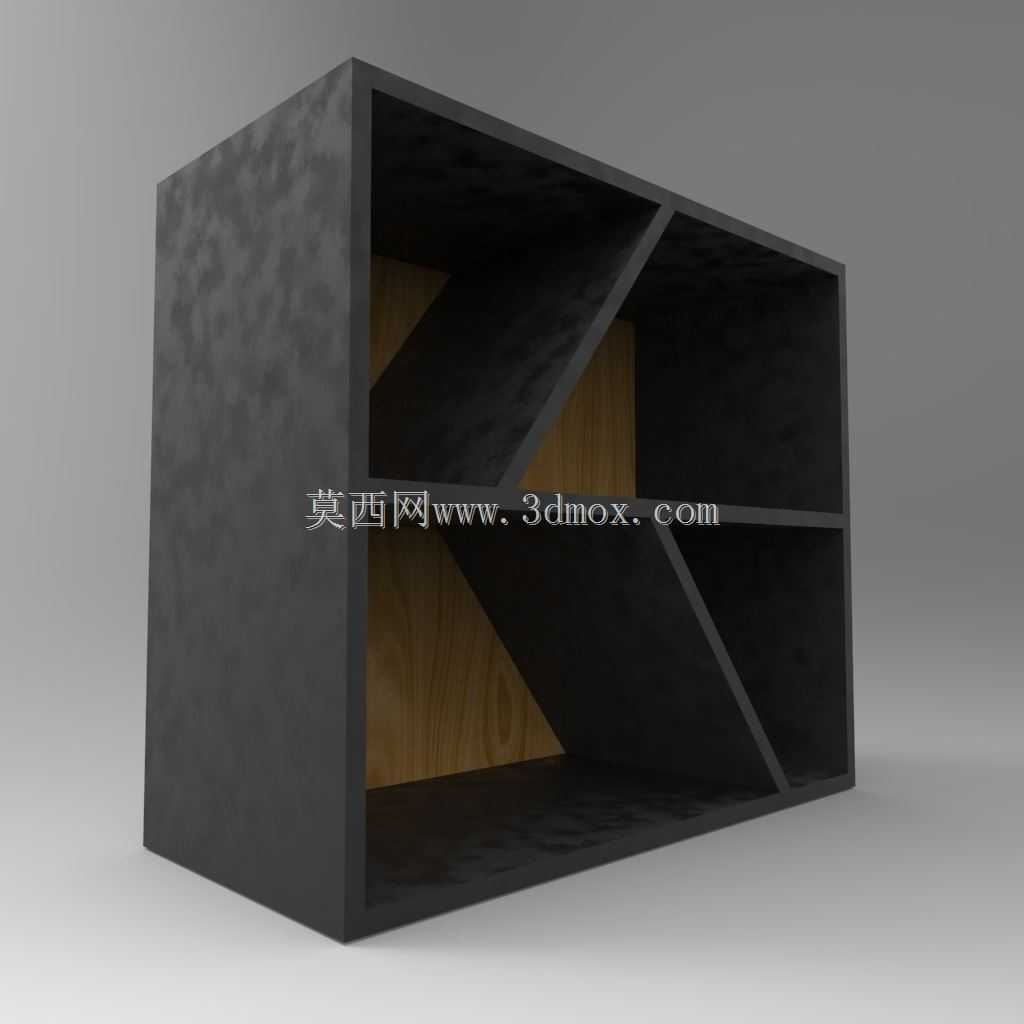

从设计思路的角度考量，斜向分隔的设计除了视觉层面的差异化之外，也兼顾了实际使用的受力需求，斜板与横板、侧板形成了三角形的稳定支撑结构，相比纯水平垂直的格板结构，整体的抗扭强度更高，在运输或者安装过程中受到外力挤压时，不容易出现框架平行四边形变形的问题。架体的内部背板采用木纹质感的饰面板，与外部深色的框架形成材质和色彩的对比，既可以遮挡后部的墙面与走线，也能提升格架内部的视觉层次感，摆放物品时不会因为后部是毛坯墙面显得杂乱。

在实际选型配套时，需要注意这类顶架的承重参数，单层格板的承重需要达到10kg以上，满足摆放常规影音设备、装饰摆件的重量需求，安装时架体的后部需要与墙面做固定连接，采用膨胀螺丝或者角码将架体背部的横梁与墙面基层固定，避免架体受力前倾出现掉落风险。另外格板的边缘做了小圆角打磨处理，没有尖锐的棱角，日常拿取物品时不会磕碰划伤，使用安全性更高。对于结构设计从业者来说，这类开放式格架的设计核心在于平衡视觉效果与结构强度，不能为了追求造型特殊而牺牲结构稳定性，斜向隔板的角度设置也需要经过反复核对，既要保证格腔的尺寸具备实用性，也要保证斜板与其他板件的连接位置受力均匀，不会出现应力集中导致板件开裂的问题。在建模过程中，需要重点核对各个板件的连接位置开槽尺寸，保证装配时间隙均匀，不会出现板件无法嵌合或者缝隙过大的问题，同时预留出五金件的安装位置，避免后续生产时出现孔位干涉的情况。
