金属板翻转卸料锥顶关闭机构

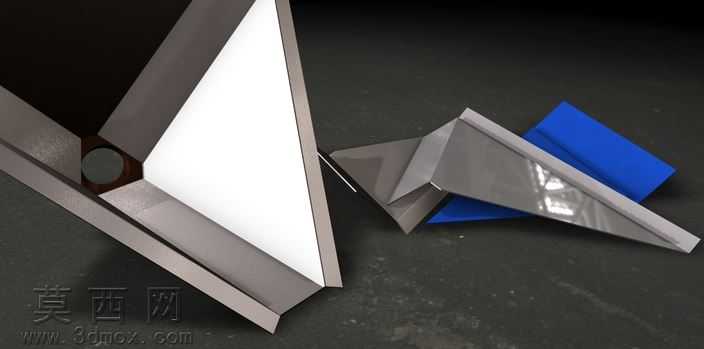

该作品为金属板材质的翻转卸料锥顶关闭机构三维模型，建模阶段采用钣金设计模块完成主体金属板的参数化构建，首先绘制锥面展开的平面草图，通过折弯、放样折弯命令生成多面拼接的锥形主体结构，每一块金属板材的折弯角度、拼接缝隙都经过精准参数校准，确保各板件边缘贴合严密，符合钣金加工的实际工艺要求。模型附带的圆柱连接轴部分采用实体建模方式，通过拉伸、倒角命令完成轴体与锥面连接部位的结构设计，预留的装配间隙符合机械转动副的配合公差标准，能够直观展示机构翻转动作的运动逻辑。渲染阶段采用金属哑光材质赋予主体板材，模拟冷轧钢板经表面处理后的细腻金属质感，调整材质的粗糙度、反射率参数，让金属板的棱边在光照下呈现清晰的高光轮廓，突出钣金构件的硬朗线条；背景采用深灰色哑光地面搭配柔和的影棚布光，通过主光源、补光源、轮廓光的多光源组合，弱化不必要的阴影干扰，清晰呈现锥顶结构的空间形态与各面的拼接关系。结构设计上，该机构以多块弯折成型的金属薄板拼接为锥形封闭结构，通过底部的圆柱轴实现翻转动作，可作为料仓、卸料装置的顶端启闭构件，当机构翻转至闭合状态时，锥形板面可形成密封的锥顶结构，阻挡物料溢出；翻转开启时可形成顺畅的卸料通道，金属板的倾斜角度经过力学角度优化，能够减少物料在板面的残留，同时薄板结构在保证结构强度的前提下有效降低了构件整体重量，降低翻转驱动所需的动力。设计过程中充分考虑钣金加工的工艺可行性，所有折弯处的圆角半径均符合常规钣金折弯的工艺参数，避免出现无法加工的锐角结构，各板件的连接部位预留了焊接或铆接的工艺余量，可直接对接生产加工流程，模型同时提供平面模式的查看选项，可直观展示金属板展开后的平面形态，方便使用者理解钣金构件从平面板材到立体锥顶的成型逻辑。
