带保持架圆柱滚子轴承三维结构设计

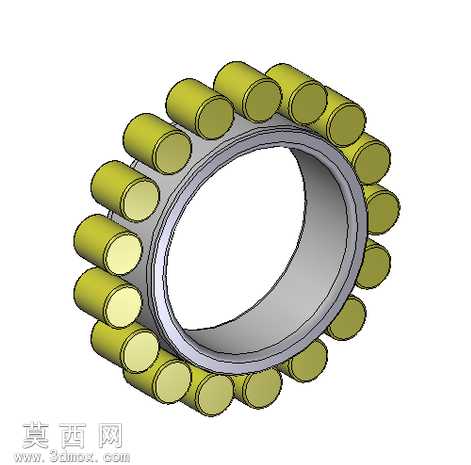

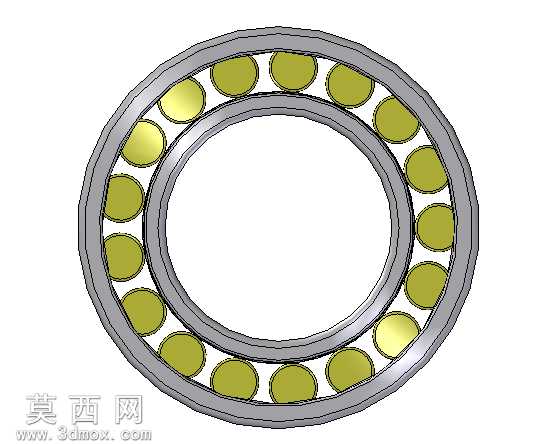

本模型为圆柱滚子轴承的三维实体建模成果，建模过程围绕滚动轴承的实际结构逻辑展开，首先通过草图绘制完成轴承内圈、外圈的截面轮廓，采用回转特征生成内外圈的基础实体，针对内外圈的滚道部位，严格按照圆柱滚子轴承的配合尺寸要求做精准的曲面修整，保证滚道面的圆柱度与粗糙度符合设计规范，确保后续滚子装配后可实现顺畅的滚动接触。其次针对圆柱滚子零件，先绘制单个滚子的圆柱实体，通过圆周阵列命令按照保持架的兜孔间距完成等距排布，保证所有滚子的轴线与轴承轴线保持平行，相邻滚子间预留合理间隙避免运转时发生干涉。保持架部分采用兜孔式结构设计，通过拉伸、切除命令完成单个兜孔的轮廓构建，再通过圆周阵列生成整圈兜孔结构，兜孔内壁做圆角过渡处理，避免应力集中，同时保证对滚子的限位作用，防止滚子在运转过程中发生脱落或偏斜。材质设置上，轴承内外圈与滚子采用轴承钢材质参数，赋予金属高反光的金属质感，表面做细微的磨砂纹理处理还原真实轴承的加工表面效果，保持架采用铜合金材质参数，设置偏暖的金属色泽与内外圈形成视觉区分，便于观察装配结构。渲染阶段采用柔和的环境光搭配定向补光，清晰呈现轴承各部件的轮廓边界与装配关系，通过半透明辅助显示可直观观察内部滚子与滚道的配合状态。整个建模过程严格遵循圆柱滚子轴承的实际装配逻辑，各部件间保留合理的装配间隙，还原真实轴承的可活动特性，可用于机械传动结构的装配演示、运动仿真以及五金配件的结构展示场景，模型结构完整无缺失特征，各部件可单独拆分编辑，方便后续根据不同尺寸规格做参数化调整，适配不同的轴系装配需求。
