输送机配套三爪支撑脚架结构设计

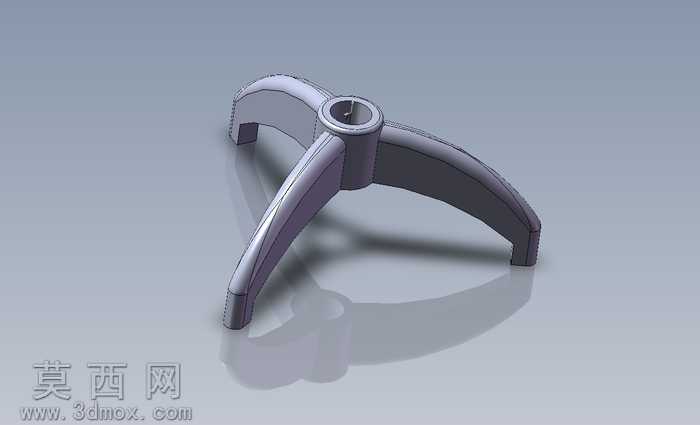

本作品为输送机配套使用的三爪式支撑脚架，采用三维参数化建模方式完成整体结构设计，建模过程中以支撑稳定性为核心设计导向，先通过基准轴与基准面搭建整体定位框架，确定中心安装套筒的轴心位置，再以中心套筒为原点，按照120°圆周均布的方式排布三条支撑腿，保证三个支撑脚的落点处于同一水平圆周上，从结构根源上避免支撑偏载、受力不均的问题。建模阶段对中心套筒做了适配安装的结构设计，套筒内部预留标准安装孔径，顶部做倒角过渡处理，既方便配套轴件的装配插入，也能消除安装时的锐边磕碰风险；套筒与三条支撑腿的衔接位置做了圆弧过渡加厚处理，通过圆角特征优化应力传递路径，避免载荷集中在衔接拐角处造成结构断裂。三条支撑腿采用向外舒展的弧形流线造型，从中心衔接处向外向下平滑延伸，腿身截面采用渐变式设计，靠近中心套筒的位置截面尺寸更大，向支撑脚末端逐步收窄，在保证整体结构强度的同时合理控制构件重量，减少不必要的材料消耗；支撑腿的末端做了平底接触面设计，增大与安装基面的接触面积，降低接触面的压强，避免支撑时压损安装基面，同时提升放置的防滑稳定性。材质渲染阶段选用哑光金属质感的工程材质，模拟铸钢支撑件的真实表面质感，调整环境光与反射参数，让模型表面呈现出均匀柔和的金属反光，清晰展现支撑腿的曲面弧度与结构轮廓，通过光影效果凸显各部分的结构衔接关系。整体设计充分考虑输送机运行时的震动承载需求，三爪均布的结构相比单腿或双腿支撑拥有更优的抗倾覆性能，即使在输送机运行产生小幅震动的工况下，也能保持稳定的支撑状态，不会出现侧翻、晃动的问题；所有结构边角都做了倒钝处理，没有尖锐外露的棱角，兼顾了安装使用过程中的操作安全性。建模过程中对各部分的装配尺寸做了参数化关联，若需要适配不同规格的输送机安装需求，只需调整中心套筒孔径、支撑腿长度等核心参数，即可快速生成对应规格的脚架模型，大幅提升同系列构件的设计效率。
