游艇舱门液压阻尼抑制装置结构模型

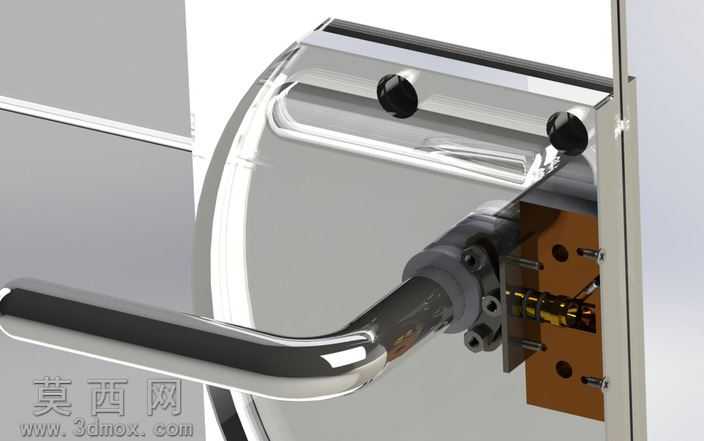

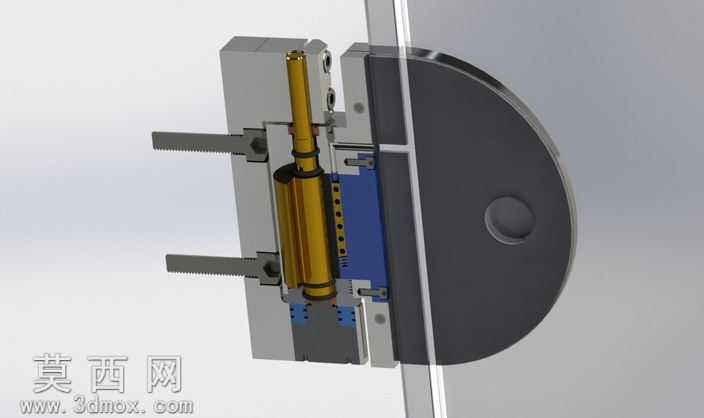

本模型为大型游艇配套的风断路舱门液压抑制设备三维结构，建模过程中严格遵循船用舱门启闭的实际工况逻辑，对整体装配结构进行1:1等比例还原。建模阶段首先完成核心安装基座的特征搭建，基座上预留的多组螺栓安装孔位、定位卡槽均按照实际装夹需求绘制，保证基座与舱门门框、门板的装配对位精度。核心阻尼执行部分采用同轴分层结构设计，外层为金属导向套筒，内层集成液压流道、阻尼阀芯与复位弹性组件，建模时对阀芯的径向通油孔、节流槽结构做了精细化特征处理，清晰展现液压油的流通路径；与门板连接的铰链转臂部分，还原了转轴处的轴肩定位、耐磨衬套的装配间隙，转臂与门板连接的固定螺栓孔位按照实际安装排布绘制，保证结构的装配合理性。渲染阶段针对不同部件匹配对应材质表现：金属基座、铰链转臂采用哑光不锈钢材质，调整金属粗糙度与反射参数还原船用金属件的磨砂质感；液压套筒部分做了黄铜金属材质区分，表面添加细微的加工纹理提升真实感；密封胶层、缓冲垫片采用深蓝色橡胶材质，调整材质的漫反射与凹凸参数，还原橡胶件的软质视觉特征；门板部分采用深色哑光金属材质，表面添加细微的颗粒质感模拟船用门板的漆面效果。设计思路围绕舱门启闭的阻尼缓冲需求展开，针对强风环境下舱门易被猛然吹动、撞击门框或夹伤人员的问题，将传统机械铰链替换为集成液压阻尼的铰链结构，在不改变原有舱门外观安装尺寸的前提下，在铰链内部集成微型液压回路，当舱门被外力推动时，转轴带动内部柱塞运动，迫使液压油通过预设的节流缝隙流动，利用油液的流动阻力产生阻尼力矩，抵消强风带来的冲击载荷；同时在液压回路中设置压力调节组件，可根据舱门的实际重量、使用场景调整阻尼力大小，当舱门处于关闭位置时，阻尼结构自动锁止避免舱门被风吹开，当用户主动启闭舱门时，阻尼力保持在合适区间保证操作手感顺畅，不会出现启闭卡顿的问题。模型完整展现了各部件的装配关系，可清晰观察内部液压阻尼组件与外部铰链、门板、基座的连接逻辑，所有配合面的间隙、安装定位特征均做了准确还原，能够直观呈现该抑制装置的工作原理与结构特点。
