桌面级双喷头FDM3D打印机整机结构设计

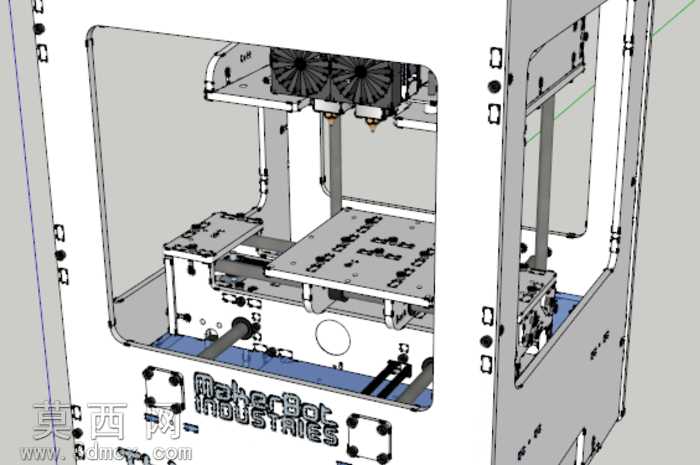

本作品为桌面级双喷头熔融沉积成型3D打印机的整机三维结构设计，建模过程严格遵循桌面级增材制造设备的实际装配逻辑与功能需求，完整还原设备从外框架到内部功能组件的全部结构细节。建模阶段首先搭建设备的封闭式钣金外框架，框架采用薄板折弯成型的对称式结构，预留喷头组件、打印平台、传动导轨的安装定位孔位，同时在框架侧壁设计散热格栅、走线槽与操作面板的安装位，保证框架的结构强度与装配兼容性。核心打印组件部分，采用双喷头并行的挤出结构设计，每个喷头模组集成加热块、喉管、挤出齿轮与散热风扇，双喷头独立固定在X轴横向滑台上，可实现双色或双材料的切换打印，喷头上方的双散热风扇采用轴流扇叶结构，建模时还原扇叶的曲面造型与风道导流结构，保证打印过程中喉管段的散热效率，避免耗材提前熔融造成堵头。运动传动结构部分，X轴采用双光轴导轨搭配同步带传动的结构，Y轴传动组件集成在打印平台下方，打印平台采用镂空铝板结构设计，表面预留加热床的安装螺孔，平台通过直线轴承与Y轴光轴配合，由步进电机通过同步带驱动实现前后往复运动，Z轴采用双丝杆搭配垂直光轴的传动结构，带动X轴滑台实现精准的垂直升降，建模时还原丝杆的螺纹细节、同步带的齿形结构与直线轴承的装配间隙，保证各运动轴的运动逻辑符合实际设备的运行原理。内部走线与组件布局上，在框架底部预留电源、控制主板的安装腔体，设计专门的走线卡扣与理线结构，避免运动过程中线缆与传动部件发生干涉，整机所有零部件的装配关系均按照实际生产的装配公差进行设计，各连接部位的螺丝孔位、定位销、卡扣结构均完整还原，可直接用于设备的装配验证、结构优化与样机生产参考，材质渲染阶段对钣金外框赋予哑光白金属漆材质，光轴、丝杆赋予抛光金属材质，打印平台赋予磨砂铝板材质，风扇扇叶赋予黑色工程塑料材质，通过材质区分清晰展现各部件的功能属性与装配层次，整体结构紧凑合理，兼顾桌面级设备的小体积优势与双喷头打印的功能拓展性。
