桌面卡扣式瓶装水放置托架结构设计

日常办公、实验室操作台、小型设备操控工位的桌面空间往往十分紧凑，常规平放的瓶装饮用水容易被碰倒，洒出的液体可能渗入键盘、实验仪器、设备操作按键缝隙，造成电路短路、记录文件污损、操作中断等问题，这类小风险在实际生产办公场景中发生概率不低，却往往因为缺乏低成本的适配固定方案被忽略。这款台式水瓶托架正是针对这类窄桌面场景开发的固定置物结构，区别于常见的落地式、夹持桌边式水瓶架，它采用一体化弯折成型的钣金结构，不需要额外的夹持旋钮、紧固螺丝，直接放置在平整桌面即可使用，适配常规500ml-600ml规格的瓶装饮用水，也可兼容同直径的瓶装试剂、小型罐装耗材的临时放置。

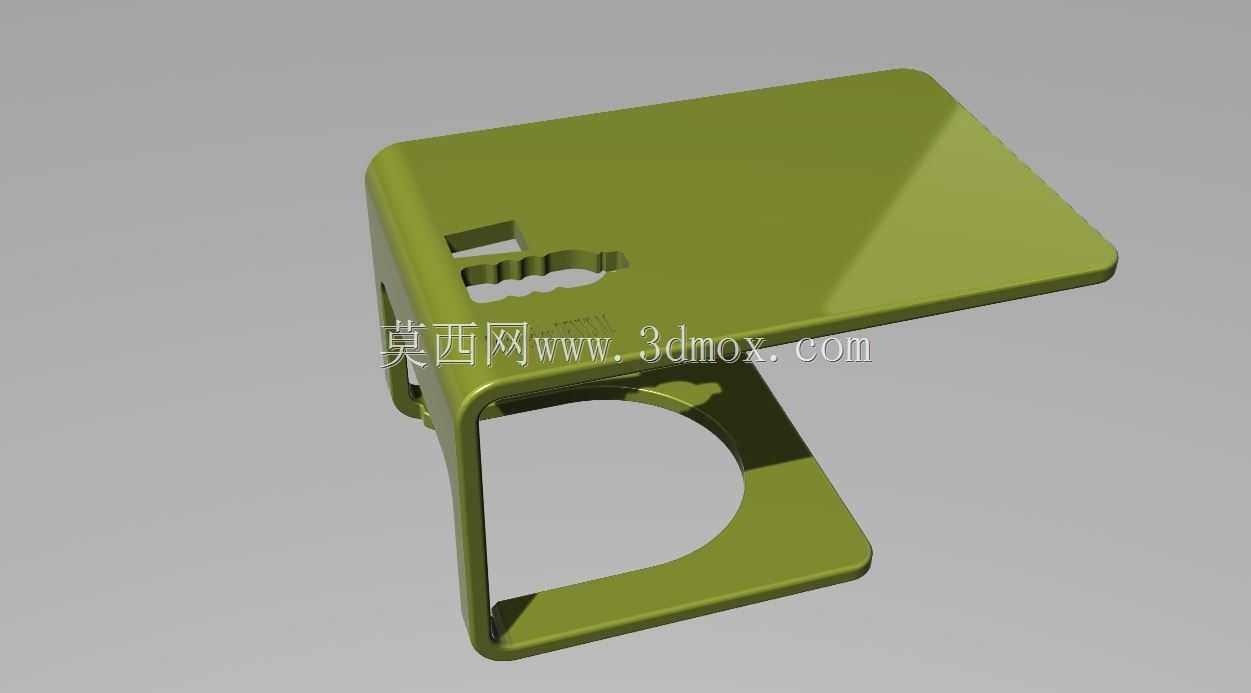

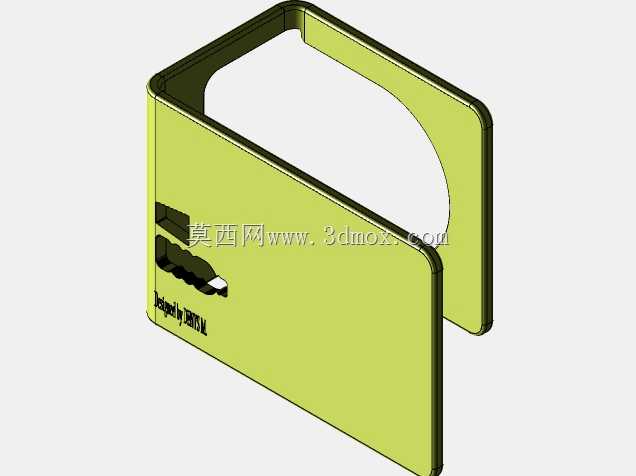

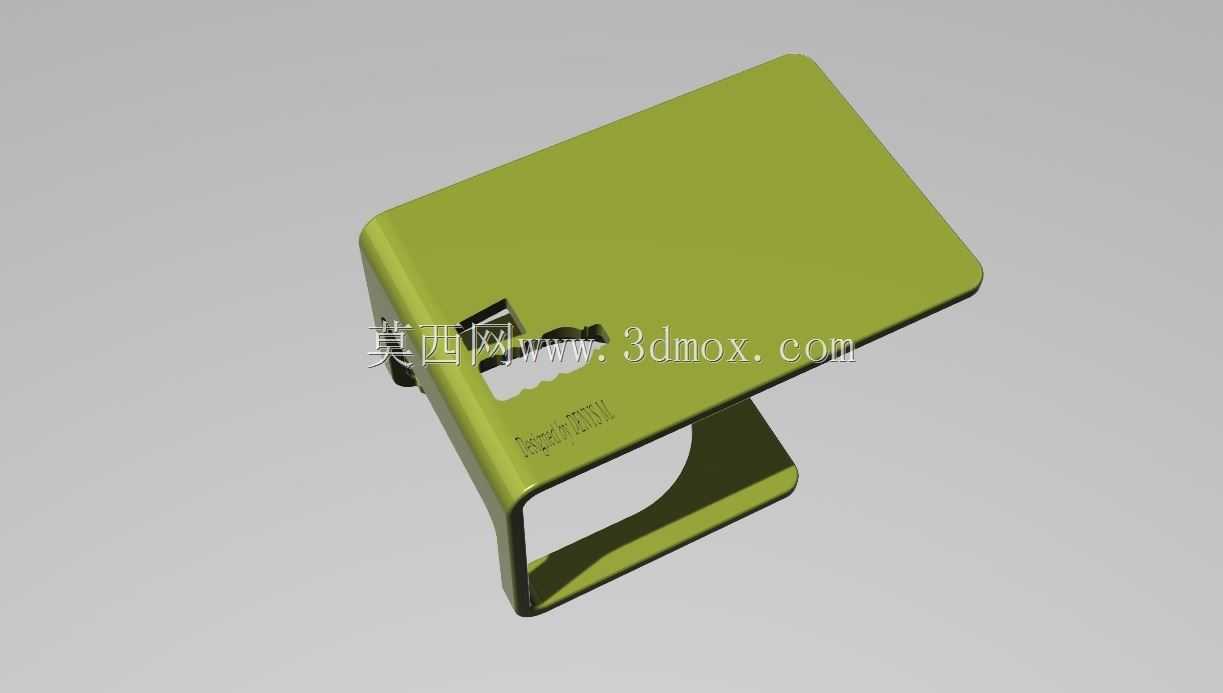

从结构设计逻辑来看，托架整体采用单块钣金弯折成型，没有额外的拼接焊缝、紧固件，生产时仅需要通过激光下料、数控折弯两道核心工序即可完成主体加工，表面做喷塑防锈处理，加工成本低、批量生产效率高，适合作为办公家具配套附件、实验室操作台标配辅具、工业设备操作台配套置物件批量配套。托架底部为平整的支撑面，与桌面接触的边缘做了圆角钝化处理，不会刮伤桌面涂层、玻璃台面等易刮花的接触面，支撑面的宽度经过匹配计算，放置后整体重心落在支撑面范围内，即使受到轻微的侧向触碰，托架也不会出现侧翻。上部的承托面板做了适配瓶身的下沉式卡扣开口，开口轮廓匹配常见瓶装水的瓶身颈部收窄位置，瓶身放入后，卡扣位置刚好卡在瓶肩与瓶盖之间的收窄段，不需要额外的固定结构即可限制瓶身的侧向滑动与倾倒，取放时仅需要垂直向上提起瓶身即可完成取出，单手即可操作，不会干扰桌面其他正在进行的操作。

在安装边界与尺寸适配方面，这款托架的整体占用桌面面积不足半张A4纸，横向宽度控制在120mm以内，纵向深度控制在150mm以内，整体高度不超过100mm，放置在显示器侧边、操作台边角、键盘旁的空余位置即可，不会占用键盘操作、文件摆放、设备操作的核心空间。卡扣开口的直径做了2mm的正向公差适配，可兼容直径在28mm-32mm区间的瓶身颈部，覆盖市面上绝大多数常规瓶装饮用水、瓶装无糖饮料、小型玻璃瓶装试剂的颈部尺寸，对于直径偏差在范围内的容器都可以实现稳定卡合。托架的弯折位置做了R3的圆角过渡，既避免了钣金锐边造成的划伤风险，也提升了弯折位置的结构强度，长期反复取放瓶身也不会出现弯折处开裂、变形的问题。

实际场景使用中，这款托架除了固定瓶装水之外，在生产车间的操作工位上，还可以用来临时放置同直径的罐装润滑油、瓶装清洗剂、小型手持工具的手柄卡放，拓展使用场景不需要额外修改结构。在设计验证阶段，结构重心的匹配是核心调整点，最初的方案支撑面纵向深度偏短，放置满瓶水时受到侧向力容易出现前倾，后续通过调整下部弯折支撑边的伸出长度，将整体重心后移至支撑面的中心位置，即使满瓶状态下受到15N的侧向推力，托架也不会出现倾翻。卡扣开口的位置也经过多轮调整，最初开口过于靠近面板边缘，瓶身放入后重心偏外，后续将开口向面板中心方向偏移15mm，让瓶身的重心刚好落在下部支撑面的投影范围内，进一步提升了放置稳定性。表面处理选用橄榄绿色的耐磨喷塑层，既耐日常使用中的划痕、水渍残留，也适配多数办公桌面、工业操作台的配色风格，不会显得过于突兀。不同于需要螺丝固定、胶粘固定的置物架，这款托架可以随时挪动位置，根据使用者的操作习惯调整放置方位，不需要在桌面钻孔、残留胶痕，对于临时布置的工位、租赁办公场所、移动操作台的适配性更强。
