木工方管导向定位加工辅助器具

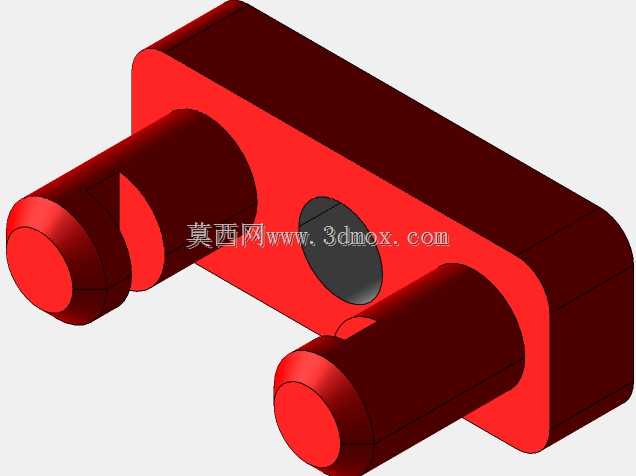

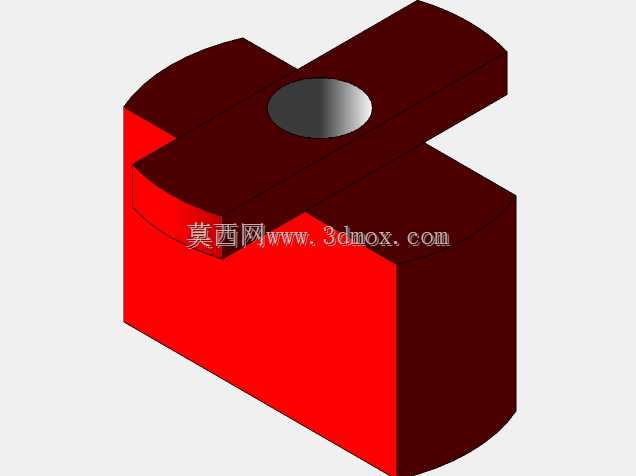

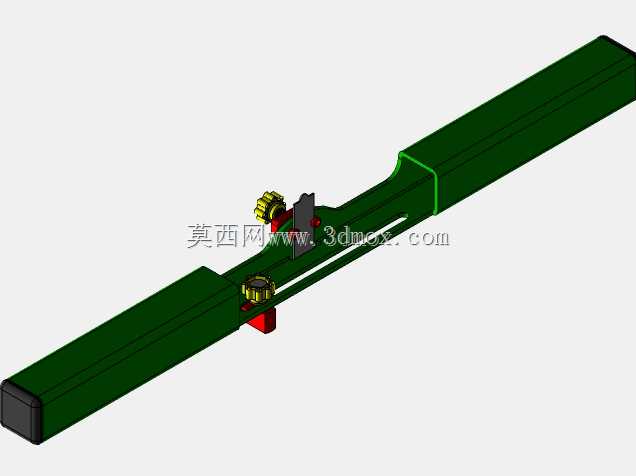

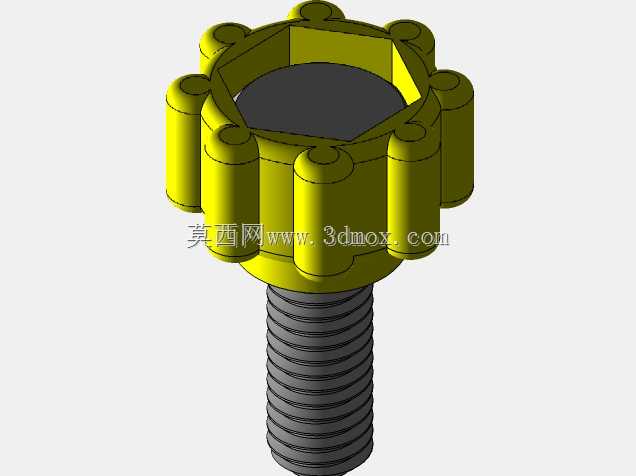

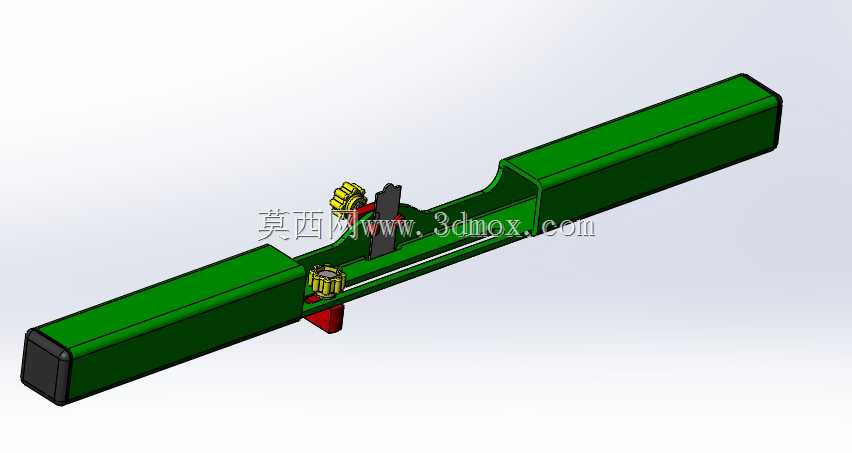

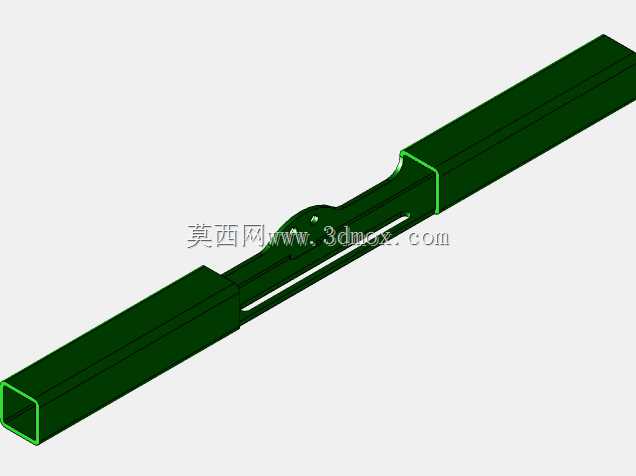

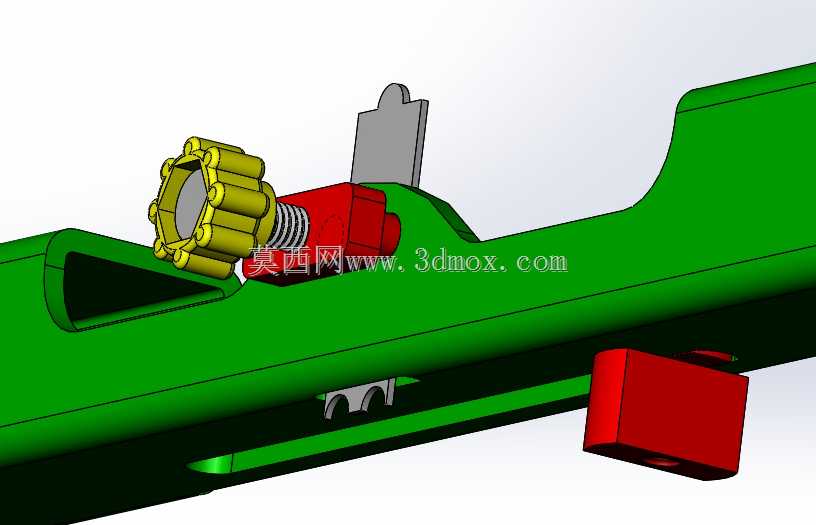

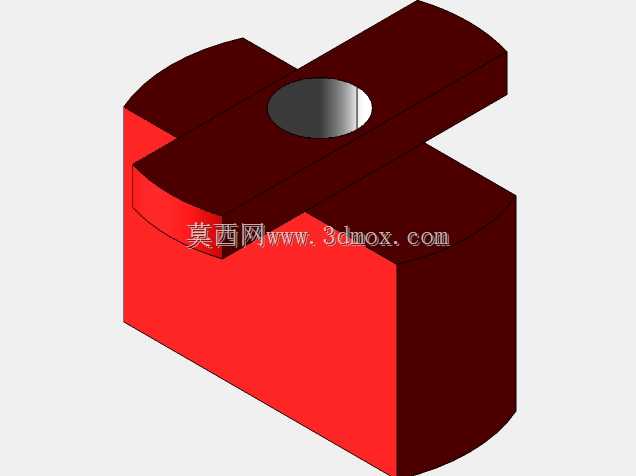

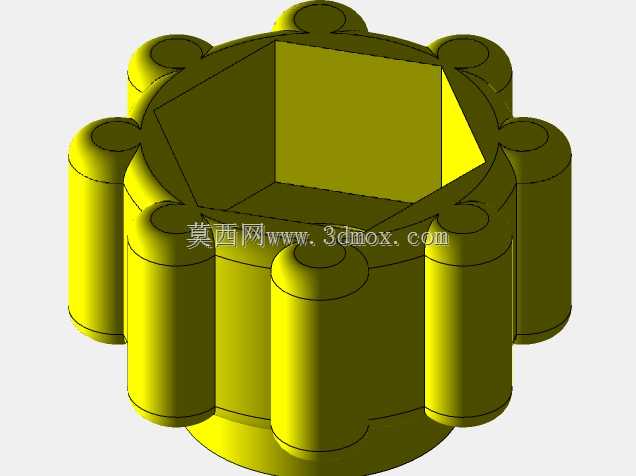

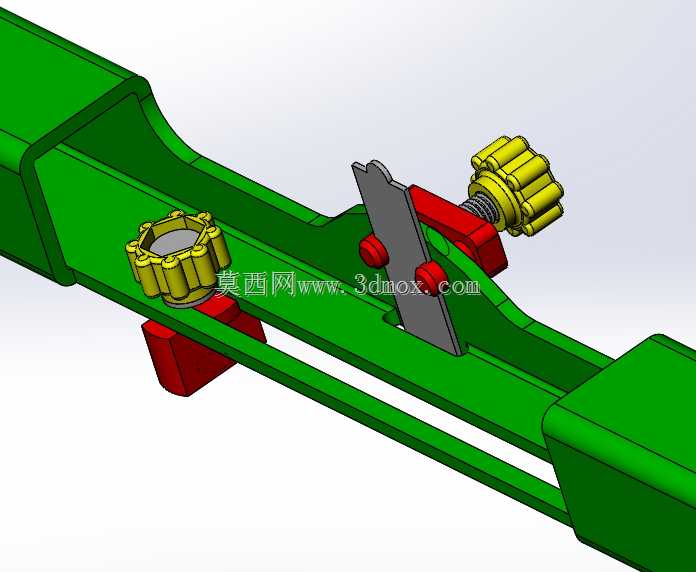

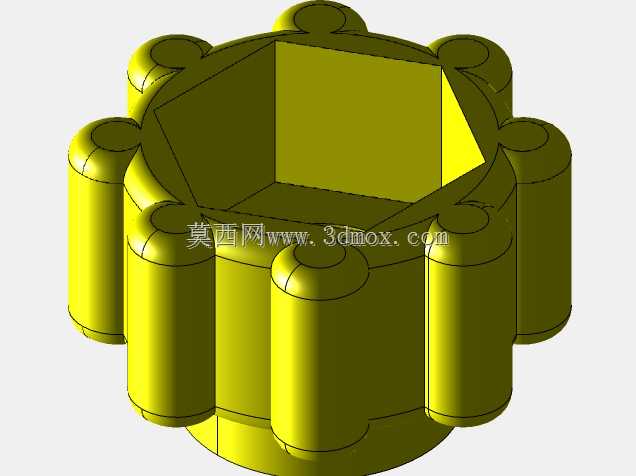

在木工作业现场，不管是实木开料后的直边修刨、装饰木线的连续成型，还是拼板工序里的基准对齐，长期以来都存在手持工件进给偏移、加工轨迹走偏的问题，尤其是新手操作压刨或者镂铣设备时，很容易因为进给力度不均、导向基准不稳，导致木料报废甚至出现安全隐患。这款木工导向辅具的设计初衷，就是解决现场作业里的导向基准缺失问题，没有采用传统木工辅具常用的实木或者硬塑基体，反而选用方形空心管材作为主体承载结构，核心考量是方管本身自带的两个垂直直角面，可以直接作为导向基准面，不需要额外加工基准平面，大幅降低了辅具本身的制作成本，同时方管的空心结构能有效控制整体重量，长时间手持操作也不会产生明显的肌肉疲劳。从结构布局来看，主体方管采用通长设计，跨距覆盖常规木工加工的有效行程，中间的滑动调节组件通过两个锁紧旋钮实现位置固定，旋钮的齿形防滑结构是特意针对木工现场多木屑的工况设计的，即便手上沾有木粉或者轻微的树脂残留，也能徒手完成锁紧操作，不需要借助额外扳手。前端的红色定位挡块采用突出式设计，作业时可以贴靠在加工设备的靠山或者工作台边缘，抵消进给过程中的侧向推力，避免辅具整体偏移。中间的黑色压料片采用弹性钢材制作，压合在木料表面时可以自适应10mm以内的木料厚度差，不需要每次更换木料都重新调整压合间隙，对于批量加工同规格木料的场景，能减少至少三成的辅助调整时间。设计阶段特意将适配的基础方管规格设定为30x30mm，这个尺寸属于工业铝型材和焊接方管的通用常规规格，不管是采购现成的标准型材切割制作，还是利用现场剩余的方管余料改制，都不需要定制特殊截面的材料，普通的木工工坊甚至个人DIY爱好者，只要有基础的钻孔、攻丝工具，就能按照结构尺寸复刻出功能一致的辅具。从安装边界来看，这款辅具不需要和加工设备做硬连接，使用时只需要将主体方管的底面贴平工作台面，侧基准面贴紧设备靠山，调整好滑动组件的位置后锁紧旋钮，将待加工木料卡在压料片下方，顺着方管的轴向推进木料就能完成加工，不会对现有设备的工作台面造成任何改装损伤，也不需要在台面上打孔安装固定件，在台锯、压刨、立铣、带锯等不同类型的木工设备上都能通用。滑动组件和方管的配合间隙控制在0.2mm以内，既保证滑动调节时的顺畅度，又不会因为间隙过大导致导向精度丢失，实际加工时的直线度误差可以控制在每米0.1mm以内，完全满足实木家具、木作装修的加工精度要求。考虑到木工现场的粉尘环境，所有滑动配合面都没有设计复杂的密封结构，而是采用大间隙敞口设计，木屑落到配合面上时，只需要顺着方管轴向滑动几次组件，就能将木屑带出配合间隙，不会出现木屑卡滞导致调节不畅的问题，日常维护只需要定期在方管表面涂抹少量干性润滑剂，就能保证长期使用的顺畅度。和市面上常见的塑料一体成型木工导向器相比，这种方管拼接式的结构抗摔抗变形能力更强，即便不小心从工作台掉落到水泥地面，也不会出现开裂或者基准面变形的问题，维修替换也很方便，哪个零件损坏只需要单独拆换对应零件即可，不需要整体报废。在实际的木作场景里，不管是做实木衣柜的直边裁板、吊顶木龙骨的定长切割导向，还是木工镂铣时的靠模成型，这款辅具都能提供稳定的导向基准，不需要额外制作复杂的专用夹具，对于小批量多品种的木工作业场景适配性极强，尤其是在现场装修施工没有大型固定台锯的情况下，搭配手持圆锯使用时，能有效保证裁板的直线度，减少后期修边的工作量。
