二战P-38双引擎战斗机精细三维结构

做航空装备结构建模快八年，经手的飞行器三维模型少说也有上百套，这次还原P-38双发战斗机的结构，最开始是帮航展静态展示项目做配套的数字样机，用来提前核对展陈安装的边界尺寸，避免实体机进场后和展架、参观通道出现干涉。很多刚接触航空建模的人容易把双发战机的结构想成两个单发机身的简单拼接，实际P-38的双尾撑布局和常规战机的受力逻辑完全不一样，中间的短舱不仅要容纳座舱、前起落架和武器挂载点，还要承担两侧尾撑传递过来的气动载荷，建模的时候如果没把这个承力路径理清楚，后续做结构强度校核或者1:1等比例展陈模型的受力计算时，很容易出现局部应力集中的问题。

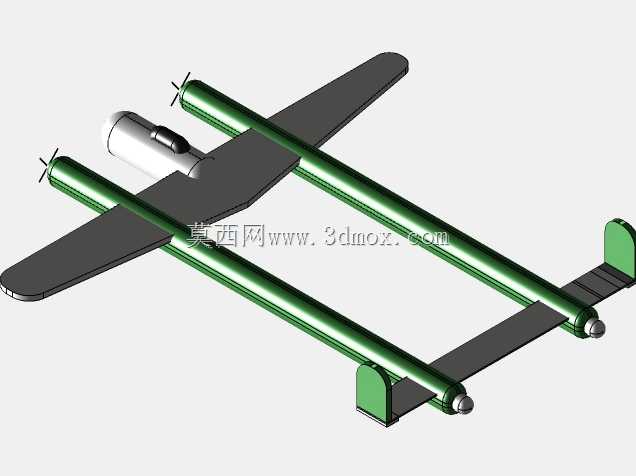

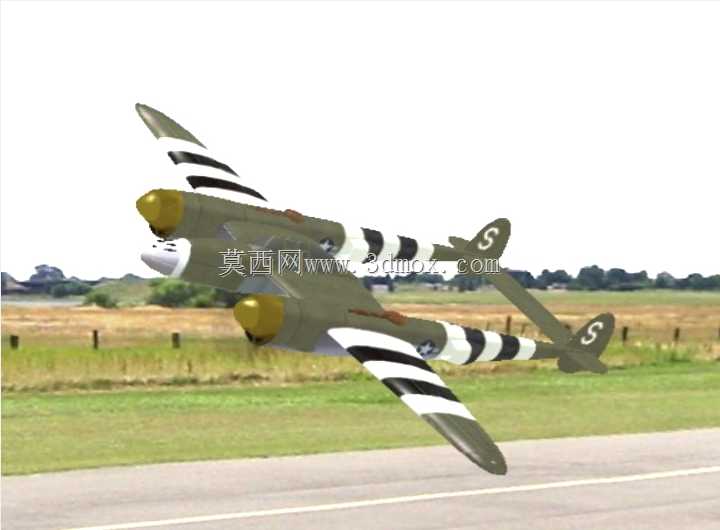

从实际应用场景来说，这个模型除了展陈配套的数字校核，还能给航模开发做结构参考，不少做像真航模的团队需要精准的外形曲面来做模具开模，尤其是机翼上的黑白识别条纹、尾翼上的标识位置，还有发动机整流罩的曲面弧度，差个几毫米，做出来的成品仿真度就会差很多。建模的时候我特意把机身的分段边界做了明确区分，前机身的座舱段、两侧尾撑的发动机段、尾翼连接段、机翼的主翼面和襟翼分段，都是按照实机的维护拆分逻辑来做的，后续不管是做动画演示里的舵面偏转，还是做实体模型的分件打印，都不用重新拆分结构。

说到外形尺寸和安装边界，P-38的翼展和机身长度的比例和常规单发战斗机差异很大，主翼的后掠角度虽然不大，但翼尖的失速特性设计是它的结构特点，建模时我把机翼的翼型数据按照实机的NACA翼型做了精准拟合，机翼前缘的滑油散热器进气口、发动机整流罩下方的排气口位置，都和实机的维护手册尺寸做了对齐，两侧尾撑的水平尾翼连接点，预留了和实机一致的安装接口位置，如果后续要做可动舵面的结构演示，直接在预留的接口位置添加转动副就行，不用重新调整尾翼的曲面结构。前三点式起落架的收放路径我也做了运动校核，主起落架是收进两侧尾撑的发动机舱后方，前起落架收进座舱下方的短舱内，收放过程中不会和周边的蒙皮、管路结构出现干涉，这部分是很多新手建模容易忽略的点，往往只做了起落架的静态位置，没考虑收放时的运动空间，后续做动画或者实体模型的可动结构时就会出问题。

设计思路上我没有做过多的简化，机身表面的铆钉线、蒙皮的拼接缝都按照实机的工艺分块做了细节还原，不是那种为了渲染好看随便加的装饰线，每一条蒙皮缝的位置都对应实机的钣金拼接位置，包括机翼上的编队标识条，宽度和间距都是按照历史照片的比例换算的，没有随意调整尺寸。座舱盖的曲面做了厚度处理，不是单层的片体，后续如果要做透明件的渲染或者实体模型的透明件加工，能直接提取曲面数据。发动机整流罩的散热鱼鳞片也做了单独的结构，不是贴在整流罩上的贴图，每一片鳞片的转动轴位置都做了预留，要做不同飞行状态的散热调节演示时，能直接给每片鳞片设置转动角度。

从功能特性来说，这个模型的结构层级是按照实机的系统划分来建的，动力系统、起落架系统、操纵翼面、机身结构分别放在不同的图层里，做结构展示的时候可以单独隐藏某一部分的蒙皮，露出内部的承力框架结构，不管是做航空科普的演示动画，还是做教学用的结构拆解课件，都不用重新整理模型的层级。另外我在建模时特意控制了曲面的公差，所有相邻曲面的间隙都控制在0.1mm以内，不会出现曲面缝隙过大或者重叠的问题，导入到不同的三维软件里做后续处理时，不会出现破面或者几何错误，省了很多修复模型的时间。

之前有个做航空主题研学基地的客户，拿这个模型做互动展项的数字底座，观众可以在触控屏上拆解战机的各个结构，查看每个部分的功能，就是因为模型的分件逻辑和实机的结构拆分一致，拆解演示的时候逻辑很顺畅，不会出现不符合实际结构的拆分方式。还有做静态仿真模型的厂商，用这个模型的数据做蚀刻片的设计，上面的蒙皮接缝、检修口位置都能直接对应，不用再反复对照实机照片测量尺寸。其实做这类航空装备的三维模型，最核心的不是把外形做的像，而是要符合实机的工程逻辑，哪怕是用来做展示或者科普的模型，结构逻辑不对，懂行的人一眼就能看出问题，这也是我这么多年做建模一直坚持的，不管模型用在什么场景，工程逻辑的准确性永远是第一位的。
