带蓝色柄部尖头硬质合金冲针结构

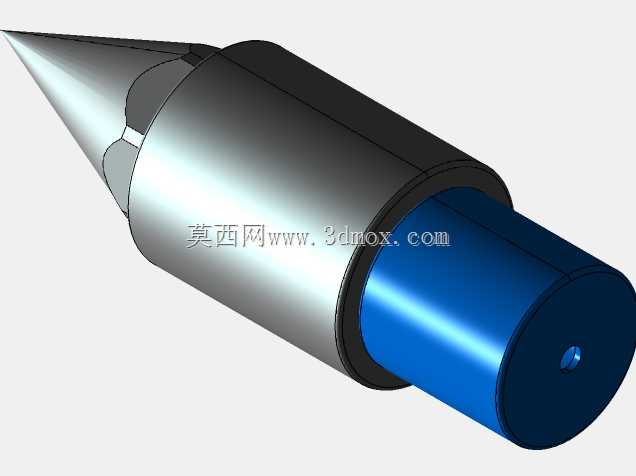

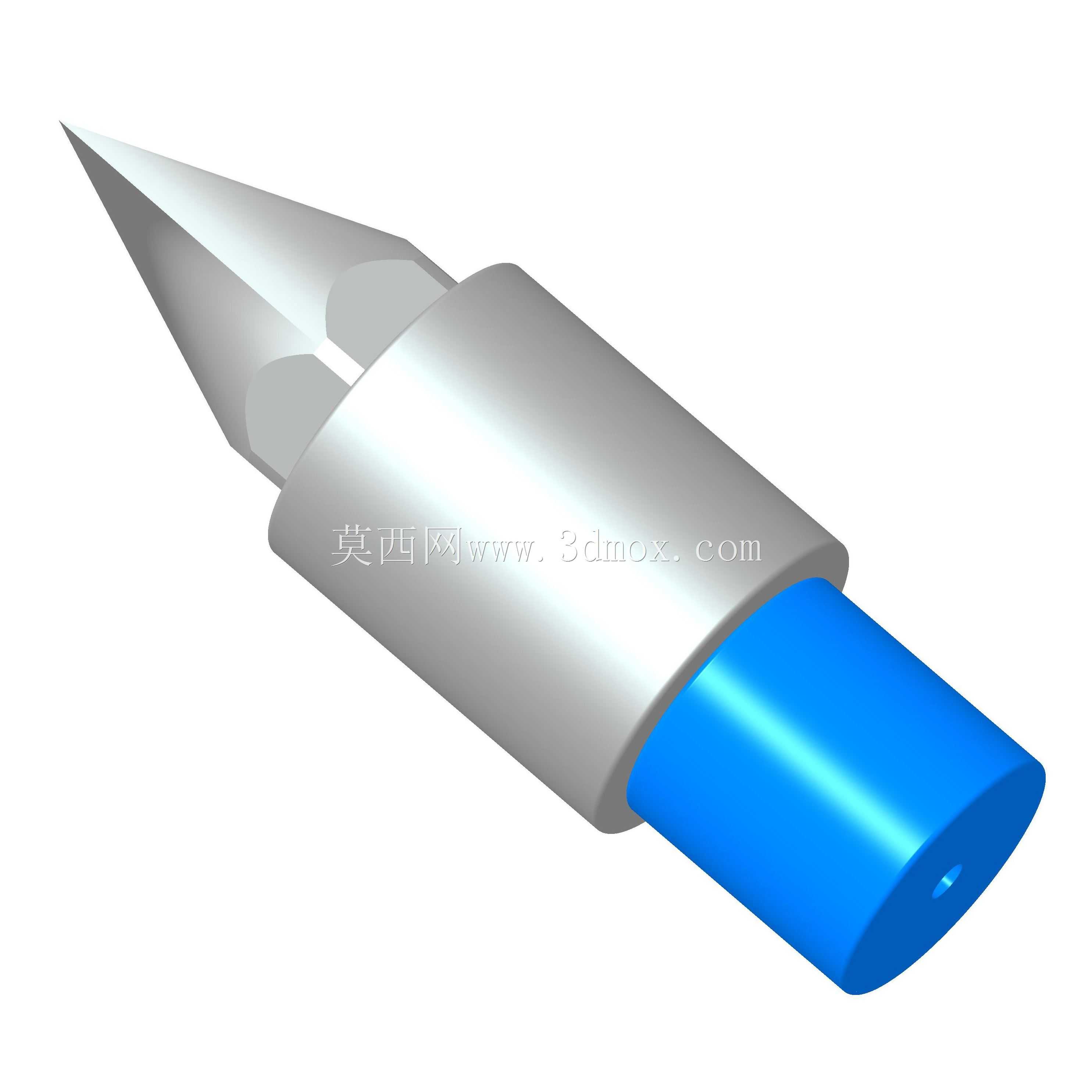

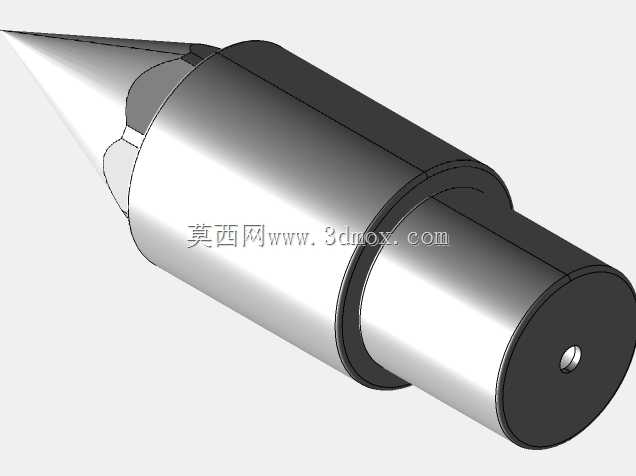

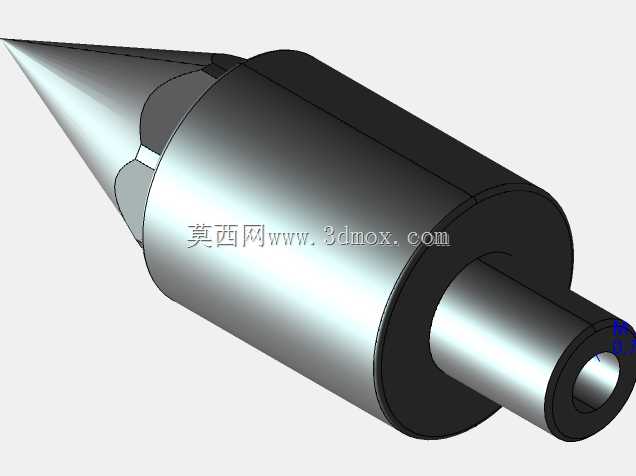

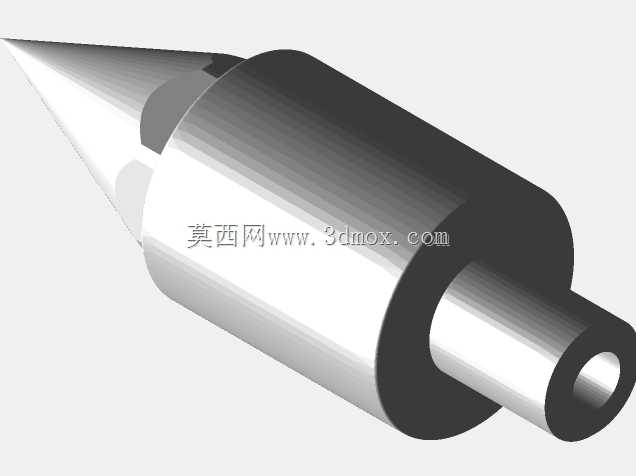

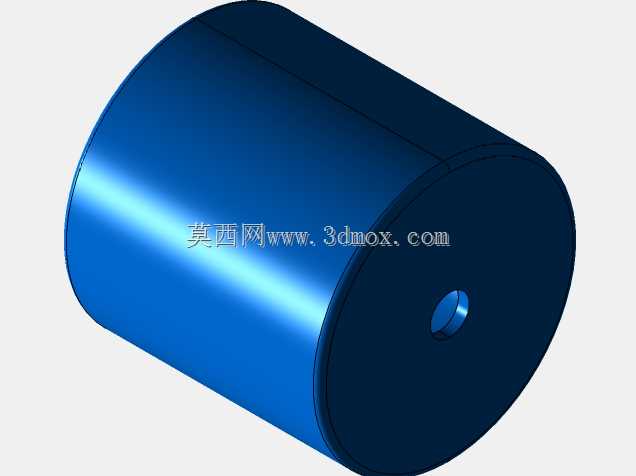

在五金冲压、钣金加工以及小型零部件精密装配的车间场景里，这类带蓝色柄部的尖头冲具是工位上高频使用的易耗工装配件，日常多安装在小型手动冲压台、气动压合机或者定制工装的滑移压座上，承担薄料冲孔前定位、软质板材打点标记、细小销钉压装导向、塑料件水口冲切前的预对位等实际作业任务。从结构设计逻辑来看，整个冲具做了三段式的功能分区，最前端的尖头段采用大锥角收敛设计，锥面做了连续平滑过渡，没有台阶棱角，这样的设计一方面能保证接触工件时快速刺入定位，不会在接触瞬间发生滑移跑偏，另一方面锥面的受力分布更均匀，在承受轴向压载时不会出现应力集中导致的尖端崩裂，日常加工0.5-2mm厚度的冷轧钢板、铝板或者硬质PVC板材时，尖头的刺入阻力比小锥角冲头降低近三成，作业时的操作反馈更清晰。中间的圆柱主体段是整个冲具的受力承载段，直径大于前端尖头的根部直径，也大于尾部的安装柄直径，形成了两个清晰的轴肩，靠近尖头一侧的轴肩可以作为冲压行程的硬限位，当冲具下行到设定位置时，这个轴肩会贴合工装的定位端面，避免冲头刺入过深损伤工件背面的支撑工装；靠近柄部一侧的轴肩则是安装时的轴向定位面，装配时柄部插入安装座的孔位后，这个轴肩贴紧安装座端面，就能保证冲具的伸出长度固定，不需要每次更换冲头都反复调整行程参数。尾部的蓝色柄部是安装配合段，表面做了光滑的精加工处理，直径公差控制在h7级别，和标准的弹性夹头、快换式冲座孔位可以实现间隙配合，安装时不需要额外打磨修配，直接插入后拧紧夹头的锁紧螺钉就能完成固定，更换单件冲具的时间可以控制在十秒以内，适配快换工装的作业节奏。从安装边界尺寸来看，中间主体段的外径是整个冲具的最大回转直径，设计时预留了和周边工装的安全间隙，在安装座带动冲具做上下快速往复移动时，不会和侧边的定位挡块、送料轨道发生干涉，整个冲具的总长度适配常规小型压装工位的行程范围，不需要额外加装接长杆就能满足15-30mm的作业行程需求。实际使用过程中，这类冲具的尖头磨损后可以在工具磨床上重新修磨锥面，只要修磨后锥面的同轴度控制在0.02mm以内，就可以继续投入使用，不需要整体报废，能有效降低车间的工装耗材成本。在设计建模时，整个零件的同轴度公差以中间主体段的外圆柱面为基准，前端尖头和尾部柄部的径向圆跳动都控制在0.01mm以内，保证高速往复运动时不会出现偏摆，避免冲出来的定位点出现偏移，或者压装销钉时出现孔位错位的问题。另外，主体段和柄部的衔接位置做了微小的圆角过渡，避免热处理时这个位置出现淬火裂纹，提升零件的整体抗冲击性能，即使在频繁的冲击载荷下作业，也不会出现柄部断裂的情况。日常车间作业里，这类冲具还可以根据不同的作业需求更换不同锥角的尖头，比如针对较硬的不锈钢薄板，可以选用稍小一点的锥角提升刺入能力，针对软质的铝件或者塑料件，可以选用稍大的锥角避免刺入过深导致工件变形，而统一的柄部和主体段尺寸可以保证不同尖头规格的冲具都能适配同一套安装工装，减少工装的储备种类。
