禧玛诺山地车中锁碟刹制动盘设计

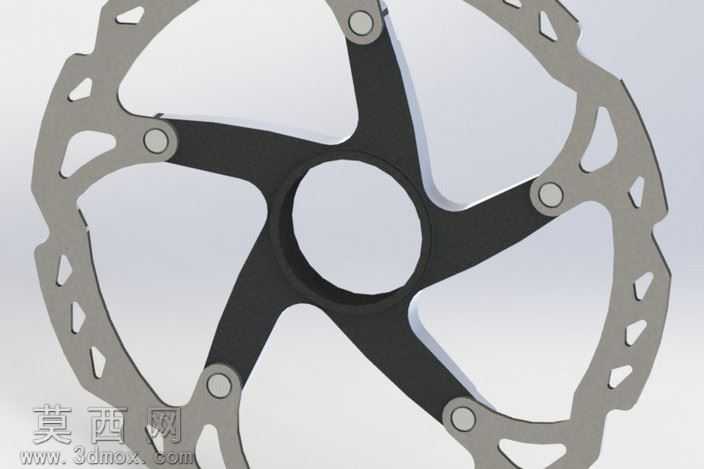

本作品为山地车用中锁规格碟刹制动盘三维建模成果，建模过程以真实禧玛诺XTR系列160mm规格碟刹盘实物为参考，采用SolidWorks完成全参数化结构搭建，完整还原产品的功能结构与外观特征。建模阶段首先完成中心锁合基座的参数绘制，精准匹配中锁花鼓的安装配合尺寸，保证基座内孔、锁止卡位的公差符合通用安装标准，为后续装配提供准确的配合基准。随后完成五辐支撑骨架的曲面建模，每根辐条采用变截面流线型设计，既保证结构强度又兼顾轻量化需求，辐条与中心基座、外盘片的连接位置均做了圆角过渡处理，还原真实产品的应力分散结构，避免应力集中导致的部件断裂问题。外摩擦盘片部分采用独立实体建模，完整还原盘片表面的镂空散热孔结构，这些不规则排布的镂空孔不仅能够降低整体重量，还能在制动过程中引导空气流动，带走摩擦产生的热量，避免长时间制动出现热衰减现象，盘片边缘的切削倒角也按照实物特征做了精准还原，保证安装与使用过程中的安全性。材质与渲染阶段，针对五辐支撑骨架采用哑光黑色金属材质，模拟铝合金阳极氧化后的表面质感，调整材质的粗糙度与金属度参数，还原表面细腻的磨砂触感；外摩擦盘片采用拉丝不锈钢材质，添加细微的表面划痕与使用纹理，还原金属摩擦盘的真实质感，中心安装孔位的金属衬套做了高亮金属处理，区分不同部件的材质差异。渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现部件的结构层次与材质差异，阴影参数调整柔和，突出碟刹盘的立体轮廓。设计过程中充分考虑制动盘的实际使用需求，整体结构采用浮动式连接设计，五根辐条与外盘片通过六个独立的铆钉点位实现连接，建模时精准还原每个铆钉的安装位置与结构，这种浮动连接结构能够让外摩擦盘在制动受热时拥有微小的形变空间，避免盘片受热变形导致的刹车蹭碟、制动力下降问题，同时也能过滤制动过程中的细微震动，提升刹车手感。所有连接点位的配合尺寸均经过参数校验，保证虚拟装配时无干涉问题，整体模型的结构逻辑完全贴合真实产品的工程设计，既还原了产品的外观辨识度，也完整复现了其作为自行车核心制动部件的功能结构，可用于产品结构展示、安装教学演示、自行车整车装配模拟等场景。
