透明翻盖式CD光盘收纳托盘结构设计

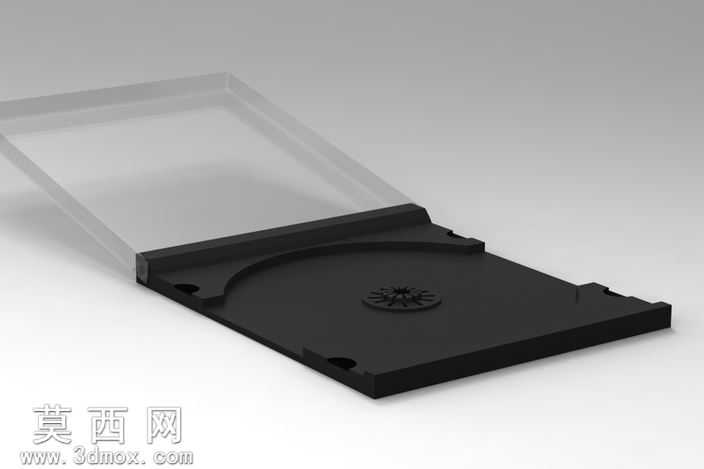

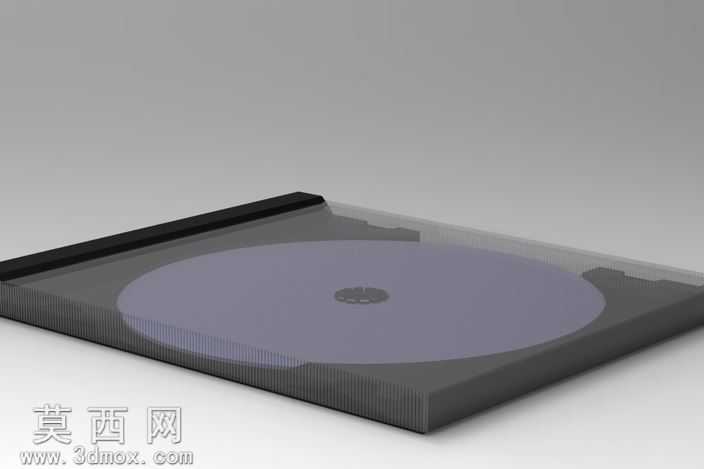

本作品为翻盖式CD光盘收纳托盘的三维建模设计，整体围绕光盘收纳的实用功能展开结构搭建，建模过程中首先确定整体比例尺寸，以标准120mm直径CD光盘的尺寸为核心基准，规划托盘主体的长宽参数，确保光盘放置后不会出现偏移、晃动的情况。托盘主体部分采用硬质塑料的材质设定，建模时先绘制底部承托面的二维轮廓，通过拉伸命令生成基础实体，再针对光盘中心的定位需求，设计中心带放射状卡扣的凸台结构，该凸台尺寸严格匹配光盘中心孔径，卡扣采用微弹性结构设计，既可以轻松卡入光盘中心孔完成固定，又能在取出光盘时无需过度用力即可脱离，避免刮花光盘中心的记录区域。托盘边缘设置凸起的围边结构，围边高度略高于光盘厚度，可对放置在托盘内的光盘形成侧向防护，避免光盘边缘与外部物体接触产生磨损。托盘与上盖连接的侧边设计有一体化的铰接位结构，建模时精准计算铰接轴的位置与配合间隙，确保透明上盖可以顺畅开合，不会出现卡顿或者松脱的情况。上盖部分采用透明塑料材质设定，建模时做薄壁处理，厚度均匀控制在1.2mm，既保证足够的结构强度避免日常使用中出现弯折变形，又能通过透明材质直接观察内部收纳的光盘，无需开盖即可快速识别碟片内容。渲染阶段针对不同部件赋予差异化材质，托盘主体使用哑光黑色ABS塑料材质，调整材质的粗糙度参数还原磨砂塑料的质感，避免出现多余反光影响结构展示；上盖部分使用高透明PC塑料材质，添加轻微的折射与反射参数，模拟真实透明塑料的通透效果，同时在边缘处做微小的倒角处理，避免尖锐棱角带来的廉价感。整体结构设计充分考虑日常使用的实用性，所有转角位置均做圆角过渡处理，没有尖锐的棱角，既提升使用时的安全性，避免划伤手部或者刮花光盘表面，也符合塑料注塑成型的工艺要求，避免出现应力集中的问题。建模过程中对所有配合位置做公差预留，确保后续如果进行实物生产，各部件可以顺利装配，铰接位置的转动阻尼经过参数调整，模拟真实产品开合时的适中手感，既不会因为太松导致上盖自行滑落，也不会因为太紧导致开合费力。整体模型结构完整，细节到位，完整还原了翻盖式CD收纳托盘的全部功能结构，可用于相关收纳产品的结构参考、演示动画制作或者3D打印原型制作。
