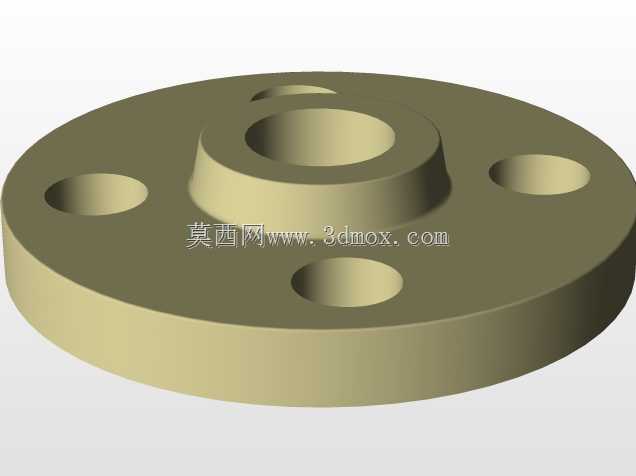

带凸台四安装孔圆形法兰连接件结构

这类带中心凸台的圆形法兰件，在中低压流体输送管路、小型设备传动端的轴向限位场景中应用十分广泛，日常做设备改造、管路排布时经常会碰到同结构的选型需求。从实际使用场景来看，它既可以作为管路端部的对接连接件，通过周向均匀分布的四个安装孔穿设螺栓，实现两段同管径管路的刚性密封对接，也可以套在传动轴端部，依靠中心台阶孔的轴肩定位，配合端盖实现轴承外圈的轴向限位，避免传动部件运转时出现轴向窜动。

设计这类盘类零件时，首先要匹配安装边界的尺寸约束：中心凸台的内孔需要根据对接轴或者管路的外径做公差配合，若用于传动定位，内孔一般选H7级过渡配合，保证装配后同轴度误差控制在0.02mm以内，避免高速运转时出现偏心振动；若用于管路连接，内孔则要和通径保持一致，减少流体流经时的局部阻力损失。法兰盘本体的厚度需要根据额定承压能力计算，常规1.6MPa工况下，DN50通径对应的法兰盘厚度取12mm即可满足强度要求，凸台高度则要根据安装空间确定，一般高出盘体5-8mm，既可以为对接件提供定位止口，也能避免螺栓锁紧时应力集中在盘体边缘。

周向的四个安装孔采用均匀分布设计，孔位的中心圆直径需要匹配标准法兰的安装尺寸，避免现场安装时出现孔位错位无法对接的问题，安装孔的直径比所用螺栓大1-1.5mm，给装配时的位置微调留出余量，降低现场安装的对位难度。盘体与中心凸台的衔接处做了R2的圆角过渡，一方面是减少机加工时的应力集中，避免零件受交变载荷时在衔接处出现裂纹，另一方面也能去除加工毛刺，避免装配时割伤密封垫片影响密封性能。

从建模逻辑来看，这类回转类零件优先采用旋转特征生成主体轮廓，再通过拉伸切除做出中心通孔、周向安装孔，最后对边缘做倒角和圆角处理即可，建模过程中要注意各特征的父子关系，把安装孔的阵列特征放在主体特征之后，后续调整通径或者安装孔中心圆尺寸时，只需要修改对应参数就能完成模型更新，不需要重构特征树。实际选型应用时，还要注意安装面的平面度要求，密封对接场景下法兰安装面的平面度要控制在0.05mm以内，表面粗糙度不高于Ra3.2，保证垫片受压均匀，不会出现局部渗漏的问题；如果是用于传动端的限位，凸台的端面要和中心孔保持垂直，垂直度公差取0.03mm，避免锁紧后轴承受力不均出现早期磨损。

很多新手设计这类零件时容易忽略凸台的定位作用，直接做成平法兰结构，现场装配时往往需要额外加工定位止口，不仅增加加工成本，还容易出现装配偏心的问题，而带凸台的结构把定位功能集成在零件本体上，装配时只需要把凸台卡入对接件的止口内，就能自动保证同轴度，大幅提升现场装配效率。另外四个安装孔的布局相比三孔或者六孔布局，在中小尺寸法兰上的装配适应性更强，现场对位时不需要反复旋转调整角度，对安装空间的要求也更低，即使在管路排布紧凑的位置，也能顺利完成螺栓的穿设和锁紧操作。
