三孔位三角形排气连接法兰三维设计

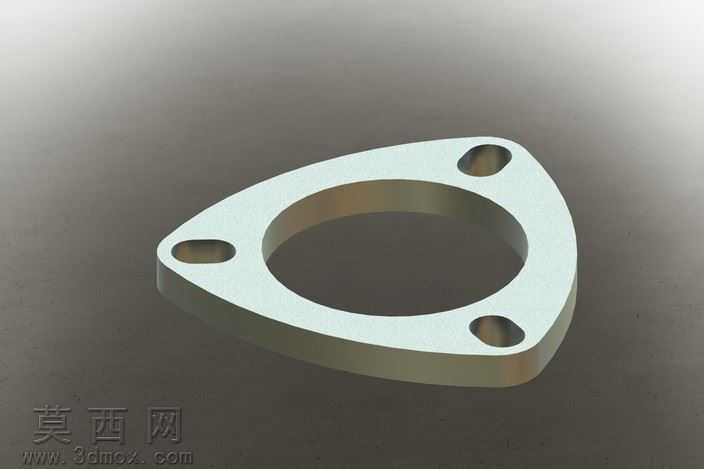

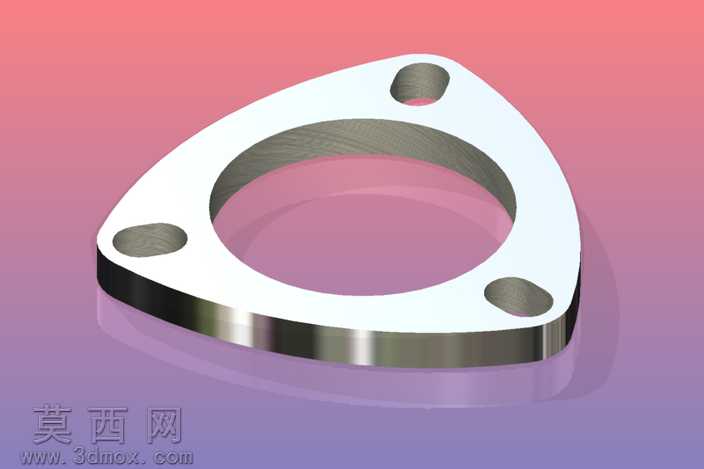

本作品为三螺栓安装位的三角形排气法兰三维设计，建模阶段以实际排气系统改装的适配需求为核心出发点，首先确定法兰的整体轮廓为带圆角的等边三角形结构，中心开设大直径圆形通孔作为排气流通通道，三个角位分别开设同轴的螺栓安装过孔，孔位边缘做倒角处理避免安装时螺栓卡滞，同时降低应力集中风险。建模过程中先绘制二维草图，精准约束中心孔与三个安装孔的中心距，匹配2英寸、2.25英寸、2.5英寸、3英寸等常见排气管道的外径尺寸，保证法兰与排气管路对接时的同轴度要求；随后通过拉伸特征生成法兰的基础实体，对法兰的上下端面、孔壁、外轮廓边缘全部做圆角过渡处理，既去除加工毛刺的模拟效果，也提升零件的结构强度。材质设置上模拟常用的钢制法兰质感，赋予哑光金属材质，调整粗糙度参数还原冷轧钢材的表面肌理，渲染阶段采用柔和的侧上方打光，清晰呈现法兰的厚度层次、孔位结构与边缘倒角细节，避免反光过强遮挡结构特征。设计过程中充分考虑法兰的实际使用场景，针对排气系统工作时的振动、高温工况，在三个安装孔位周边做了局部加厚的结构优化，提升螺栓连接区域的结构强度，避免长期受振动影响出现孔位开裂、变形的问题；法兰的密封面做了平面度的参数约束，保证与对接法兰、密封垫片贴合时的密封性，减少排气泄漏的风险。整体模型的所有特征均做参数化关联，后续若需要适配不同管径、不同孔距的安装需求，仅需修改草图内的对应尺寸参数即可快速生成新的法兰模型，无需重新搭建建模流程，能够大幅提升同类型法兰的设计效率，适配自制排气改装、小批量排气配件生产的设计需求，模型结构完整，特征清晰，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。
