工业铝型材挤压作业承托框架结构

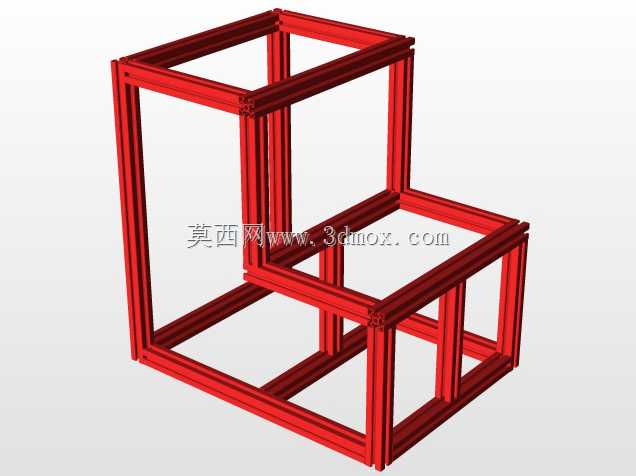

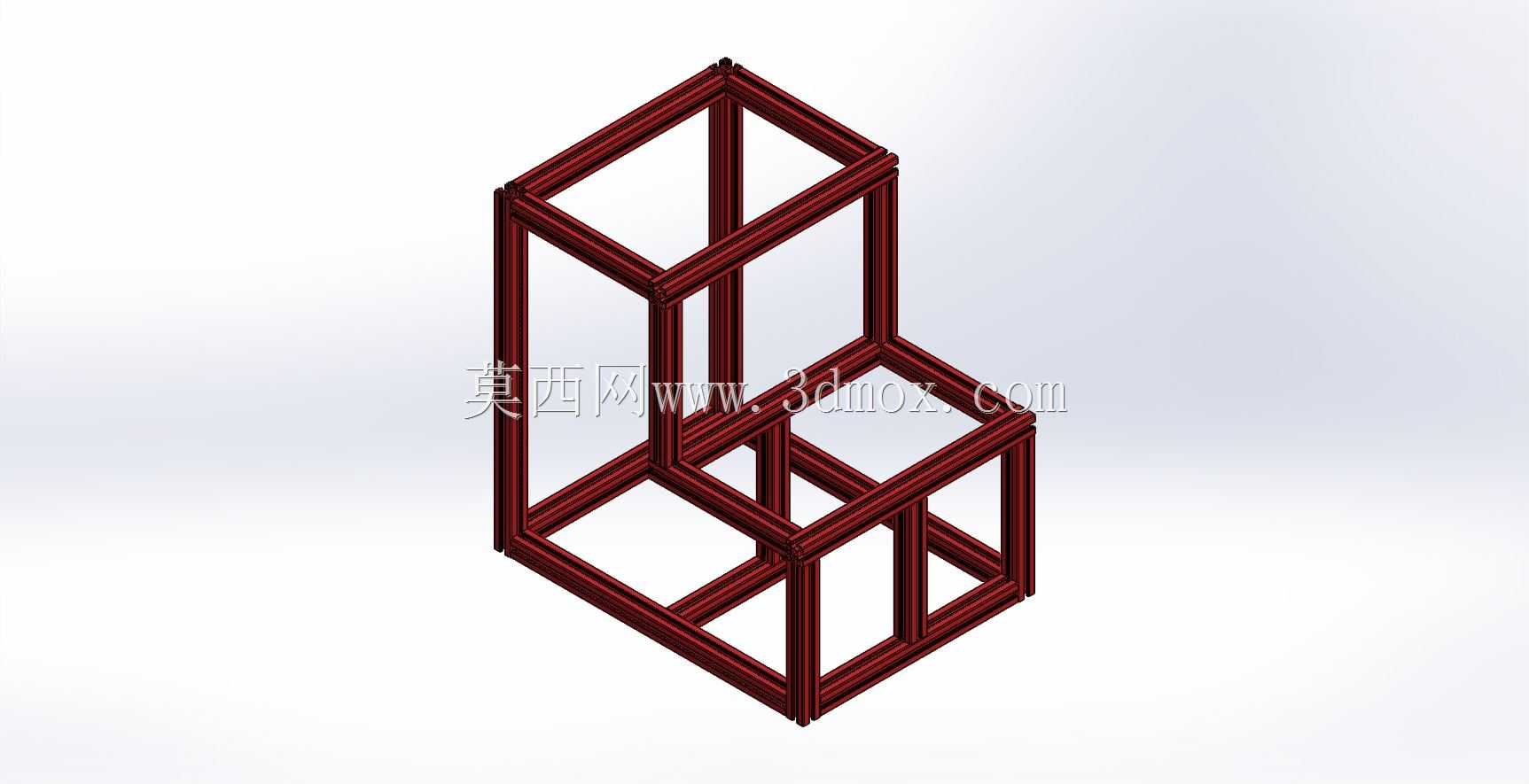

在型材挤压加工的生产现场，这类框架式承托结构是衔接挤压出料端与后续工序的核心配套载体，不少车间在搭建挤压工序辅助工位时，往往会忽略承托架的刚性匹配问题，要么架体刚度不足在长期承重后出现型材拼接位错位，要么架体尺寸与挤压出料轨迹不匹配，导致刚挤出的高温型材在传输过程中出现剐蹭变形，直接影响成品的直线度与表面质量。这套架体在设计时优先采用了标准工业铝型材作为主体拼接材料，没有采用传统的焊接方钢结构，核心考量就是挤压车间的工位调整频率较高，铝型材的槽式拼接结构可以根据后续工序的布局变化快速调整架体的分段长度与支撑高度，不需要像焊接架那样动火切割重新焊接，能大幅缩短工位调整的停机时间。从结构布局来看，架体采用了分层错位的框架设计，下层的大尺寸框体作为主承重基础，直接落地安装，底部的支撑脚预留了调节螺栓的安装空间，可以根据车间地面的平整度调整整体水平度，避免架体倾斜导致型材传输时出现偏移；上层的承托框架与下层基础采用错位搭接的方式，刚好对齐挤压设备的出料高度，承托面的宽度匹配常规工业铝型材挤压出料的最大幅宽，两侧预留的挡边安装槽可以后续加装导向滚轮或者耐高温耐磨条，减少高温型材与架体的硬摩擦。设计过程中特意规避了多余的封闭面板结构，整个架体全部采用型材杆件拼接，一方面是减轻整体自重，方便车间内的移位调整，另一方面是挤压工序现场会有少量的脱模剂残留与铝屑掉落，镂空的框架结构不会积存杂物，日常清理只需要用压缩空气吹扫即可，不需要拆解架体清理积料。在安装边界的考量上，架体的整体长度预留了与挤压出料辊道的对接余量，架体进料端的型材端面做了45度切角处理，避免与辊道端盖出现安装干涉，架体的总高度控制在常规挤压设备出料中心高的匹配范围内，不需要额外垫高或者挖地坑就能直接对接安装，架体两侧的竖向型材预留了多组T型槽位，可以根据生产需求加装冷却风嘴支架、尺寸检测传感器安装座或者型材导向定位件，不需要在型材上额外钻孔破坏结构强度。从受力角度分析，架体的竖向支撑型材采用了更大截面的规格，横向承托型材的排布间距经过承重核算，在承托常规长度的挤出型材时，横向杆件的最大挠度控制在允许范围内，不会因为长期承重出现下弯变形，所有型材的拼接位置都采用了内置角码加螺栓锁紧的方式，相比外置连接件，不会在架体表面突出尖锐结构，避免剐蹭操作人员或者划伤挤出的型材表面。不少现场使用的简易承托架往往只考虑了承重需求，忽略了挤压工序的高温影响，这套架体的承托面型材在选型时特意考虑了长期接触高温型材的热变形量，型材的合金牌号适配100摄氏度左右的长期工作温度，不会因为持续接触刚挤出的型材出现局部软化变形，延长了架体的使用寿命。在实际应用场景中，这类架体除了用于挤压出料端的承托，还可以根据工序需求调整拼接结构，作为挤压后型材的临时冷却存放架、校直工序的辅助承托架，或者是型材切割工位的进料承托台，模块化的拼接结构让同一套型材杆件可以适配不同的工位需求，减少车间内辅助工装的重复制作成本。
