垂直轴风力发电机结构三维设计

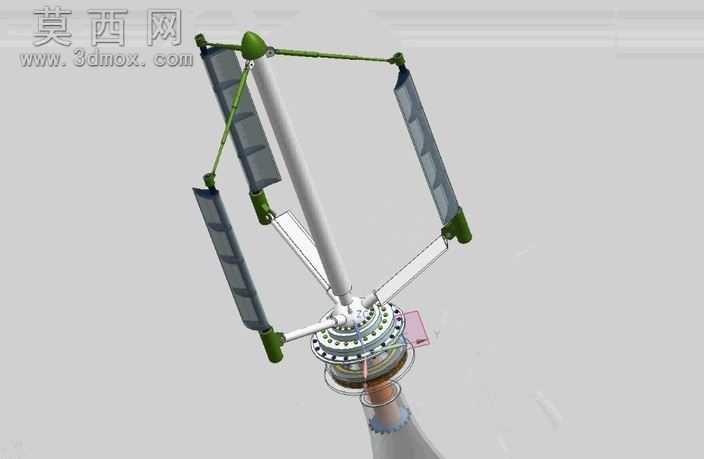

本作品为垂直轴风力发电机的完整三维结构设计，建模过程中严格遵循垂直轴风机的气动布局与机械传动逻辑，对整机各部件进行了1:1比例的参数化还原。建模阶段从核心支撑立柱开始搭建基准，依次完成叶片连接摇臂、垂直布置的翼型叶片、顶部回转支撑结构、中部传动连接座、底部动力输出与发电衔接结构的独立建模，每一个部件的装配关系都经过干涉校验，确保各活动部件在回转过程中无碰撞、无卡滞。材质渲染环节针对不同部件的实际应用场景匹配对应材质：支撑立柱采用哑光银白金属材质模拟高强度铝合金型材，叶片采用哑光深灰复合材质模拟玻纤增强风电叶片，连接摇臂与铰接部件采用亮面金属绿涂装区分结构功能分区，底部传动齿盘与轴承部件做金属光泽与磨砂质感区分，清晰展现回转支撑的分层结构，整体渲染效果层次分明，可直观分辨各部件的功能定位。结构设计上采用三叶片对称布局，叶片通过上下两组摇臂与中心立柱的回转套铰接，可在不同风速下自适应调整迎风角度，降低启动风速阈值；中心立柱底部集成大直径回转支撑轴承，搭配传动齿盘结构，可将叶片捕捉风能产生的扭矩平稳传递至下方发电模块，铰接位置均预留了标准连接件的安装位，符合实际风电设备的装配工艺要求。设计过程中充分考虑垂直轴风机无需对风、可接收任意方向来风的特性，整体结构重心沿中心立柱轴线垂直分布，降低运行过程中的振动载荷，各连接臂的长度、叶片的展弦比均经过比例优化，兼顾结构强度与风能捕捉效率，模型完整还原了从风能捕捉到扭矩输出的全链路机械结构，可用于垂直轴风电设备的结构演示、教学参考以及方案优化验证。
