磁吸式手机平板通用固定支架结构

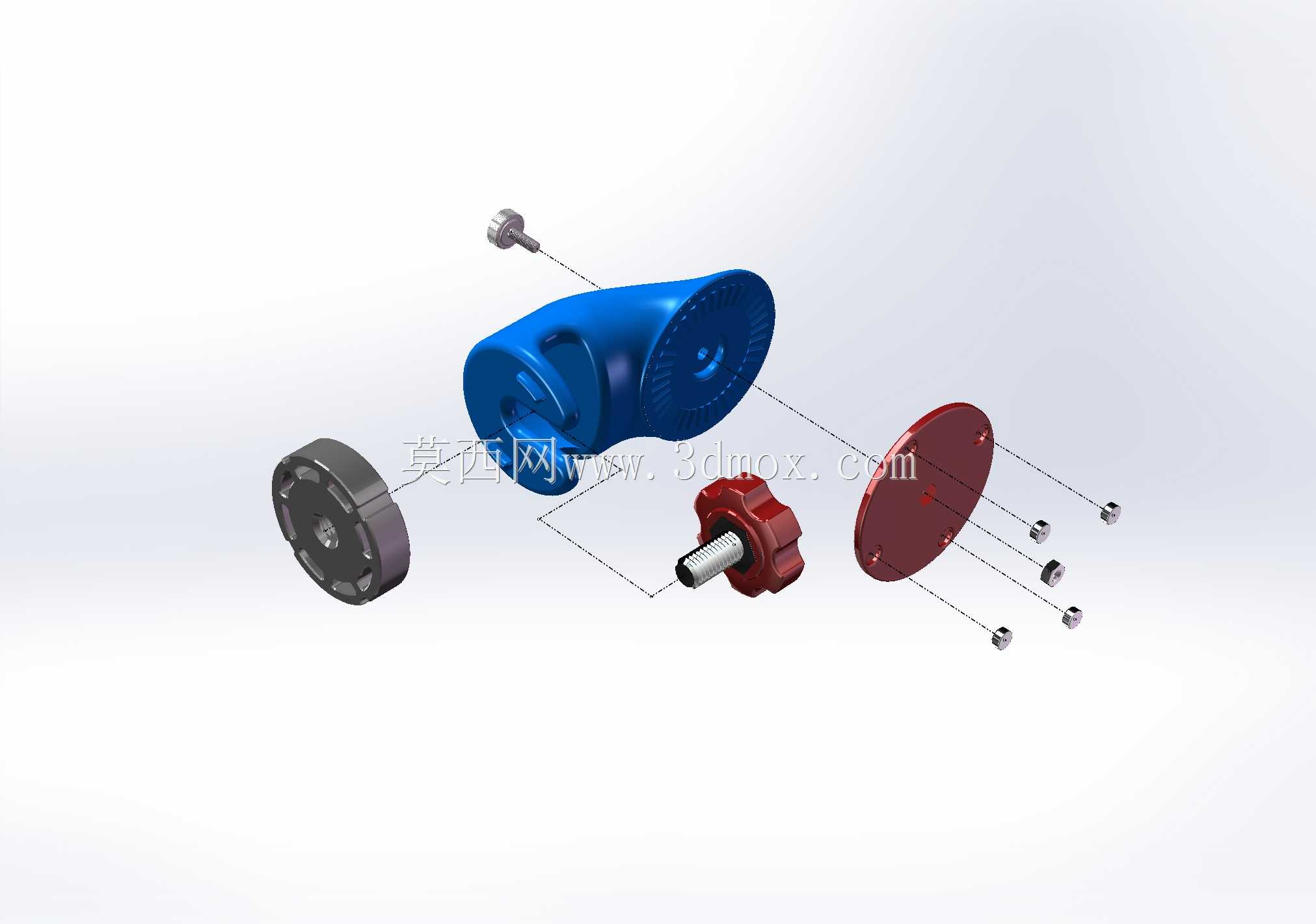

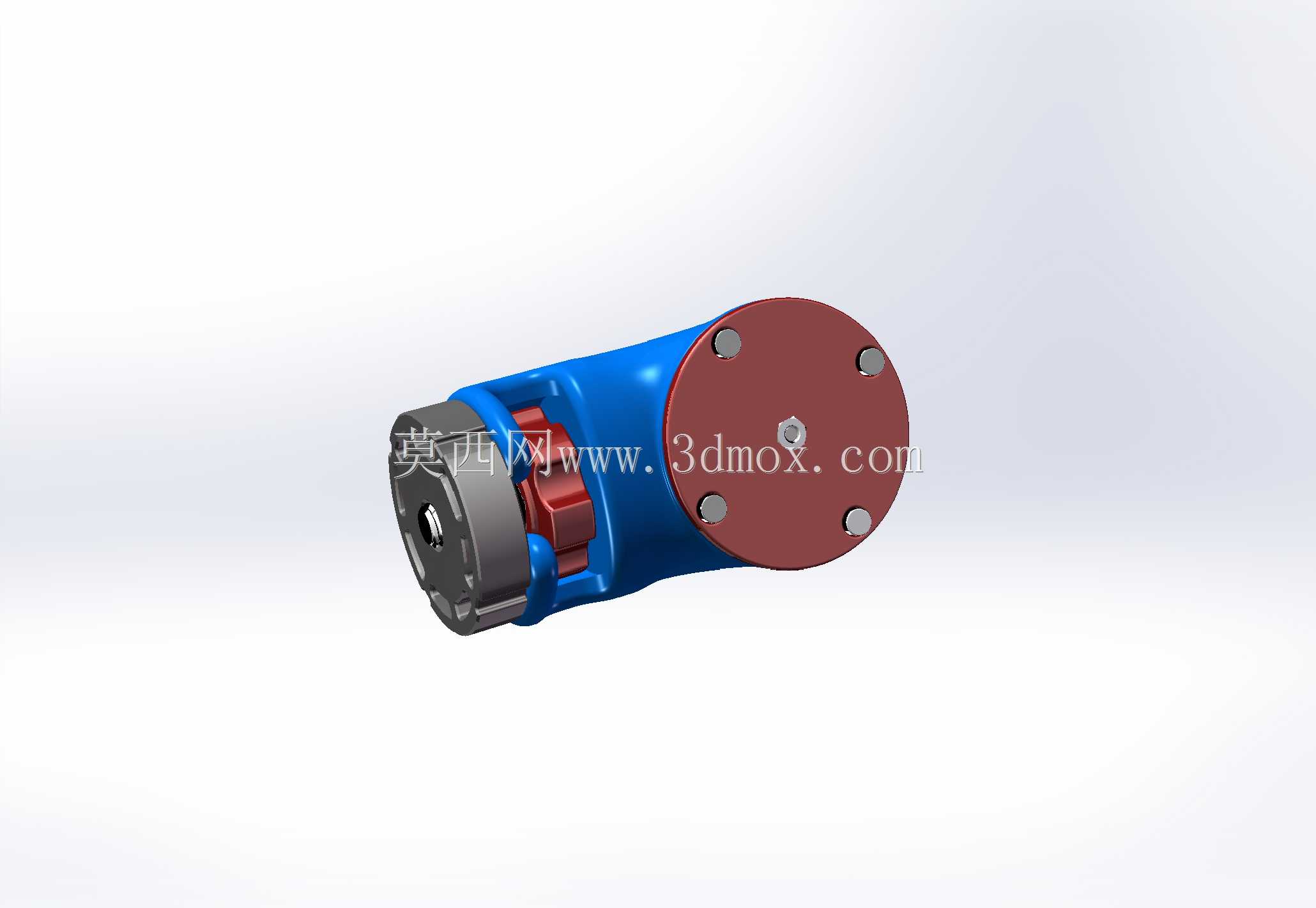

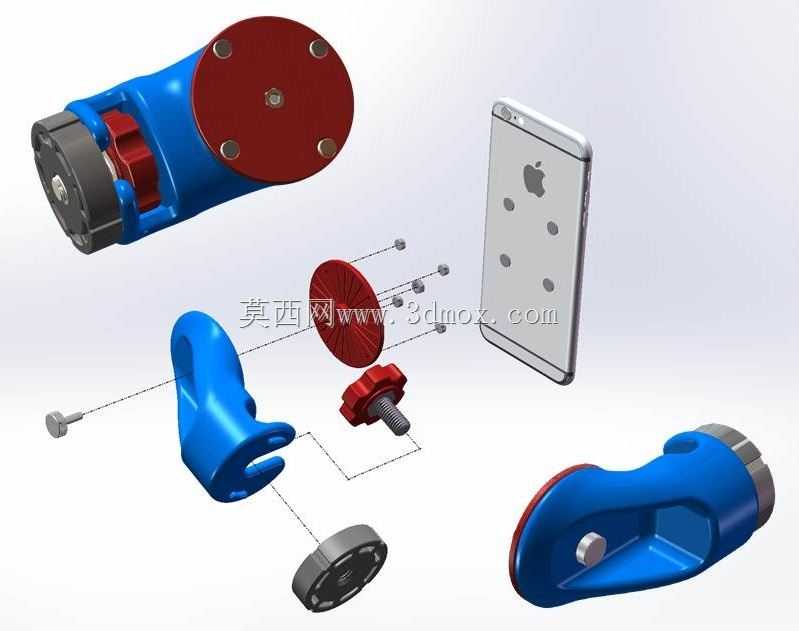

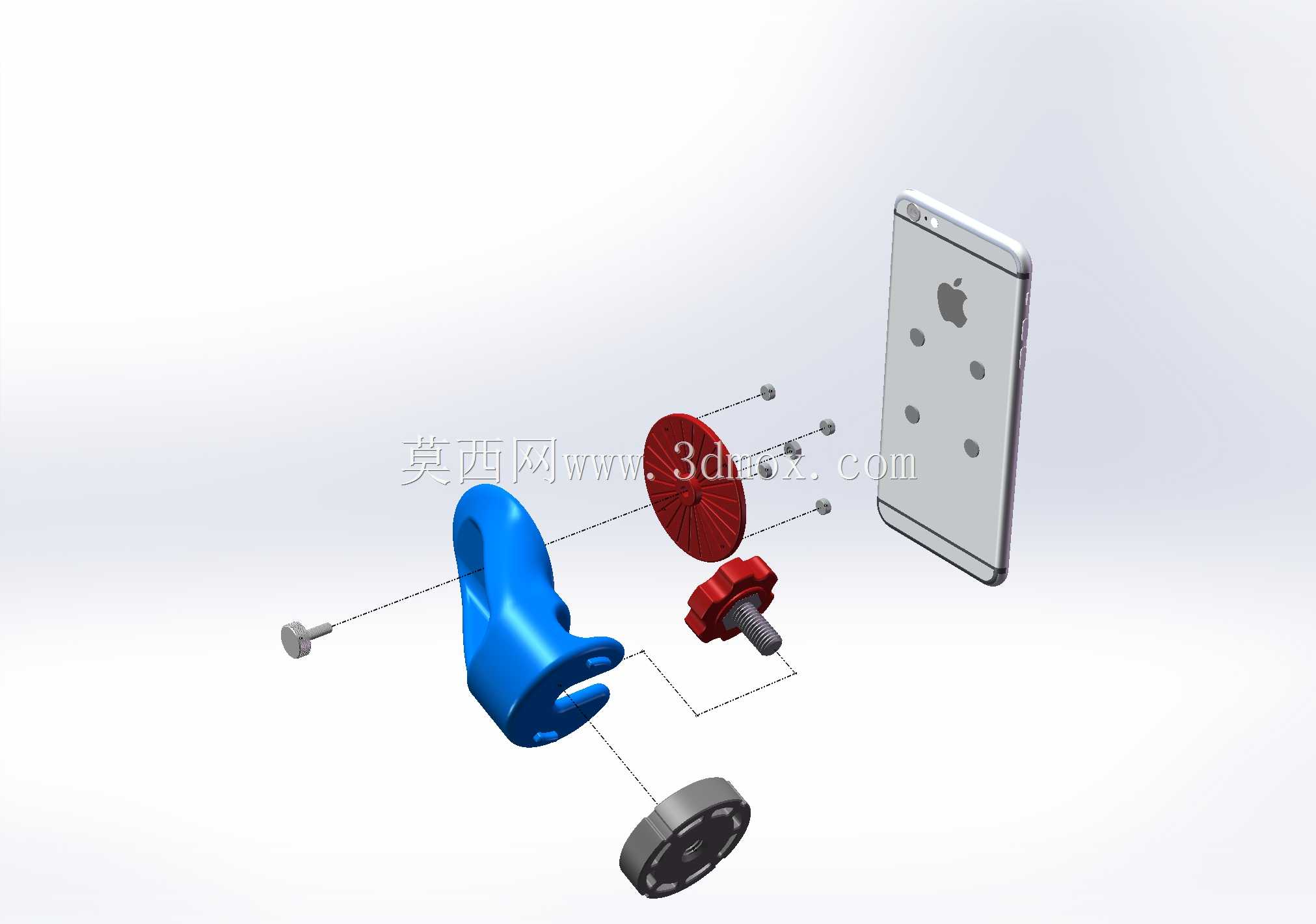

　　这款磁吸固定支架的设计初衷，是解决日常使用场景中手机、平板临时固定的痛点，覆盖车载、桌面、随身便携三类核心使用场景，适配绝大多数带磁吸匹配结构的手机、平板设备，也可搭配带磁吸贴片的常规保护壳使用，无需额外定制专用保护套，降低用户使用门槛。从结构设计逻辑来看，整体采用分体式模块化布局，核心分为基座固定端、磁吸连接端、角度调节三个功能模块，基座端可根据使用场景选择不同安装方式，车载场景下可夹持在空调出风口格栅处，桌面场景下可通过底部防滑胶垫平稳放置在平面上，随身使用时也可通过快拆结构收纳后放入口袋，不会占用过多储物空间。磁吸连接端采用多磁极阵列布局，相比单磁体结构，吸附对位更精准，不会出现设备旋转偏移的问题，磁吸力经过匹配调校，

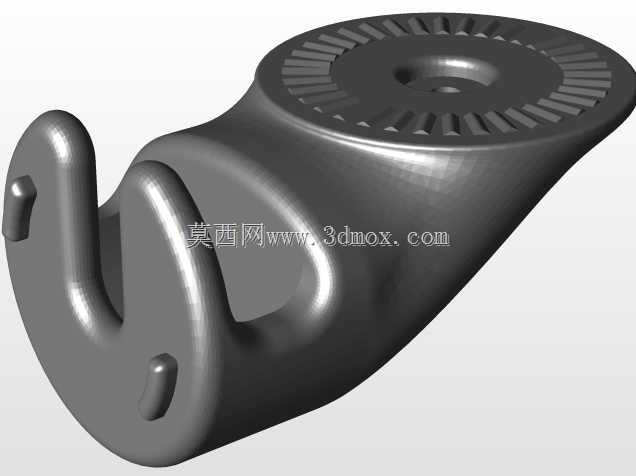

　　既能保证设备固定后不会因日常颠簸、轻微触碰掉落，又能在需要取下设备时无需施加过大拉力，避免单手取机时连带支架一同拔起的问题。角度调节模块采用铰接式阻尼结构，调节时无明显档位卡顿，可在0到120度俯仰角度范围内任意悬停，满足导航、视频通话、拍摄素材、观看视频等不同使用场景的视角需求，阻尼力矩经过反复调校，在搭载10英寸以内平板设备时也不会出现低头滑落的情况，同时调节阻尼不会随使用次数增加出现明显衰减，保证长期使用的结构可靠性。从外形尺寸与安装边界来看，支架主体最大外径控制在45mm以内，整体长度不超过90mm，基座夹持端的开合范围在12mm到35mm之间，可适配绝大多数常规车型的空调出风口叶片厚度，

　　也可夹持在厚度不超过30mm的桌面边缘、置物架隔板等位置，安装时无需额外工具，手动即可完成拆装，不会对安装接触面造成划伤或残留胶痕。结构细节上，所有与设备接触的位置都做了圆弧过渡处理，磁吸端表面覆盖软质防滑层，避免吸附设备时刮花手机或平板的后盖，基座夹持端内侧也带有防滑橡胶垫，既提升夹持摩擦力，又防止夹伤出风口叶片或桌面漆面。内部传动与连接结构均采用工程塑料与金属嵌件结合的方式，铰接转轴位置嵌入金属衬套，避免塑料结构反复摩擦出现磨损松旷，磁体采用嵌入式安装，外部通过端盖压合固定，不会因长期使用出现磁体脱落、移位的问题。在实际使用逻辑上，这款支架摒弃了传统夹臂式支架的对位繁琐问题，用户只需将手机靠近磁吸端，

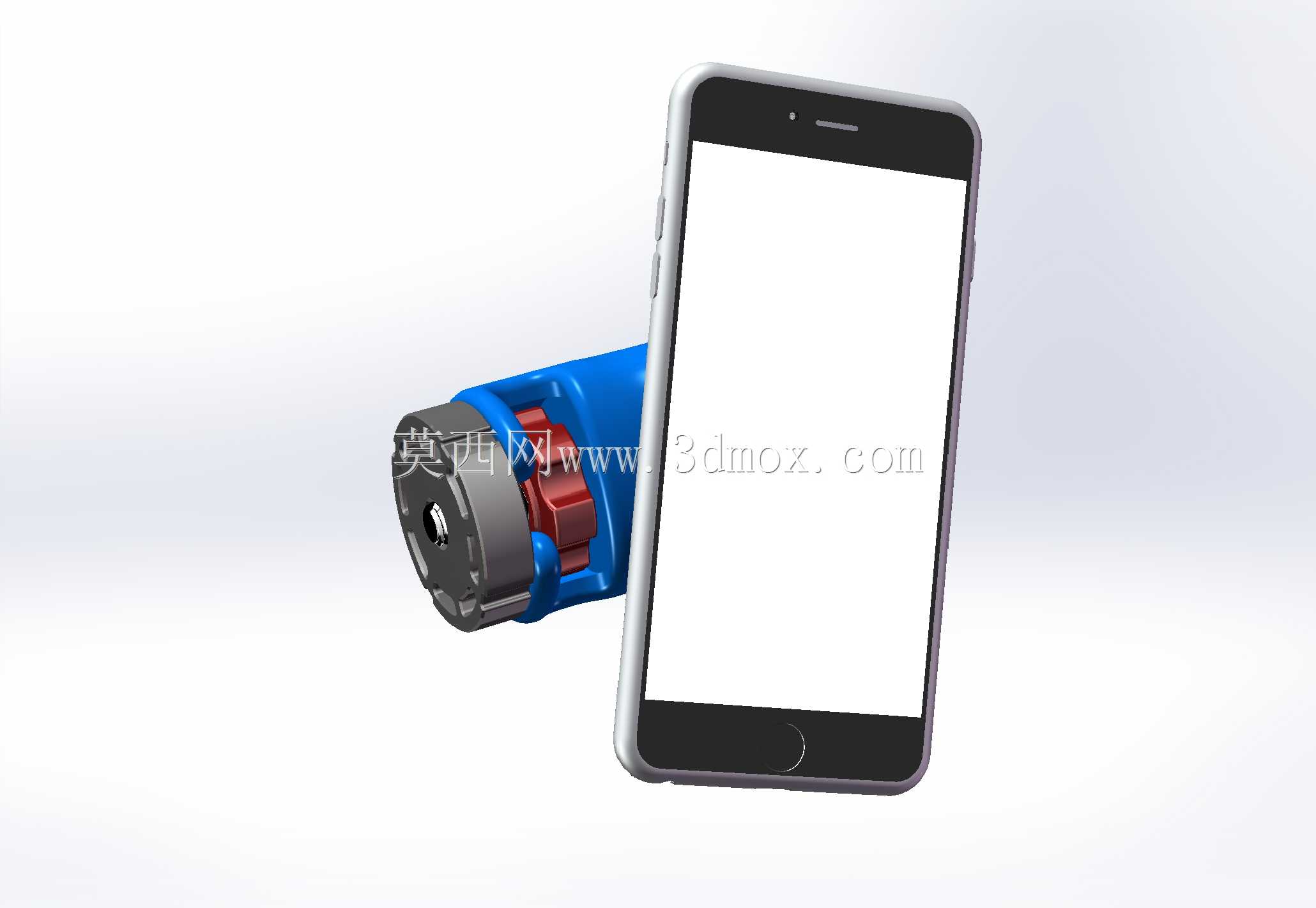

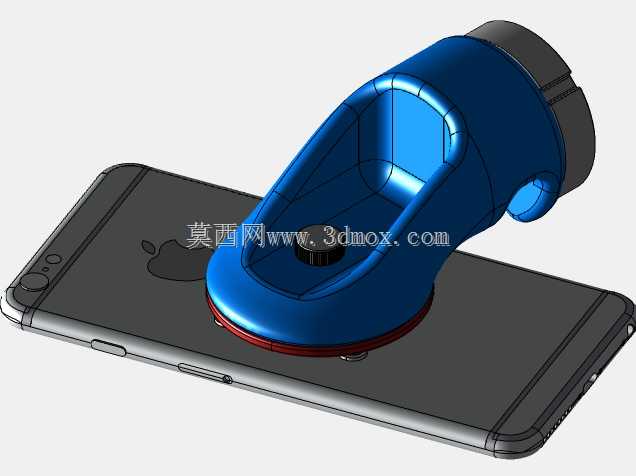

　　设备即可在磁力作用下自动对位吸附，无需双手操作调整夹臂位置，驾驶场景下单手即可完成设备的取放，大幅提升操作安全性。相比市面上常见的同类磁吸支架，这款结构在磁体布局上做了优化，磁通量分布更均匀，不会对手机内部的罗盘、无线充电模块造成信号干扰，日常使用时不会出现导航罗盘偏移、无线充电效率下降的问题。整体结构的零件数量控制在合理范围内，除标准紧固件、磁体、阻尼转轴外，其余结构件均可通过注塑工艺一次成型，生产装配难度低，适合批量量产，各部件之间的连接均采用卡扣加少量螺丝固定的方式，后期如果出现部件损坏，可单独拆解更换，无需整体报废，降低后期维护成本。从安装边界的适配性来看，支架的整体重量控制在85g以内，安装在空调出风口时不会因自重过大导致出风口叶片下压变形，桌面放置时整体重心偏下，即使吸附10英寸平板时也不会出现重心前倾翻倒的问题。结构设计时还考虑了极端使用场景，在-20℃到60℃的环境温度范围内，塑料结构件不会出现脆裂、软化变形的问题，磁体也不会出现高温退磁的情况，可满足夏季车辆暴晒后车内高温、冬季低温户外使用的环境要求。
