复古相机适配老式自行车握把结构设计

　　在复古数码配件与老式骑行部件的跨界适配场景中，这类握把结构的设计核心是兼顾握持手感与外设拓展的实用性，没有冗余的装饰性结构，每一处曲面与连接位都对应实际使用中的受力需求。从实际使用场景来看，该结构最初复刻了老式金属薄片自行车把手的握持逻辑，核心基体采用7/8标准管径作为承载基础，这个管径尺寸是老式通勤车、复古改装车车把的通用规格，不需要额外做变径套适配，直接可以兼容常规车把的安装锁紧结构，同时这个管径也刚好匹配相机三脚架安装螺柱的连接尺寸，不需要额外加工转接衬套，就能直接和标准1/4英寸相机安装螺柱配合，实现握把与相机的刚性连接。

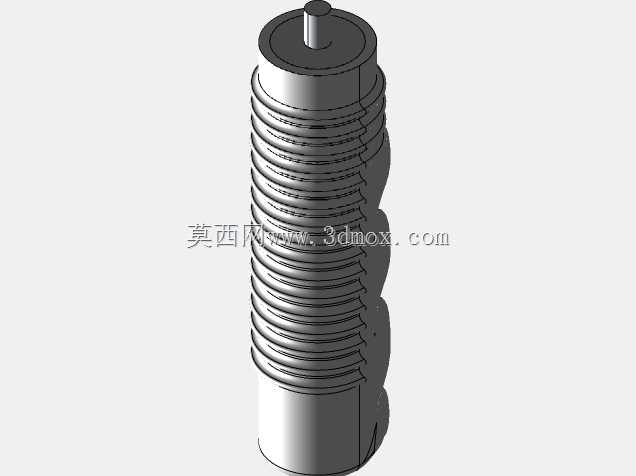

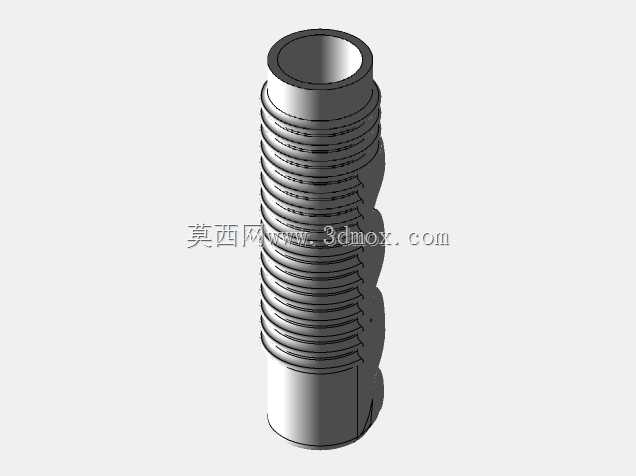

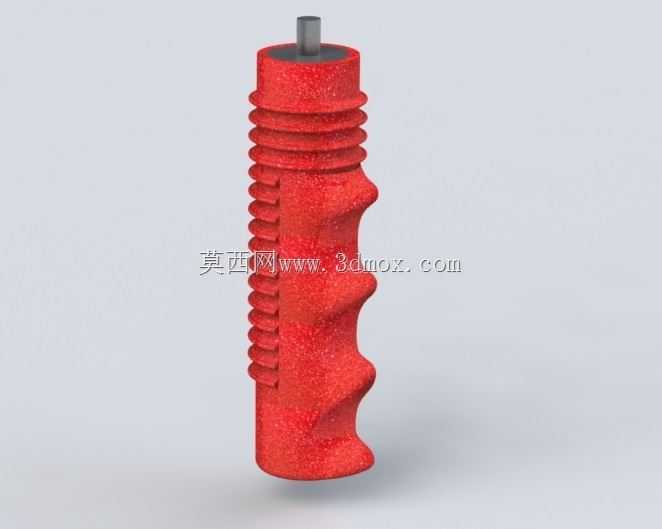

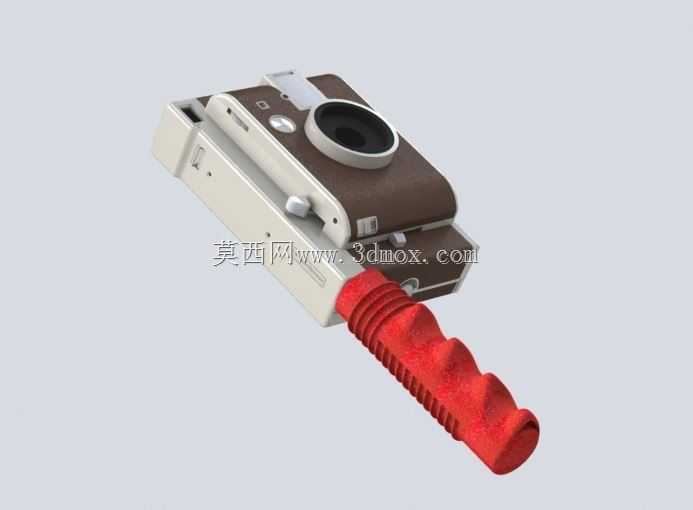

　　握把的外曲面做了多段指槽凹陷设计，不是规则的圆柱面，每一处凹陷的位置都对应人手自然握持时四指的弯曲形态，指槽的深度控制在6mm左右，既不会因为凹陷过深导致不同手型的用户握持卡手，也不会因为曲面太平整导致握持时打滑，握把外层的防滑纹理采用周向环形凸棱设计，凸棱的边缘做了R1.5的圆角处理，长时间握持不会硌手，即使手心出汗也能保持足够的摩擦阻力，不会出现握把滑脱的情况。

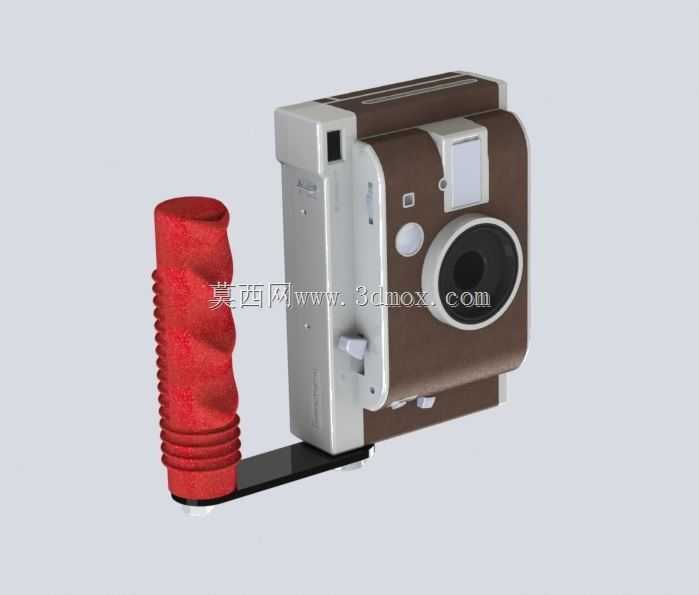

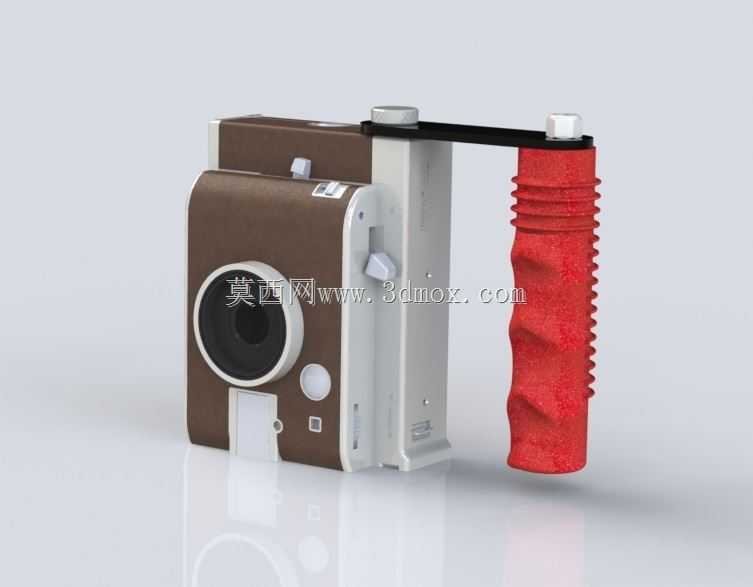

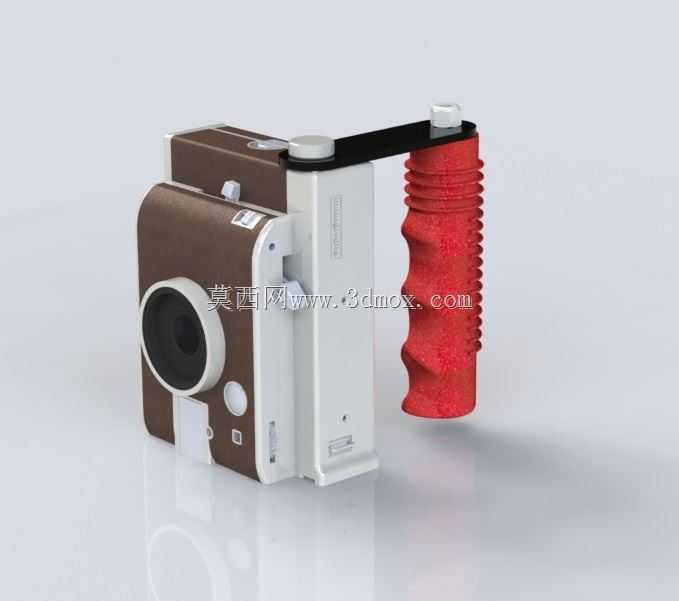

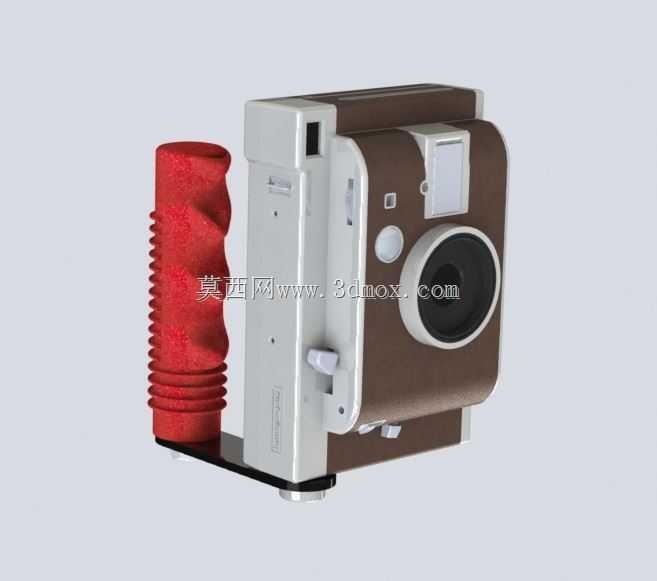

　　偏置支架的设计是这个结构的核心功能拓展部分，支架从握把基体侧方延伸出来，安装面和握把轴线保持12度的倾角，这个角度是经过实际握持测试确定的：当人手握住握把时，相机的取景器刚好和人眼视线齐平，不需要刻意抬腕或者扭动手臂就能完成取景拍摄，支架上预留了两个沉头安装孔，孔位间距对应LomoInstant相机侧面的标准安装螺孔位置，沉头深度刚好容纳M3内六角螺丝的头部，安装后螺丝不会突出支架表面，避免刮蹭相机外壳或者使用者的手部。支架和握把基体的连接位置做了三角加强筋结构，筋板厚度3mm，完全可以承受单手持握相机时的倾覆力矩，即使长时间举持拍摄也不会出现支架变形、连接松动的问题。

　　从安装边界来看，握把整体长度控制在120mm，下端的螺纹柱长度18mm，配套的锁紧螺母厚度8mm，安装在车把上时，握把下端和车把横管的间隙保持在5mm以上，不会和车把上的刹车手柄、变速转把产生位置干涉；如果作为相机侧握把使用，螺纹柱拧入三脚架螺孔后，露出的锁紧部分可以搭配薄型防松垫片，不需要额外增加延长杆就能完成固定，整体安装后握把最外侧距离相机机身的距离是45mm，刚好是成年人手掌自然握持的宽度范围，不会因为距离太近导致手指挤到相机机身，也不会因为距离太远导致握持时重心过于偏外，增加手腕的承重负担。

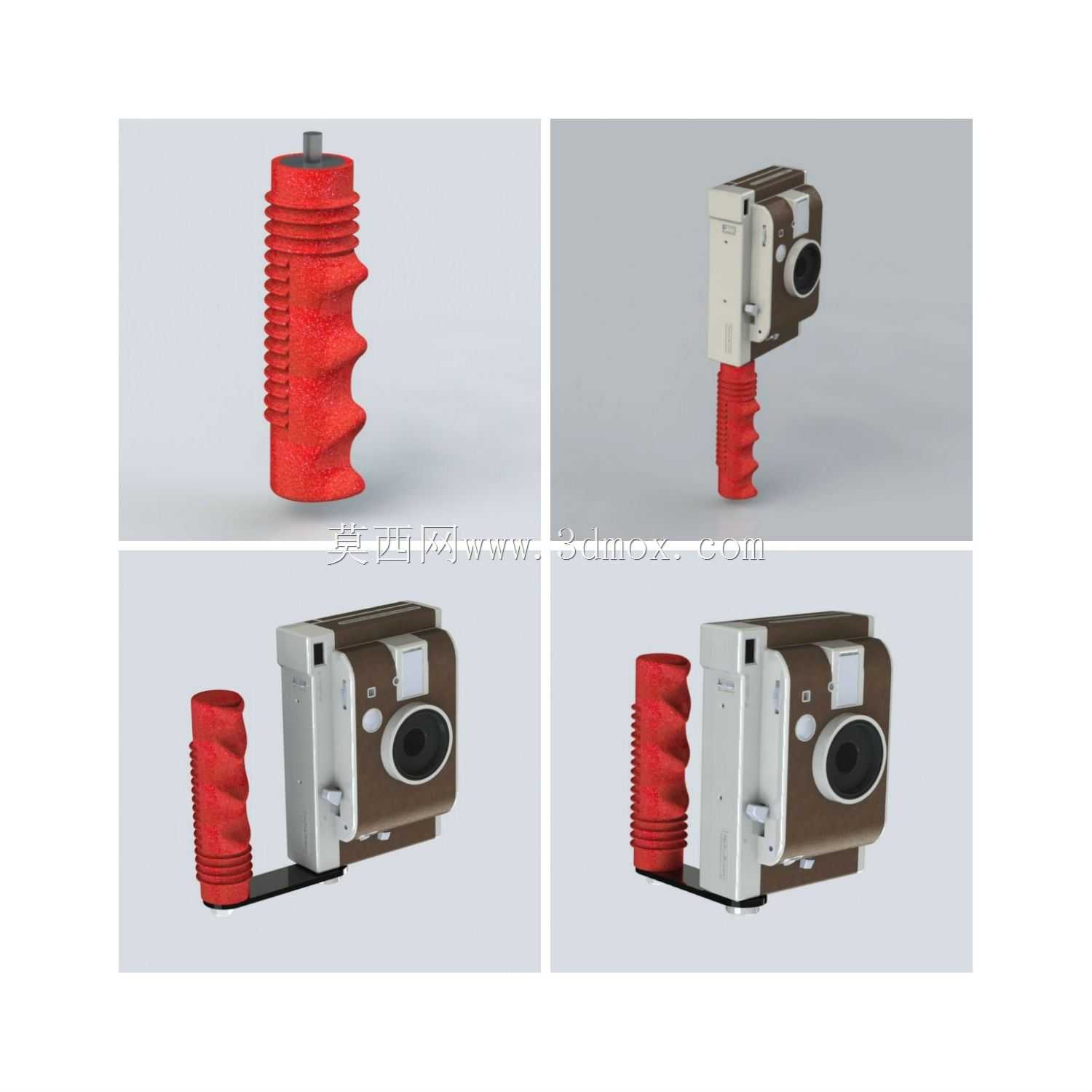

　　整个结构的材质适配范围很广，做3D打印验证时可以采用光敏树脂做外观验证，也可以用尼龙材料做功能样件测试，批量生产时可以采用铝合金压铸或者橡胶包胶的工艺，握把内部的基体是实心金属结构，保证连接强度，外层可以包覆软质橡胶提升握持舒适度，和老式自行车原装的全金属握把相比，这种带偏置支架的结构拓展了使用场景，既可以作为复古改装自行车的车把握把使用，也可以拆卸下来作为拍立得相机的辅助握持手柄，不需要额外购买专用的相机手柄配件，实现了一个部件两种使用场景的功能复用。在结构细节处理上，握把上端的端面做了R3的圆角收边，没有尖锐的棱角，安装和使用过程中不会划伤手部，支架的所有边缘都做了倒钝处理，和相机接触的安装面贴有0.5mm厚的橡胶缓冲垫，既可以防止安装时刮花相机的复古漆面，也能增加接触面的摩擦力，避免拍摄过程中相机出现移位。
