便携感应式杯瓶加热装置结构设计

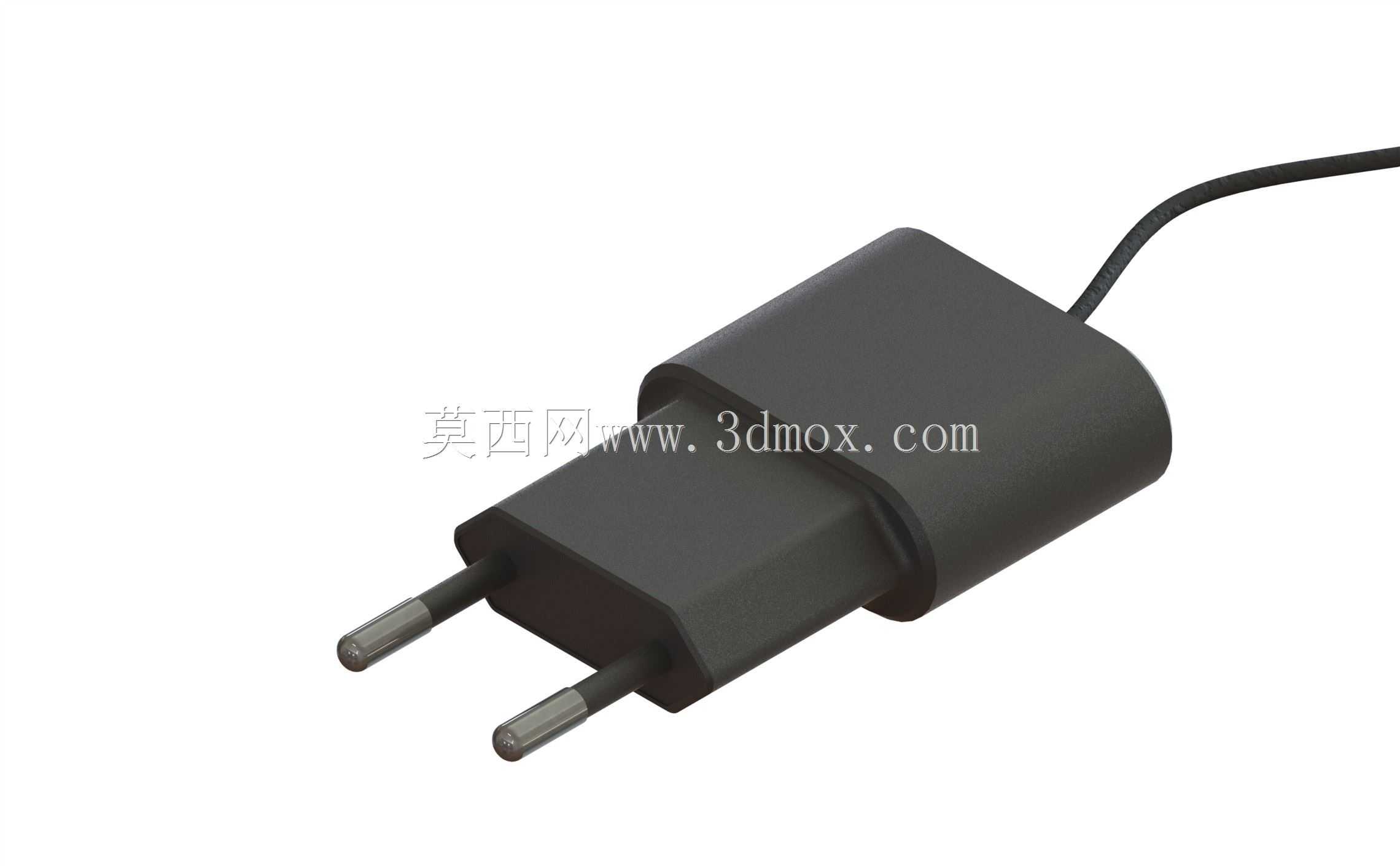

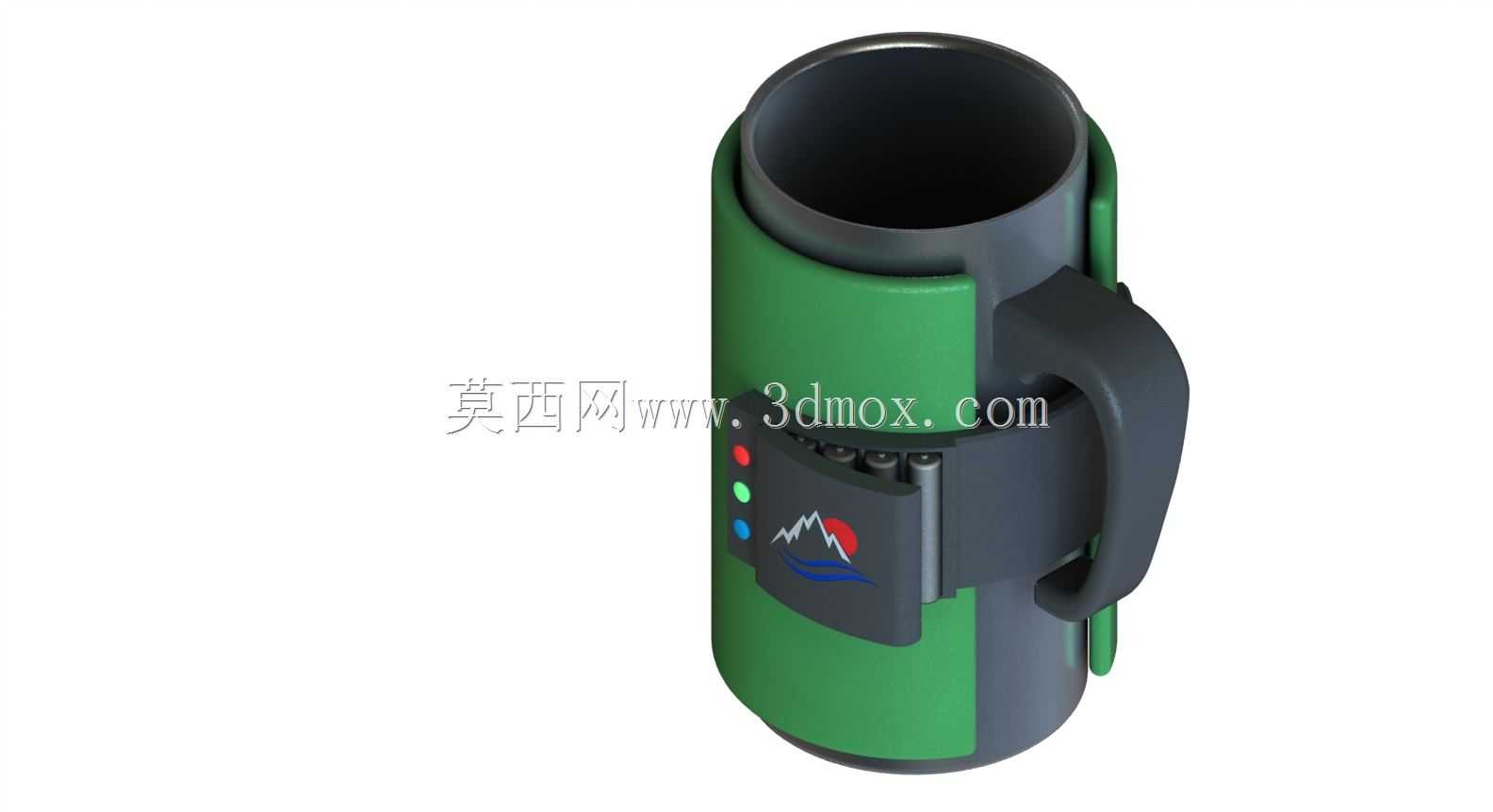

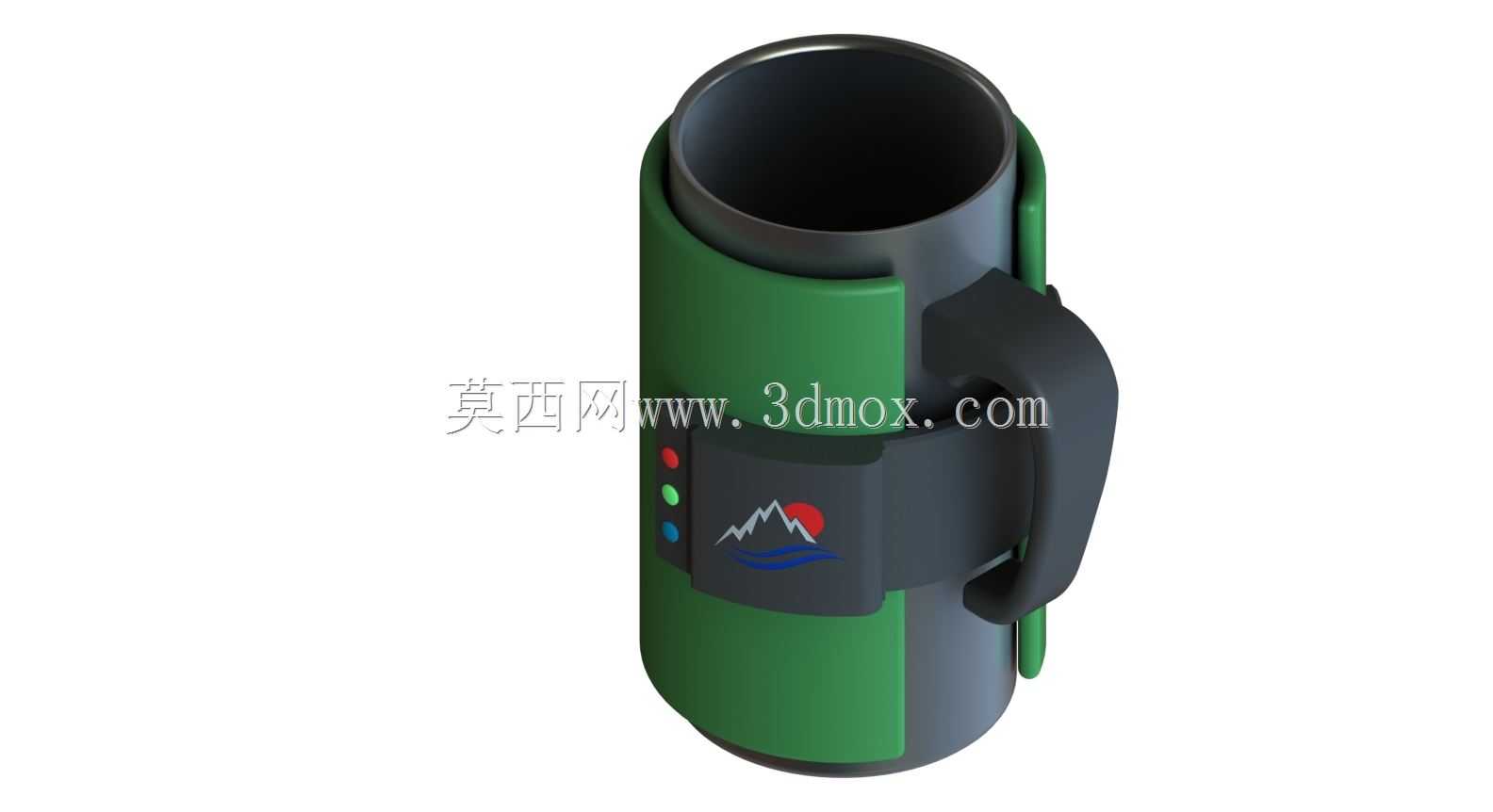

在户外作业、车载出行、低温环境办公等场景中，常规饮品容器缺乏快速保温加热的适配装置，传统浸入式加热棒存在清洁不便、易污染饮品的问题，外置包裹式加热套又普遍存在热效率低、贴合度差、无法适配多规格容器的痛点，这款感应杯加热器正是针对这类实际使用需求开发的外置加热结构。从实际使用逻辑出发，该装置采用环抱式开合结构，主体分为加热主体段与握持手柄两部分，加热主体段做了分段式弹性包裹设计，内壁预留1-3mm的适配间隙，可兼容直径60mm-90mm区间的常规金属杯、不锈钢水瓶等导磁容器，整体包裹高度控制在120mm，既能够覆盖常规饮品容器的中下部储液区域，保证热传导覆盖范围，又不会遮挡容器杯口，避免影响正常饮用操作。装置的核心加热逻辑采用电磁感应原理，区别于传统电阻式接触加热，感应线圈内置在绿色隔热外壳内部，工作时通过交变磁场使导磁容器本体自行发热，热量直接作用于容器内的液体，热转换效率远高于接触式传导结构，同时外壳与线圈之间设置了气凝胶隔热层，连续工作时外壳表面温度可控制在45摄氏度以内，避免握持时出现烫伤风险。结构设计上，手柄部分做了人体工学弧度处理，握持区域厚度控制在28mm，贴合成年人手掌抓握弧度，手柄与加热主体的连接位置做了加强筋过渡，可承受15kg的径向拉力，避免开合使用过程中连接部位断裂。装置侧面设置了三枚状态指示灯，分别对应电源接通、加热工作、温度达标三个状态，指示灯做了内凹式遮光处理，强光环境下也可清晰识别状态，不会出现光线漫反射干扰视线的问题。开合结构采用侧边弹性卡扣设计，卡扣内置复位弹簧，开合力度控制在15N，单手握持即可完成装置的拆装操作，卡扣接触面做了圆弧倒角处理，不会刮伤容器表面的涂层或漆面。考虑到不同场景的安装使用需求，装置背部预留了挂装孔位，可配合挂架固定在车载杯架旁、办公桌侧沿等位置，固定状态下也可正常完成加热操作，不需要全程手持。电路部分做了灌封防水处理，可应对日常使用中的泼溅、凝露等情况，避免液体渗入导致电路短路，装置底部设置了防滑胶垫，放置在平面上时摩擦系数可达0.8以上，不会随容器意外滑落。在结构建模过程中，重点对感应线圈的排布位置做了仿真优化，将线圈集中在加热段的中下部区域，避免加热区域过于靠近杯口导致热量向上散失，同时对隔热层的厚度做了多轮迭代，在控制整体外径不超过110mm的前提下，尽可能降低外壳的温升，保证使用安全性。外壳材质选用耐高温阻燃ABS，长期工作耐温可达120摄氏度，不会因长期受热出现变形、老化开裂的问题，内壁与容器接触的位置设置了硅胶防滑条，既可以增加与容器之间的摩擦力，防止加热过程中装置滑落，又可以填补不同直径容器之间的间隙，减少热量向外散失。针对车载使用场景，装置的供电接口做了防松脱设计，适配常规车载电源接口，车辆行驶过程中的颠簸不会导致供电中断，同时内置了过温保护模块，当容器内液体温度达到85摄氏度时会自动切换到保温模式，避免持续沸腾导致液体溢出或者干烧。从结构装配角度来看，整个装置分为外壳上下盖、线圈组件、控制电路板、手柄、卡扣组件、防滑胶条六个主要模块，各模块之间采用卡扣加螺丝的固定方式，装配工序简单，后期维护拆卸也较为便捷，不需要特殊工具即可完成内部组件的更换。在尺寸边界控制上，装置整体重量控制在380g左右，长时间手持也不会出现明显的负重感，整体外径控制在110mm以内，可放入常规的背包侧袋、车载储物格中，便携性能够满足户外出行、通勤携带的使用需求。
