自行车轨道轮组三维结构设计模型

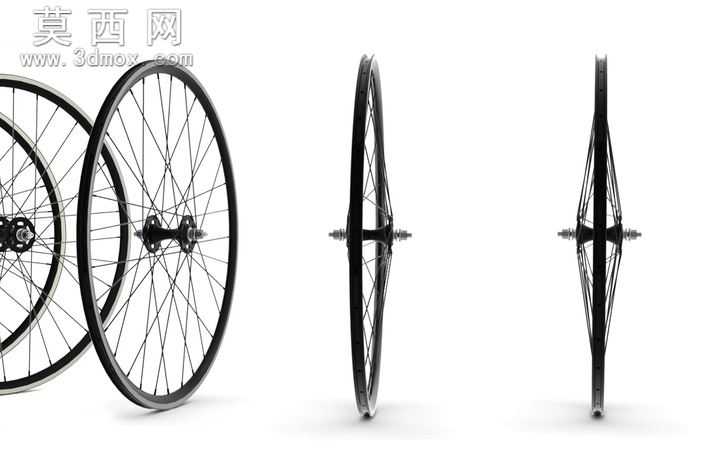

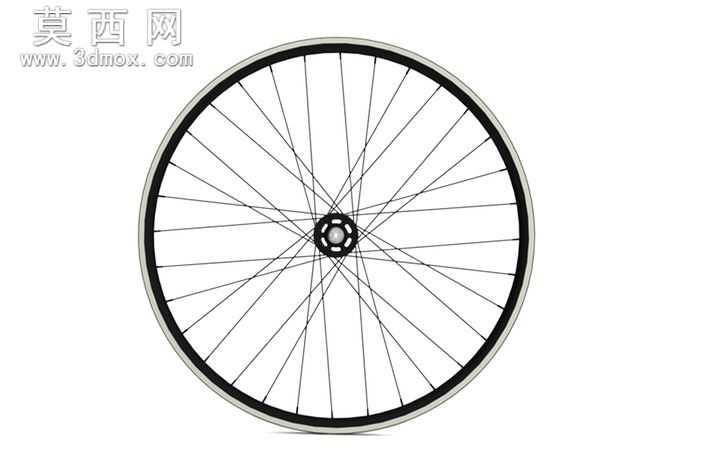

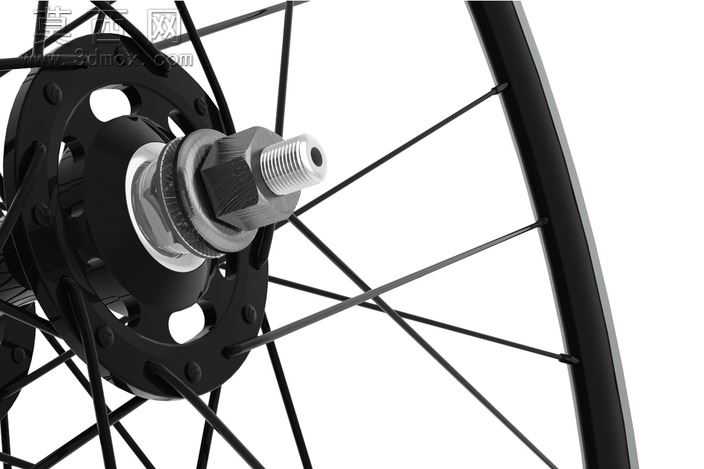

本模型为自行车专用轨道轮组的三维数字化设计成果，建模过程严格遵循轨道自行车轮组的实际工程参数，以1:1比例还原真实轮组的结构形态与装配关系。建模阶段首先完成轮辋轮廓的参数化绘制，针对轨道轮低风阻、高刚性的使用需求，采用深圈截面的轮辋结构，通过曲面放样、实体加厚等操作构建出轮辋的基础实体，精准还原轮辋的胎圈座、刹车边等关键结构的尺寸公差，确保后续虚拟装配时与外胎、刹车组件的匹配度。花鼓部分采用对称式轴档结构设计，分别构建轴心、塔基、花鼓壳体、轴承位等独立零件，通过同轴心、重合等装配约束完成花鼓组件的虚拟装配，还原花鼓内部的轴承安装位、辐条挂接法兰的结构细节，法兰盘上的辐条孔位严格按照辐条编法的角度参数均匀排布，保证辐条安装后的受力均匀性。辐条部分采用等径直拉辐条建模，根据轮组的编网逻辑，逐一完成每根辐条与花鼓法兰、轮辋孔位的装配约束，精准还原辐条的交叉排布形态，同时通过外观配置赋予辐条金属拉丝材质，还原不锈钢辐条的真实质感。轮组整体完成装配后，进行了全局干涉检查，逐一排查轮辋与辐条、花鼓与辐条、花鼓轴心与周边结构的干涉问题，对存在尺寸偏差的零件进行参数微调，确保所有零件装配后无干涉、装配间隙符合实际装配工艺要求。材质渲染阶段，轮辋采用哑光黑色碳纤维材质配置，花鼓壳体做阳极氧化金属质感处理，辐条搭配亮面金属材质，通过环境光、漫反射参数的调整，还原不同部件的材质光影差异，多角度展示轮组的正视图、侧视图与端面形态，清晰呈现轮组的结构比例与编网细节。设计过程中充分考虑轨道自行车轮组的使用场景，在结构设计上强化轮组的侧向刚性，通过优化辐条的排布角度、轮辋的截面厚度，在控制轮组整体重量的前提下提升轮组的抗形变能力，模型可用于自行车结构教学、轮组性能仿真分析、定制轮组的方案展示等场景，完整还原了轨道轮组从单个零件建模到整体装配、材质调试的全流程设计逻辑。
