快关式抽屉联动顶盖锁合结构

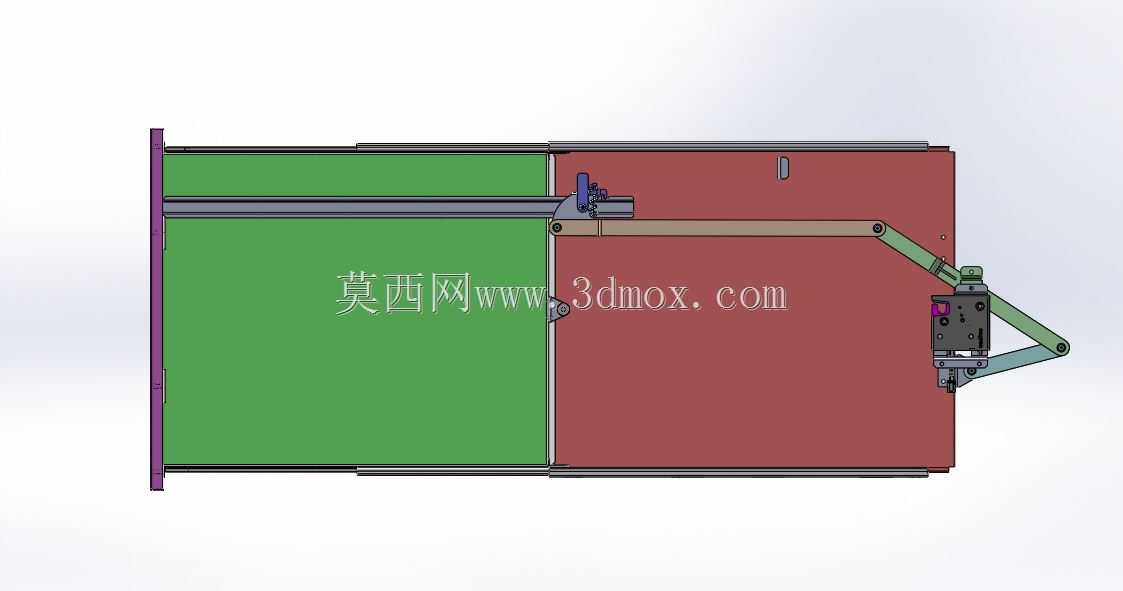

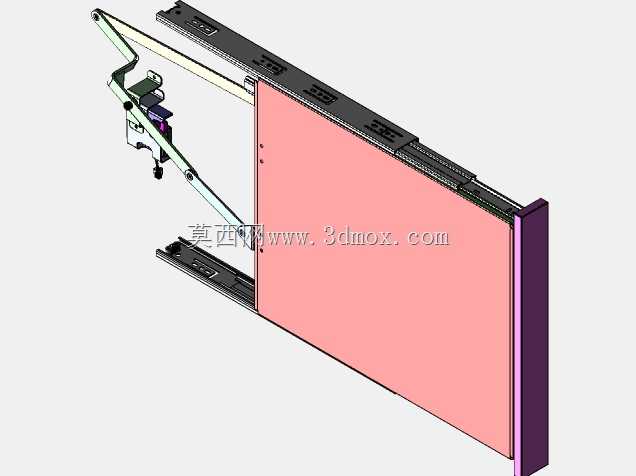

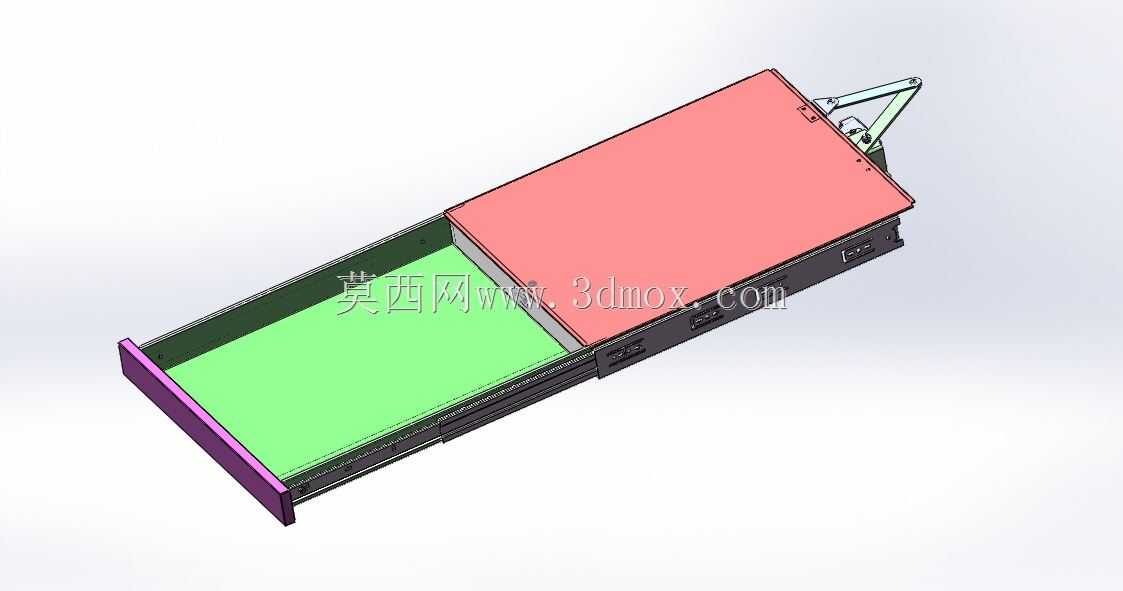

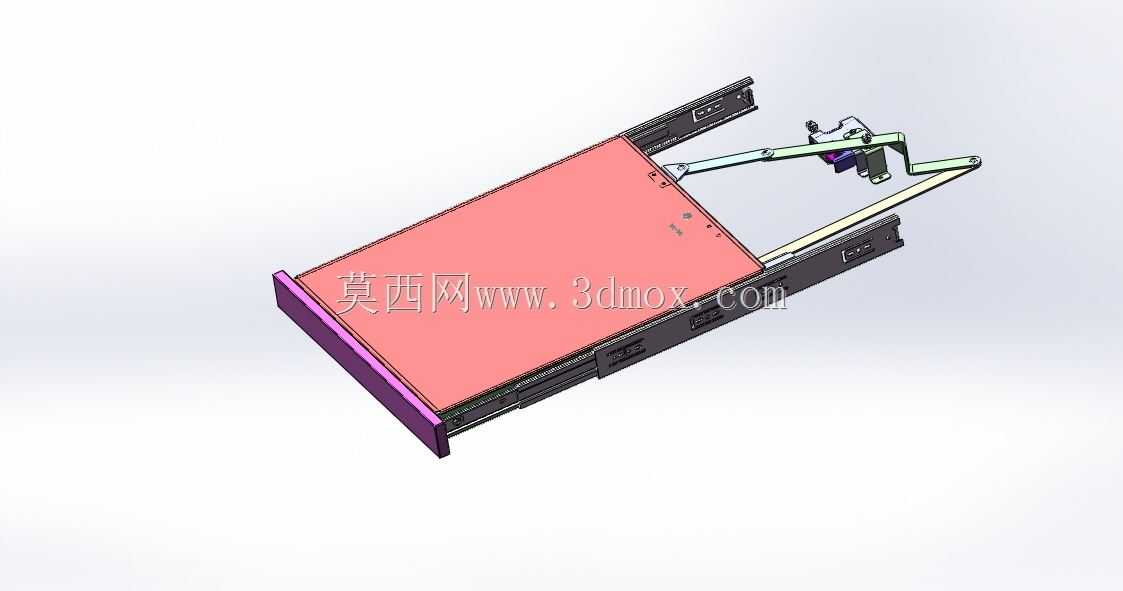

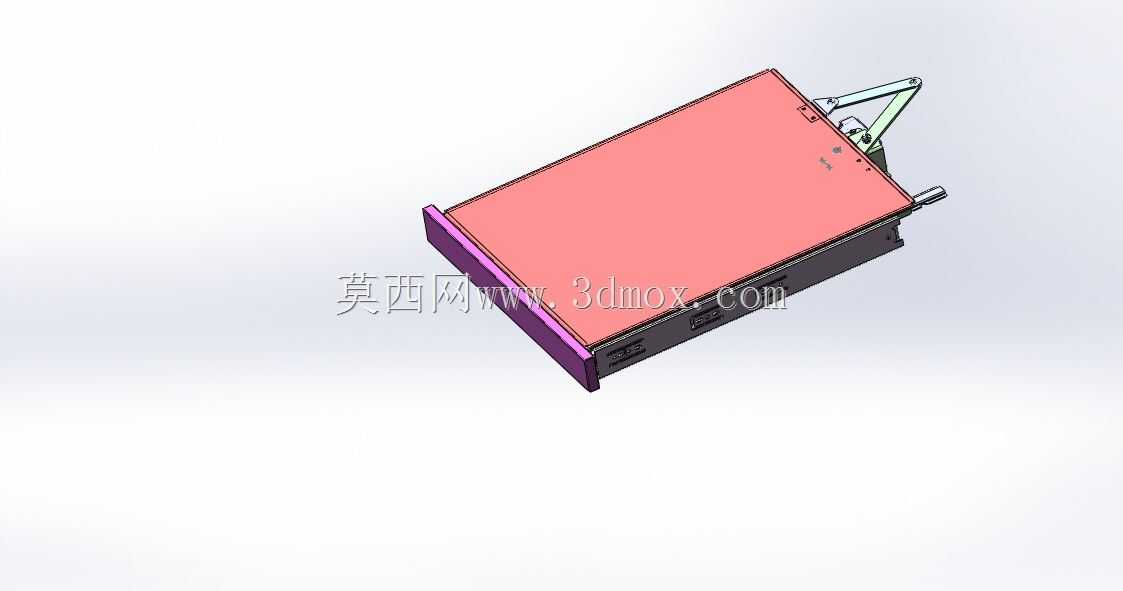

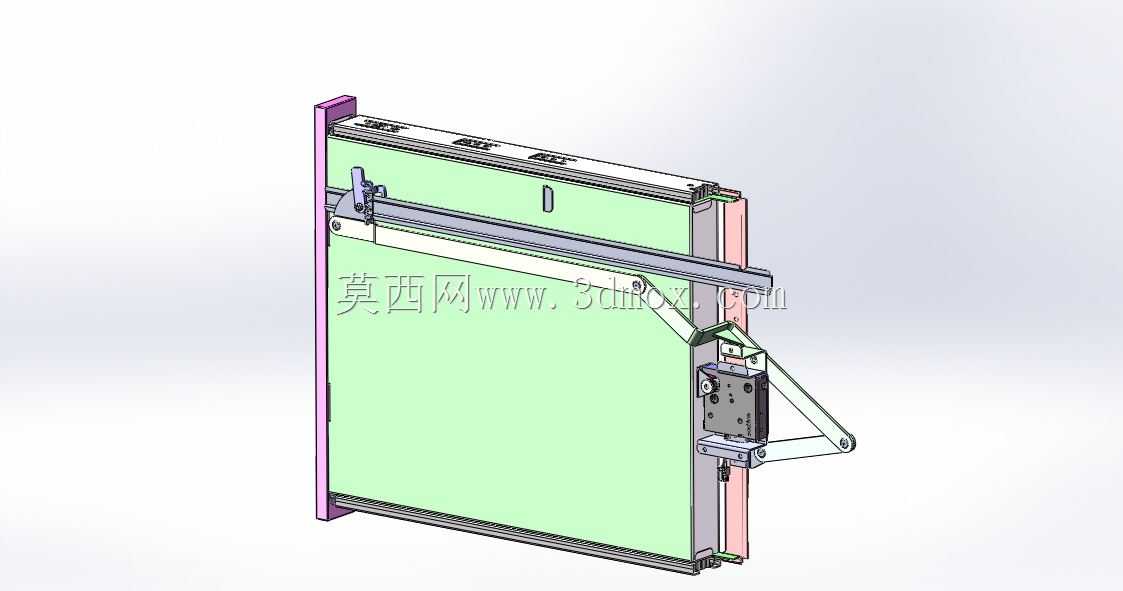

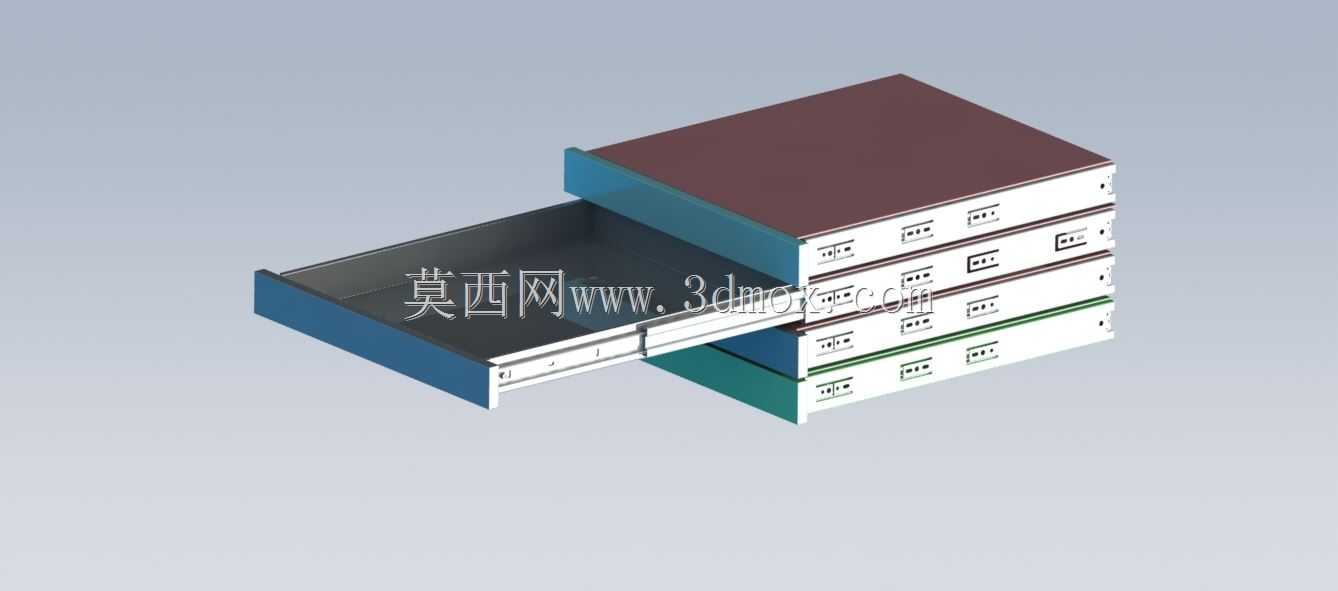

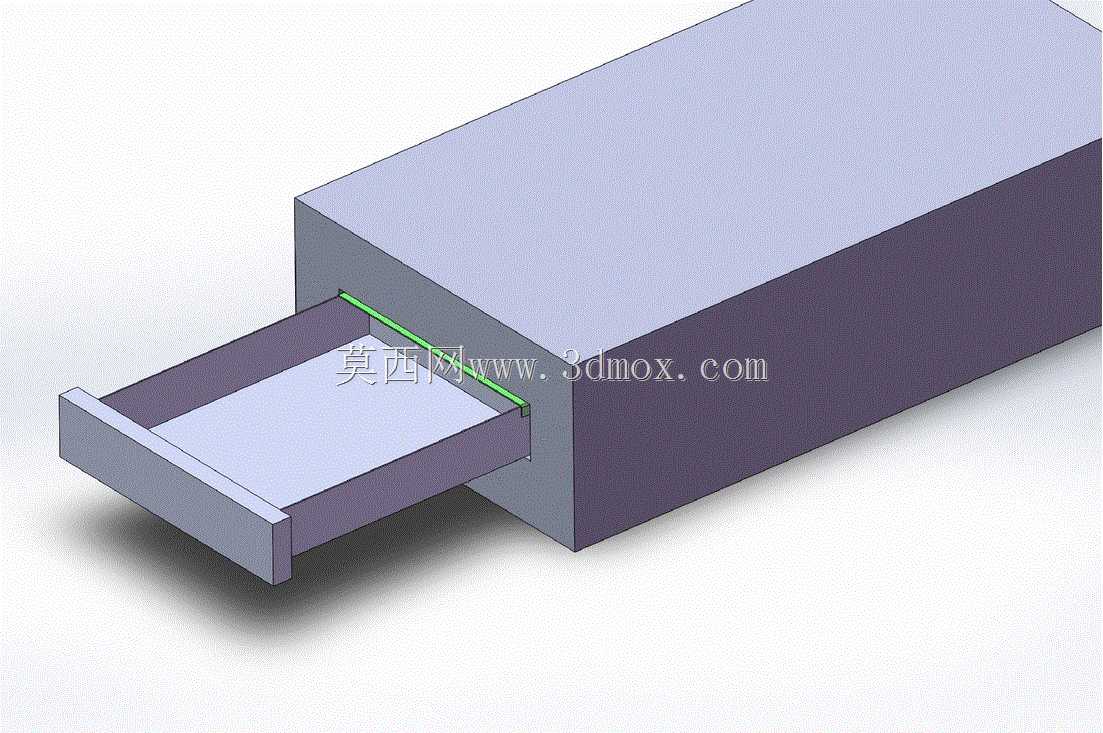

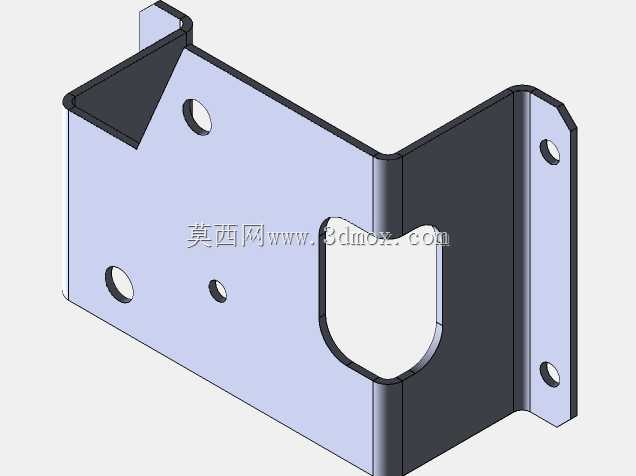

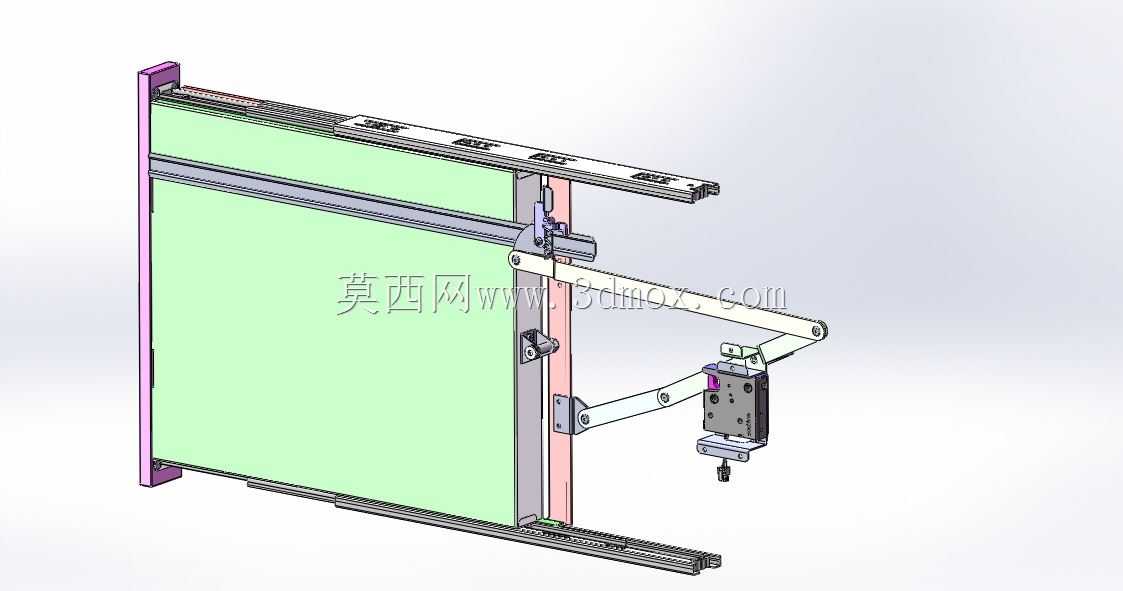

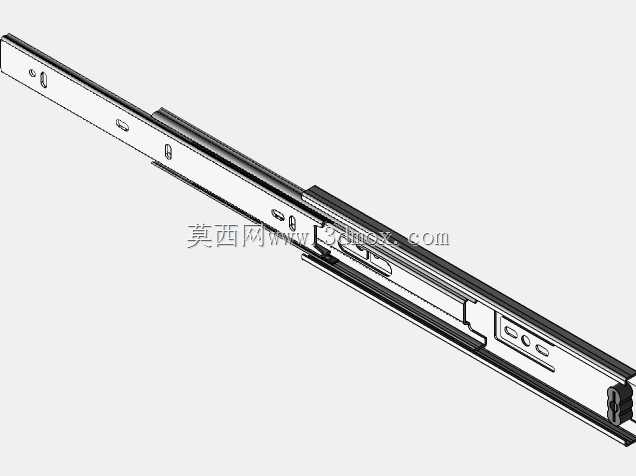

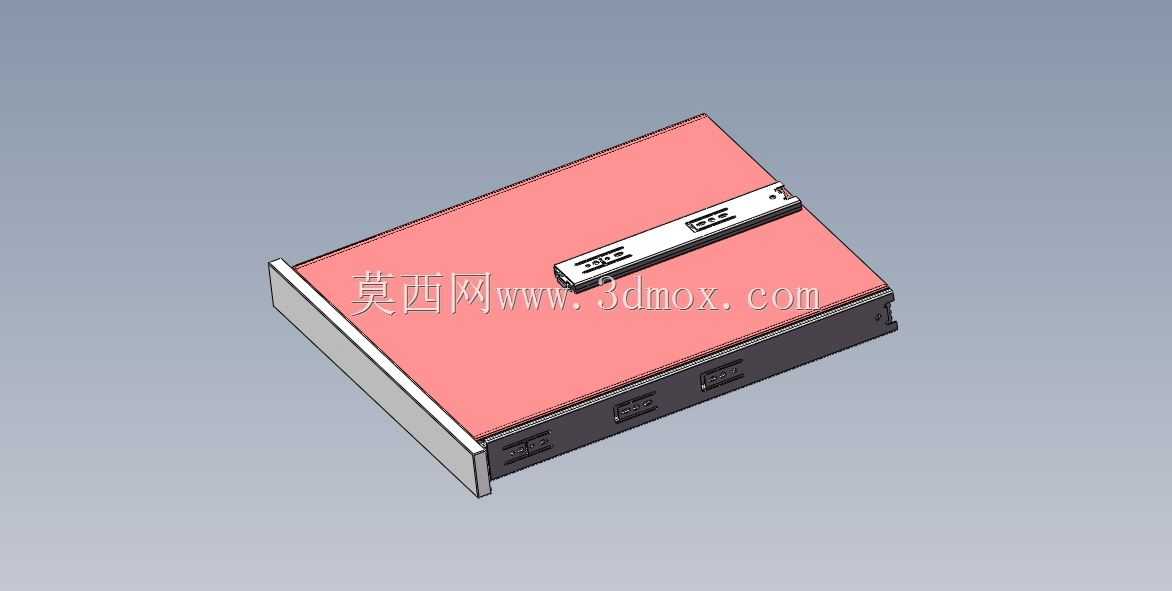

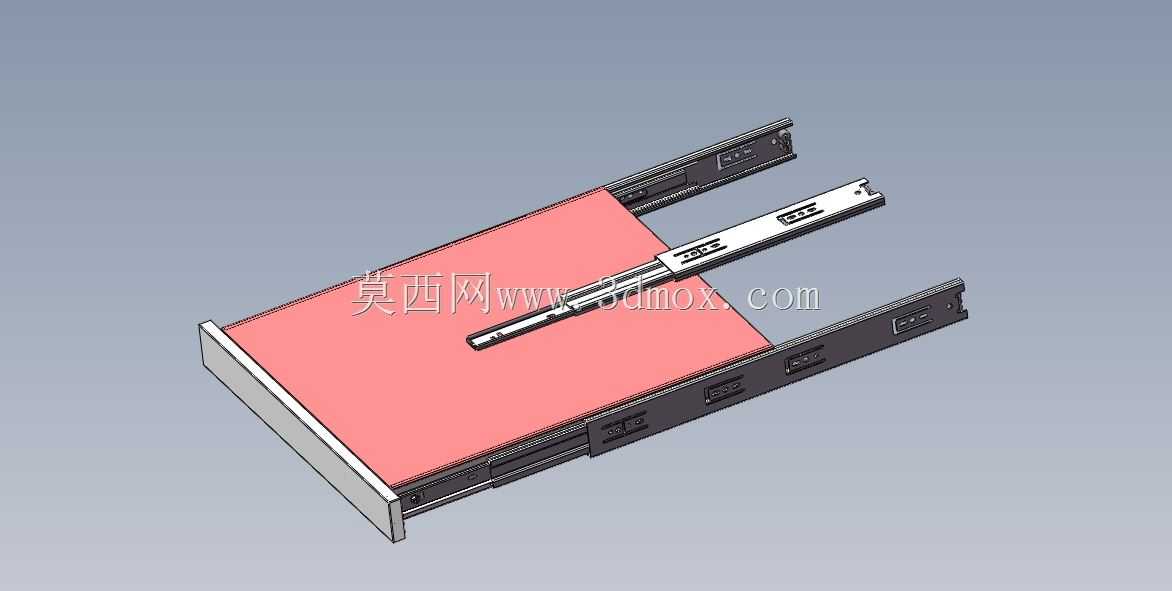

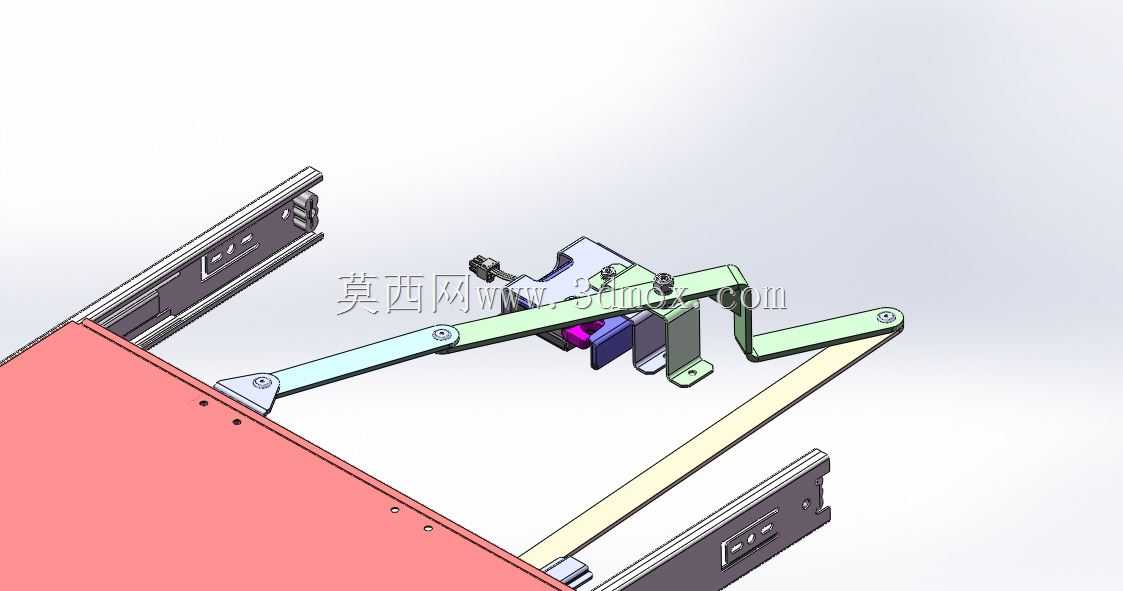

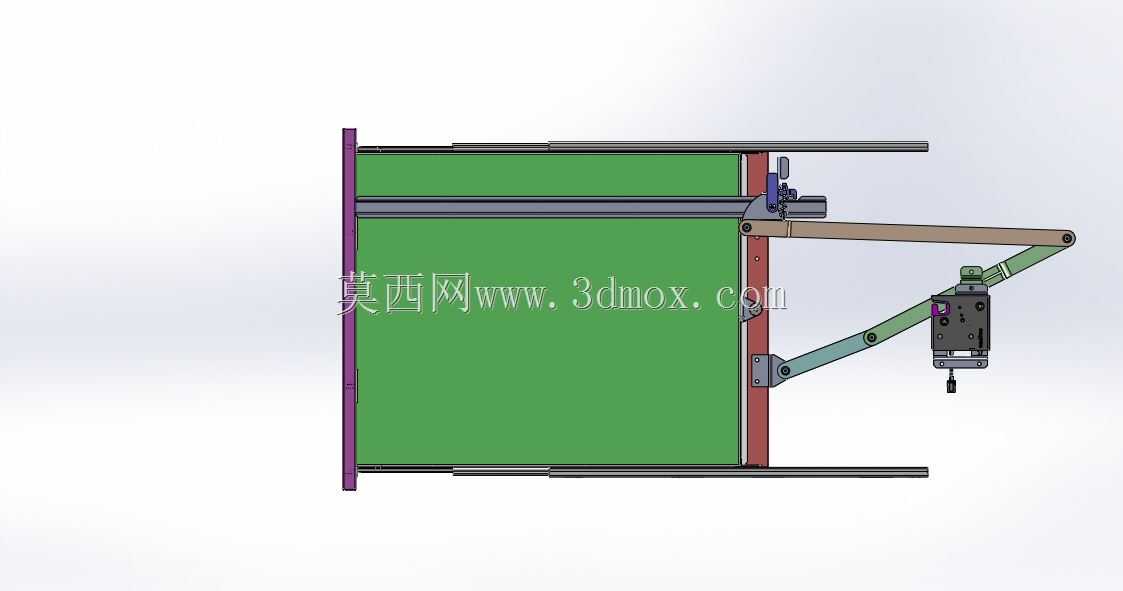

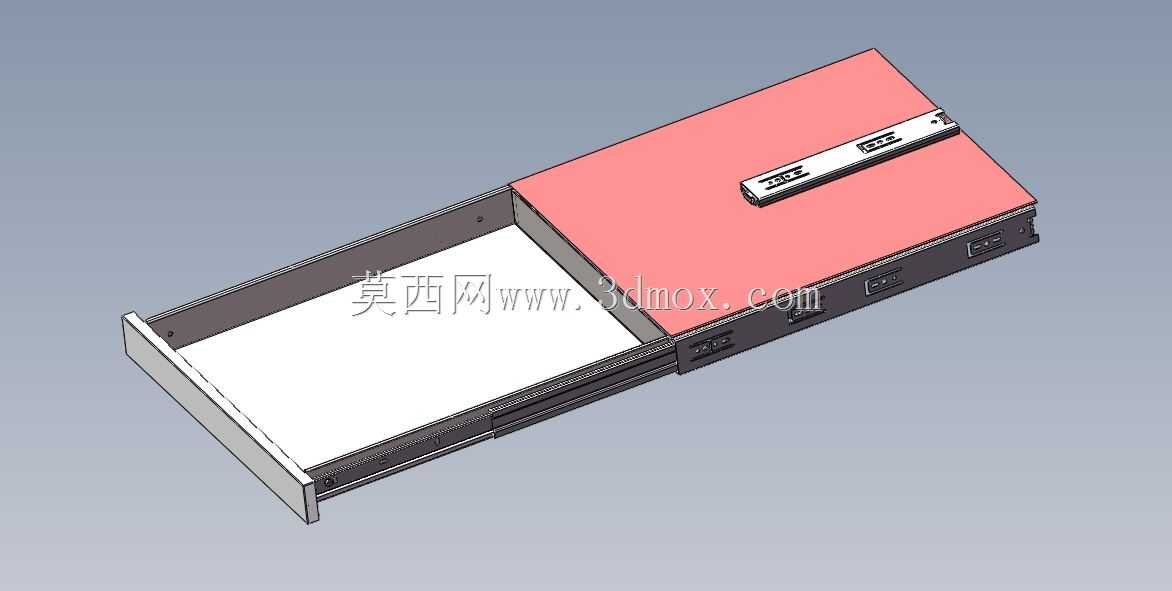

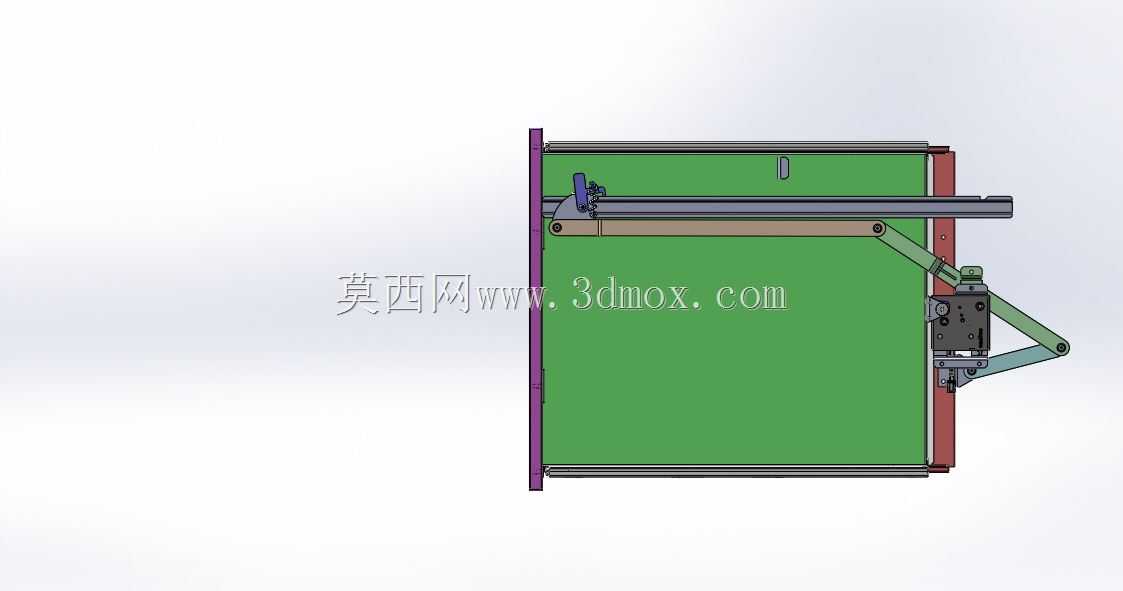

在商用密集储物柜体、工业工具柜、实验室试剂存储柜这类多抽层排布的存储场景中，相邻抽屉的干涉、抽屉关闭不到位导致的物品外露、相邻抽层物品串位卡滞是长期存在的使用痛点，这套快关抽屉盖结构正是针对这类场景开发的联动锁合组件。从实际落地的安装边界来看，整套机构的安装依托抽屉两侧的标准三节导轨安装面完成固定，不需要额外在柜体侧板上加工复杂的异形安装孔，适配市面常规16mm、18mm厚度板材的柜体侧板，安装时仅需要在抽屉面板后侧预留120mm的纵向安装空间，顶盖的滑动行程完全匹配抽屉的抽拉行程，不会出现顶盖伸出柜体边界的情况，整体结构的外露部件全部做了圆角钝化处理，避免抽拉过程中剐蹭存储物品或者操作人员手部。整套结构的核心功能逻辑围绕两个关键机构实现，第一部分是驱动顶盖滑动的杠杆传动组，这套杠杆组采用多连杆铰接设计，铰接点全部采用耐磨尼龙衬套降低转动阻尼，当抽屉推进到总行程一半的位置时，杠杆组的行程拐点刚好触发，此时顶盖会沿着预设的滑动轨道快速滑移到完全覆盖抽屉开口的位置，相比传统的手动翻盖或者随动慢滑盖板，这种半程触发快关的设计能给使用者明确的到位反馈，同时避免抽屉未完全关紧时，内部存放的零散工具、试剂瓶、小零件滑出掉入下层抽屉的问题，解决了多抽层柜体常见的物品串位卡滞故障。第二部分是锁止释放机构，这套机构安装在杠杆组的末端与柜体支架的配合位置，当抽屉完全关闭到位时，锁舌会与支架上的锁止卡口接合，此时杠杆组的传动链路被完全锁死，顶盖不会因为柜体晃动、抽屉受外力震动出现自行滑移打开的情况；当向外拉动抽屉时，锁舌会在抽拉力的作用下先脱离卡口，解除杠杆组的锁止状态，随着抽屉向外抽出，杠杆组反向带动顶盖沿着轨道退回初始位置，完全露出抽屉开口，不会对抽屉内物品的取放造成任何遮挡。从结构设计的细节来看，整套连杆的长度配比经过反复调校，确保触发拐点的位置刚好对应抽屉半程关闭的状态，不会出现提前关盖导致物品还未放稳就被顶盖磕碰，或者关盖滞后导致关闭过程中物品滑落的问题；顶盖的滑动轨道采用内嵌式设计，轨道槽内预留了0.5mm的间隙配合公差，避免长期使用后积尘、五金件轻微变形导致的滑动卡滞，锁舌的接触面做了15度的导向斜角，即使安装时存在1mm以内的位置偏差，锁舌也能顺利滑入卡口完成锁合，降低了现场安装的调试难度。在实际选型适配时，这套结构可以根据抽屉的宽度调整顶盖的板材宽度，连杆部分的通用化率达到90%以上，不需要针对不同宽度的抽屉重新开模制作传动部件，仅需要裁切对应长度的盖板型材即可完成适配，能有效降低批量生产的物料成本。相比传统的抽屉独立锁具，这套联动结构把顶盖闭合、抽屉锁止两个动作整合到抽屉抽拉的单一动作逻辑里，使用者不需要额外操作锁扣或者翻盖，仅需要正常推合抽屉就能完成关盖、锁止两个动作，大幅提升了多抽层存储柜的使用便捷性，尤其适合需要频繁取放物品的工具存储、实验室耗材存储、车间零配件存储场景，能有效降低因抽屉关闭不到位导致的物品掉落、丢失、磕碰损坏的概率。
