单轴铝合金小型货运拖车SolidWorks设计

该单轴小型货运拖车模型采用SolidWorks完成全参数化建模，建模流程遵循自底向上的设计逻辑：首先完成牵引架连接结构、轮轴安装座、车厢底板框架的基准零件建模，通过基准轴、基准面的精准约束完成零件间的装配定位，再逐步添加栏板结构、轮组组件、反光标识等附属零件，所有零件均保留完整的建模特征树，支持对栏板高度、牵引架长度、轮距参数进行快速调整修改，建模过程中对焊接连接位置做了简化处理，同时保留了螺栓连接结构的细节特征，方便后续拆解查看装配关系。

参数设计严格参照轻型货运拖车的行业规范，核心参数包含：悬架采用悬浮扭杆结构，阿克塞尔最大负载为650千克即1430磅，整车额定承载能力为545公斤即1200磅，轮辋规格为4Jx13H，匹配轮胎规格为165/70R13，牵引架高度适配常规家用乘用车的拖车接口尺寸，车厢栏板采用多层波纹加强结构，在降低自重的同时提升结构抗变形能力。

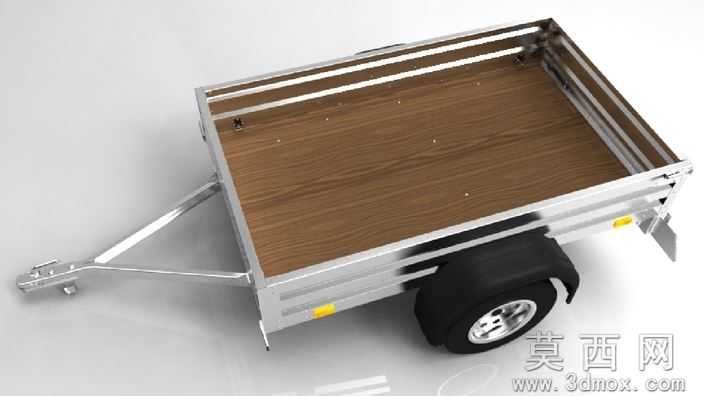

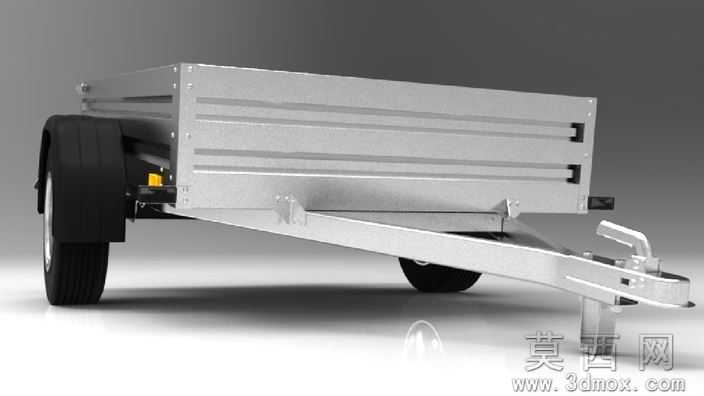

渲染材质部分针对不同部件做了区分设置：车厢主体采用拉丝铝合金材质，还原金属表面的细腻拉丝纹理与金属反光特性，轮胎采用黑色哑光橡胶材质，还原橡胶的磨砂质感与轻微反光效果，轮辋采用亮面镀铬金属材质，反光标识采用橙黄色半透明塑料材质，牵引架连接锁扣采用镀锌钢材质，整体渲染效果真实还原了实车的材质质感，可直接用于方案展示与效果演示。

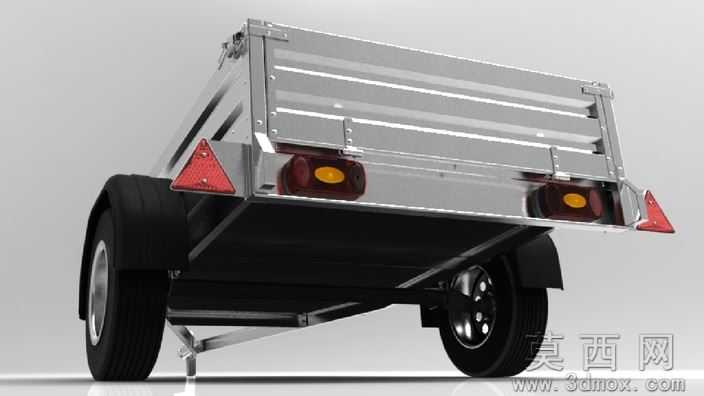

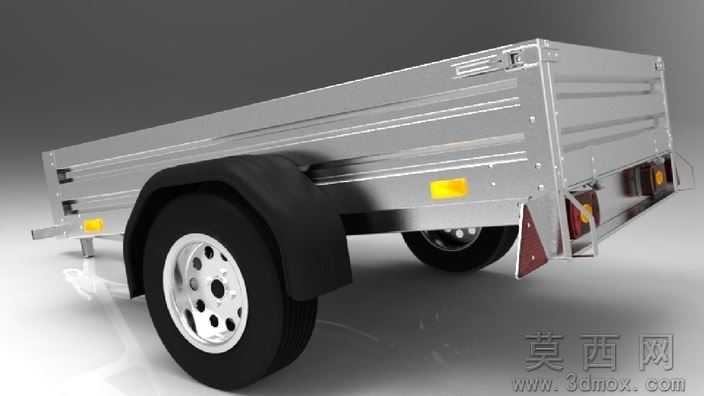

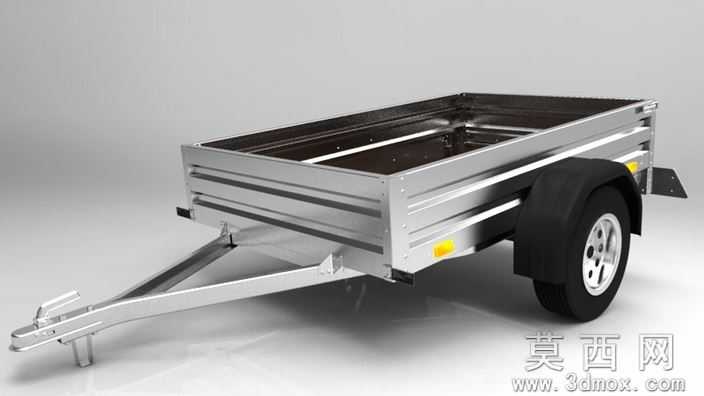

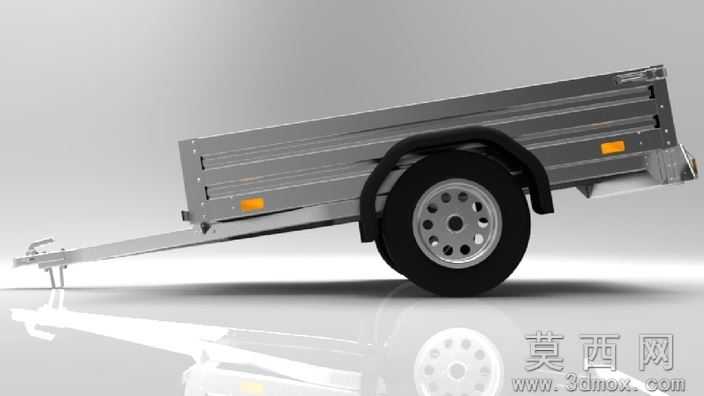

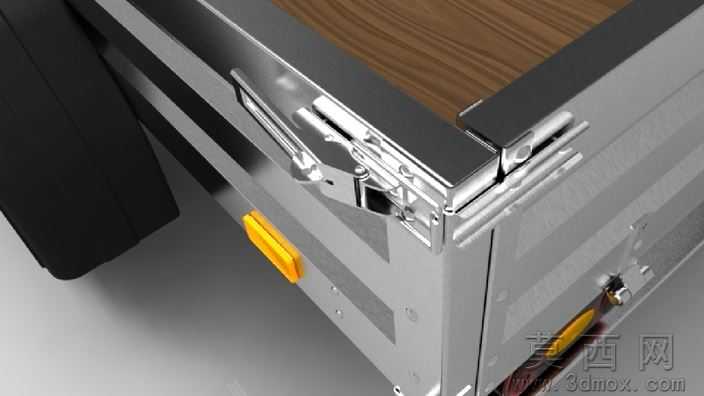

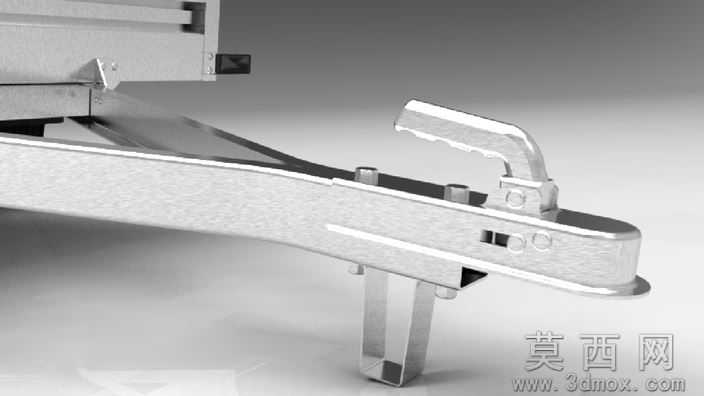

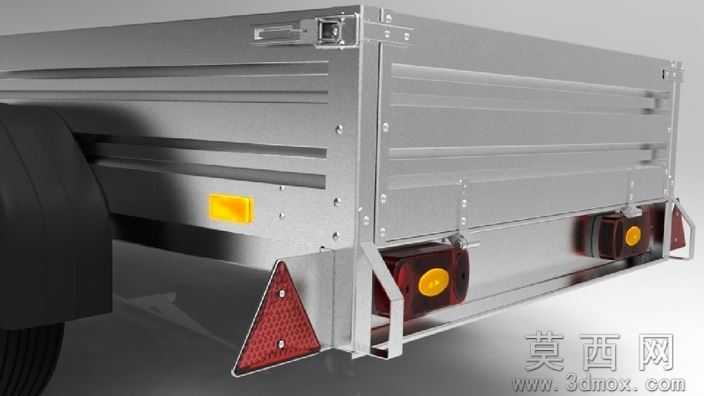

结构原理上该拖车采用单轴承载设计，扭杆悬架集成在轮轴内部，无需额外设置钢板弹簧结构，大幅降低底盘高度与整车自重，牵引架前端设置球形连接锁扣，可与乘用车后拖车钩实现快速对接，车厢栏板采用螺栓固定在底板框架上，可根据货运需求拆卸调整，轮拱位置做了内凹避让设计，避免转向过程中轮胎与栏板发生干涉，车尾与侧面设置反光标识，满足道路行驶的安全要求。

软件兼容方面，模型原生为SolidWorks格式，所有特征参数完整可编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，模型不存在破面、缺失特征等问题，装配体配合关系完整，可直接进行运动仿真、受力分析等后续操作。

研发教学应用层面，该模型可作为专用车设计课程的教学案例，帮助学习者理解轻型拖车的结构组成、参数匹配逻辑与装配关系，也可作为小型货运拖车改装、定制化设计的参考原型，通过调整参数即可快速衍生出不同承载规格、不同车厢尺寸的拖车设计方案，同时也可用于三维建模技能练习，掌握钣金结构、焊接装配体的建模方法与技巧。
