两相混合式步进电机驱动控制装置

项目分类:3D模型 发布时间:2021-10-21 ID:329004
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置
  • 两相混合式步进电机驱动控制装置

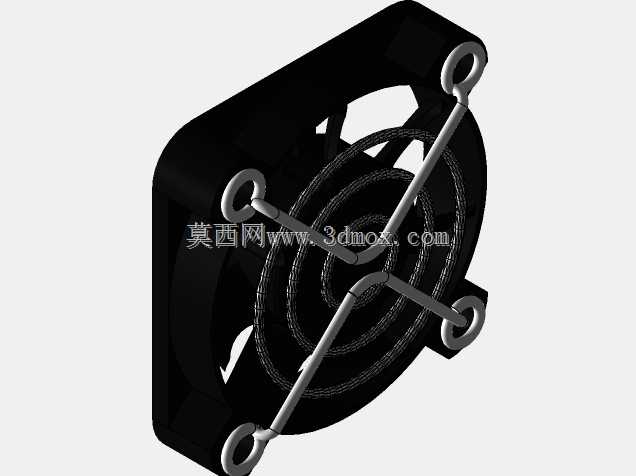

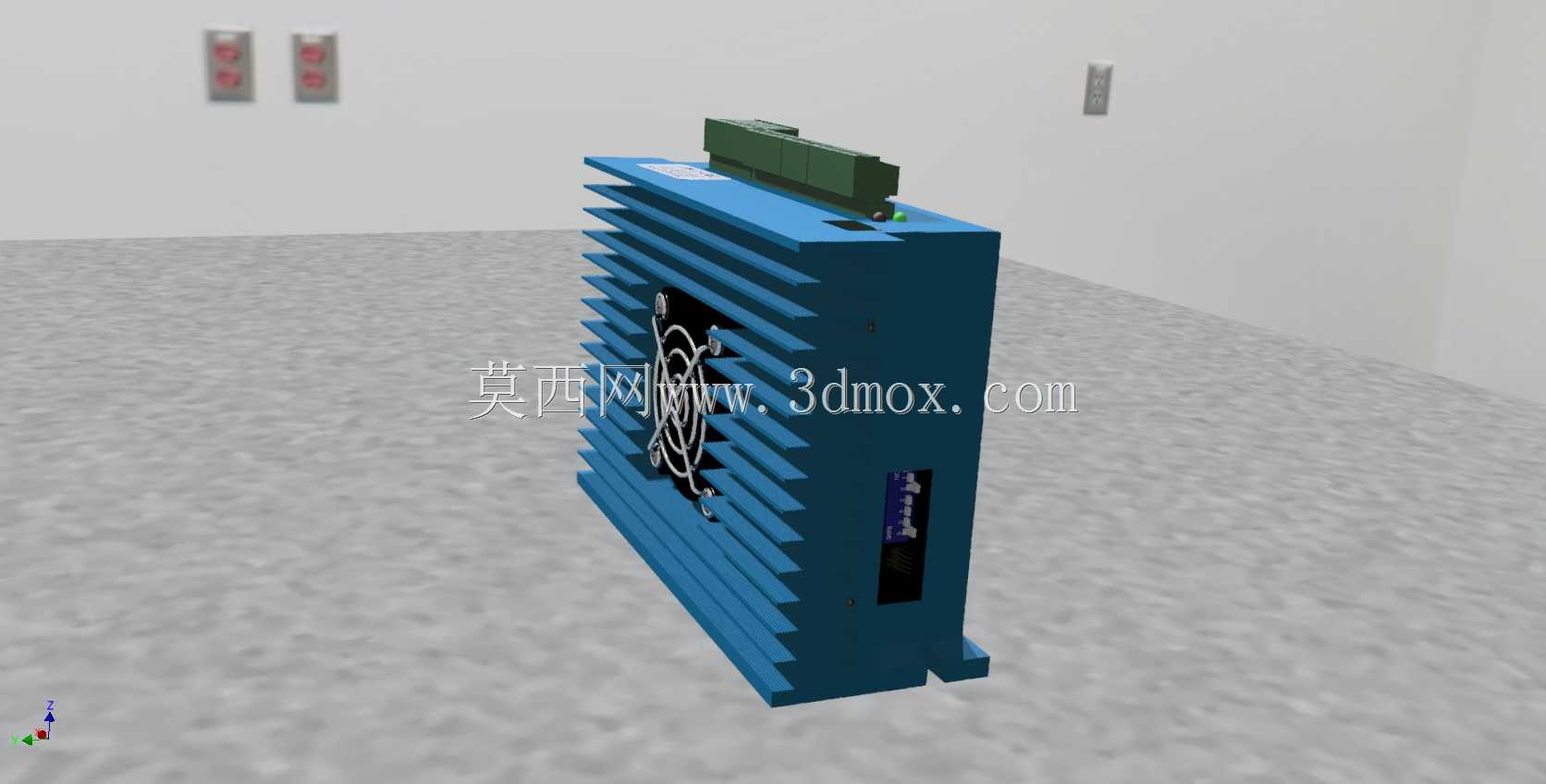

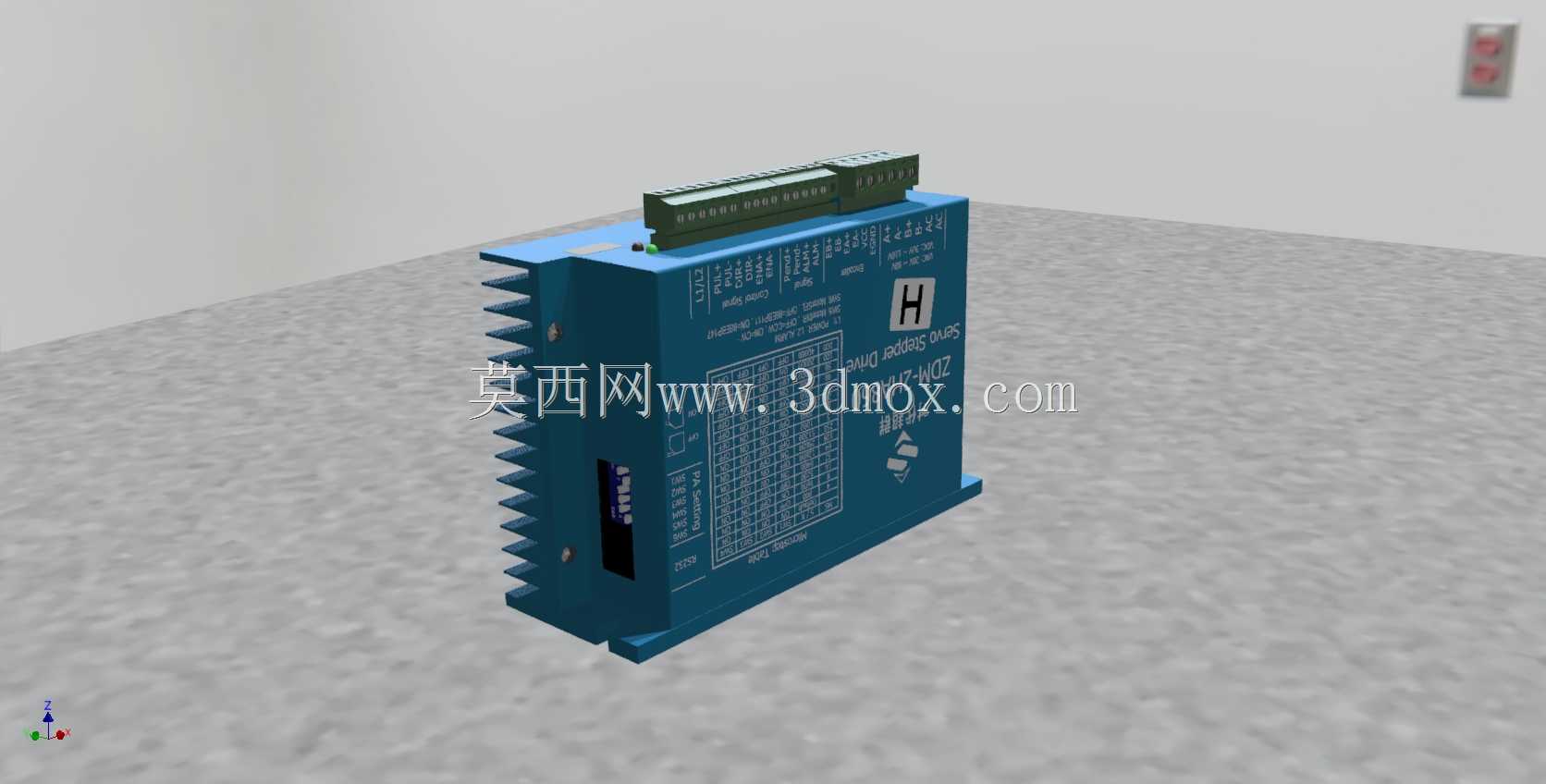

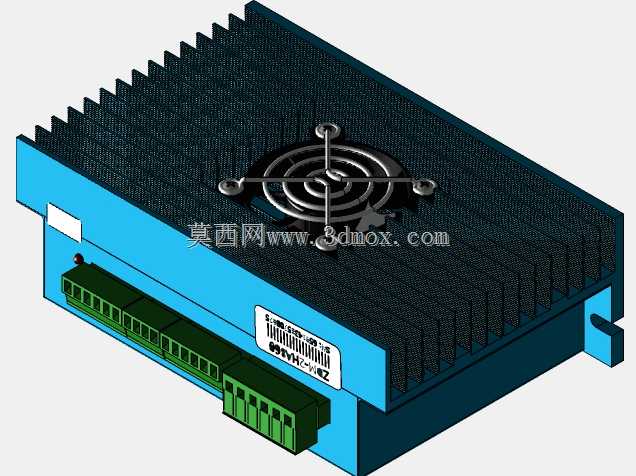

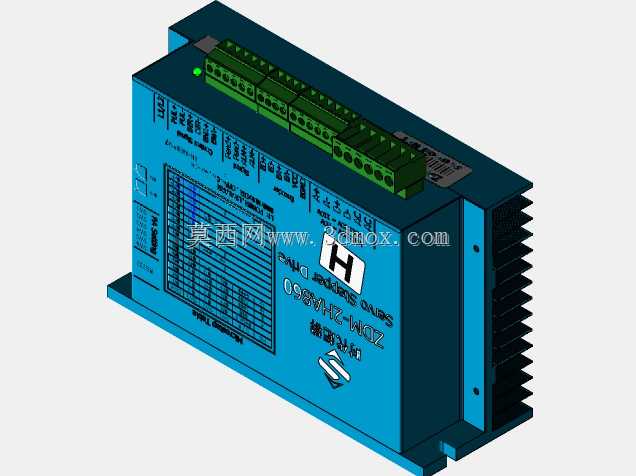

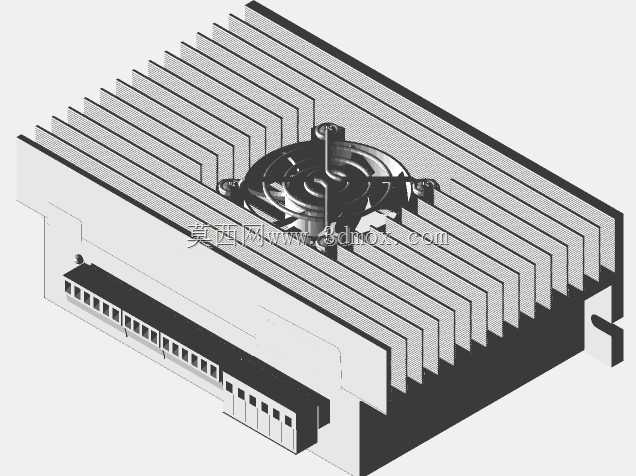

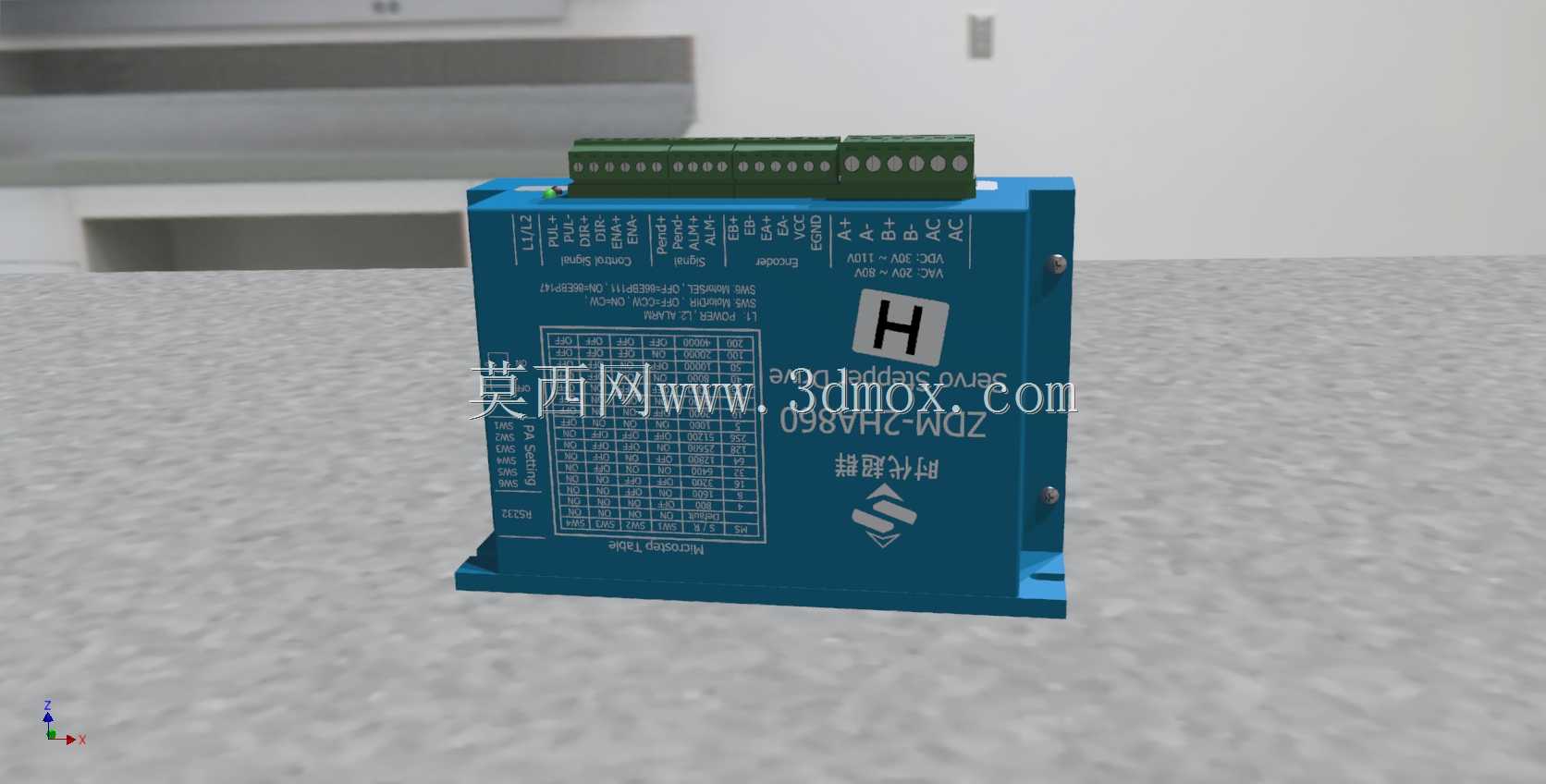

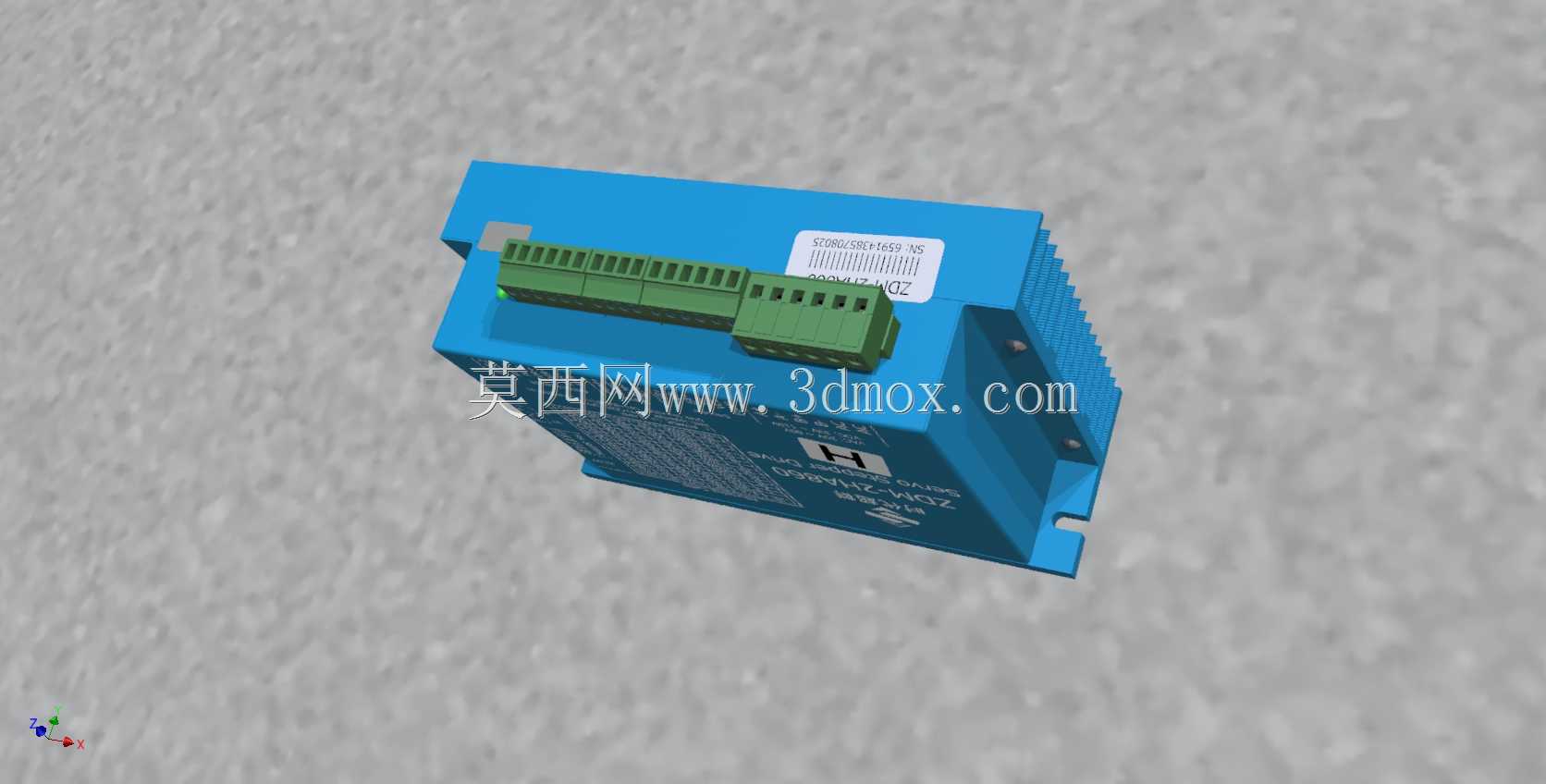

在自动化生产线的物料分拣工位、3D打印设备的进给轴控制、小型数控雕刻机的位移驱动、包装机械的送料机构里,这类步进驱动装置是衔接上位控制信号与步进电机执行动作的核心枢纽,它的作用是把控制器发出的脉冲方向信号转化为电机绕组可以识别的细分电流,精准控制电机的转动角度、转速与输出扭矩,避免电机出现低频振动、丢步或者过流烧损的问题。做这款装置的三维结构建模时,首先要考虑的是工业现场的安装兼容性,外壳侧边的散热鳍片不是随意排布的装饰结构,每一片鳍片的厚度、间距、突出高度都要匹配内部功率板的发热功率,在自然风冷的工况下,能把持续输出电流时的功率器件温度控制在器件额定结温的安全区间,鳍片的朝向也顺着电控柜内常规的垂直通风方向设计,减少风阻提升散热效率。外壳主体采用拉伸铝型材一次成型的工艺思路,前后端盖用阻燃工程塑料卡扣加螺丝双重固定,既保证了壳体的结构强度,也能在设备维护时快速拆开排查内部接线问题,正面预留的状态指示灯开孔位置刚好对应人站立操作时的平视高度,不用弯腰或者凑近就能直观看到电源、运行、故障三类状态的灯光提示,接线端子排布置在壳体顶部,端子的间距符合工业接线的安全爬电距离要求,不同电压等级的接线区域做了凸起的隔离筋,避免现场接线时误碰强电端子引发短路。安装边界上,壳体底部预留了两种安装孔位,既可以用M4螺丝直接固定在电控柜的安装背板上,也能搭配标准DIN导轨卡扣快速卡装在35mm标准电气导轨上,安装孔的位置公差控制在±0.1mm以内,适配现有电控柜的通用安装孔位布局,不用额外重新打孔调整。从功能设计的角度,这款驱动装置支持多档细分电流调节,侧面的拨码开关开孔做了防尘凹槽设计,拨码调节时不用拆开外壳,用小型一字螺丝刀就能直接操作,拨码的档位标识做了激光蚀刻处理,长期在多粉尘、有少量油污的车间环境里使用也不会出现标识磨损模糊的问题。建模过程中对内部的空间排布也做了干涉校验,功率板与信号板之间留足了绝缘间隙,电解电容、功率管这类较高的元器件刚好避开外壳的散热筋位置,不会出现装配时元器件顶到外壳的问题,电源输入接口、电机绕组接口、信号控制接口的位置做了防呆设计,不同功能的接插件选用不同的针脚定义,现场接线时不会出现插错接口的情况。在实际设备选型匹配时,这款驱动可以适配57、86系列的两相混合式步进电机,输出电流的覆盖范围能满足大部分中小型自动化设备的轴驱动需求,自身的过流、过压、欠压保护电路的采样元件位置在建模时就做了固定结构设计,避免设备运输过程中震动导致采样元件移位,影响保护阈值的准确性。外壳表面做了磨砂氧化处理,既提升了壳体的耐腐蚀性能,也避免了电控柜内其他设备漏电时壳体带电引发的安全隐患,所有外部裸露的金属部件都做了接地导通设计,接地端子的接触电阻满足电气安全规范要求。做三维建模的时候,每一处卡扣的配合间隙、螺丝柱的深度、端子的突出高度都按照实际量产的工艺要求做了还原,不是单纯的外观曲面建模,装配关系完全符合实际生产的装配逻辑,不管是用来做设备的整机布局干涉检查,还是用来做电控柜的布线模拟,都能直接复用模型的尺寸参数,不用再反复核对实物的安装尺寸。
