M6规格平垫圈高精度三维建模作品

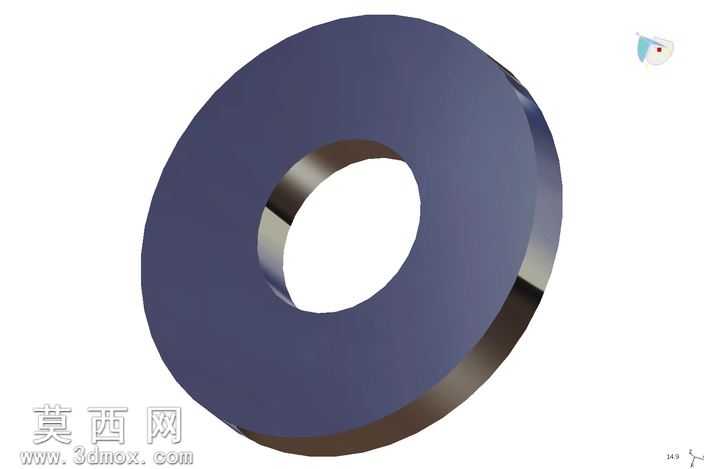

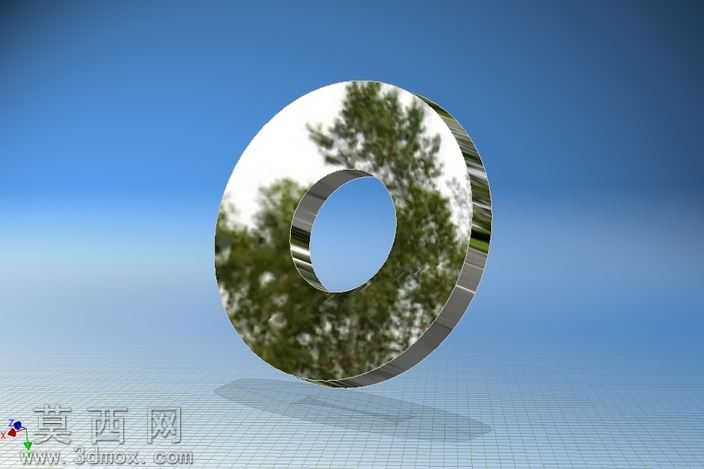

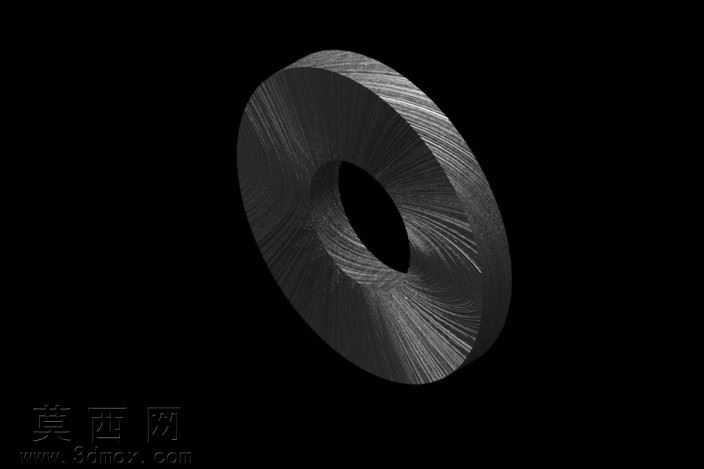

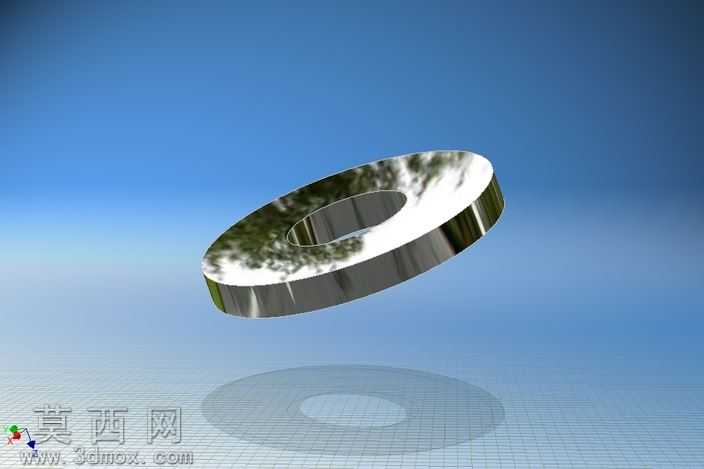

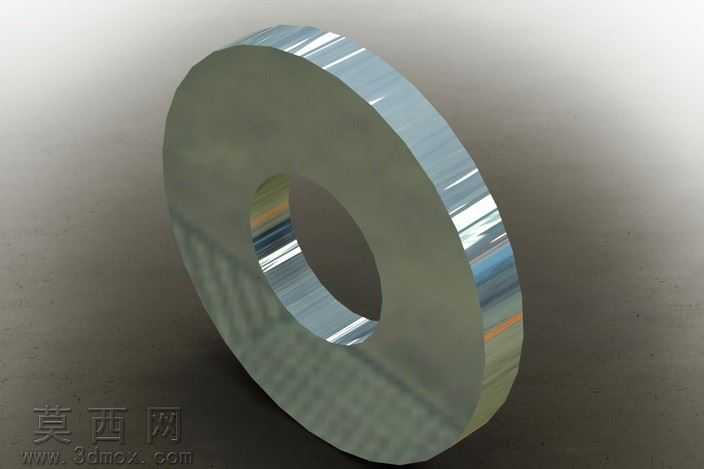

本作品为M6规格平垫圈的三维参数化建模成果，建模过程严格遵循机械紧固件的通用尺寸规范，以保证模型的工程实用性。建模阶段首先以回转体特征为核心构建逻辑，先绘制精准的二维截面草图：草图包含垫圈的内孔轮廓、外圆轮廓以及厚度方向的截面边线，所有尺寸均按照M6平垫圈的标准公称尺寸设定，内孔直径适配M6规格螺栓的穿过间隙，外圆直径符合对应标准垫圈的外径要求，厚度尺寸匹配常规平垫圈的公称厚度，草图绘制阶段添加了完全的几何约束，保证内孔与外圆的同轴度，避免后续特征生成出现错位偏差。完成草图后通过回转特征生成垫圈的基础实体，回转轴线与草图的中心对称轴完全重合，一次性生成无破面的完整环形基础结构。基础实体完成后，对模型的边缘进行工艺性处理，添加符合实际加工要求的微小倒角特征，还原真实五金垫圈的冲压或车削加工后的边缘形态，避免模型出现尖锐直角，更贴近实际工业零件的外观特征。材质设置阶段，针对金属垫圈的物理特性，为模型赋予金属材质，调整材质的漫反射、高光反射参数，模拟钢制垫圈经过表面处理后的哑光金属质感，同时添加细微的表面粗糙度纹理，还原真实金属零件的表面触感，避免材质呈现过度光滑的塑料感。渲染阶段采用柔和的环境光照，搭配多角度的辅助光源，清晰展现垫圈的环形结构、厚度层次以及边缘倒角细节，通过光影的明暗过渡突出零件的立体形态，让观看者可以直观感知垫圈的整体造型与尺寸比例。结构设计上，该垫圈为标准平垫圈结构，无额外异形结构，核心作用是在螺栓连接副中分散被连接件表面的承压应力，避免螺栓拧紧时压伤被连接件表面，同时可以补偿被连接件表面的平面度误差，提升连接的可靠性。建模过程中对模型的几何公差进行了虚拟校验，保证内孔与外圆的同轴度、两端面的平行度均符合紧固件的精度要求，模型可直接用于机械装配模拟、紧固件连接结构演示、工程教学演示等场景，也可导出为通用格式用于不同三维软件间的交互使用，适配各类机械设计项目的装配需求。
