可调节多用途桌面置物支撑支架结构

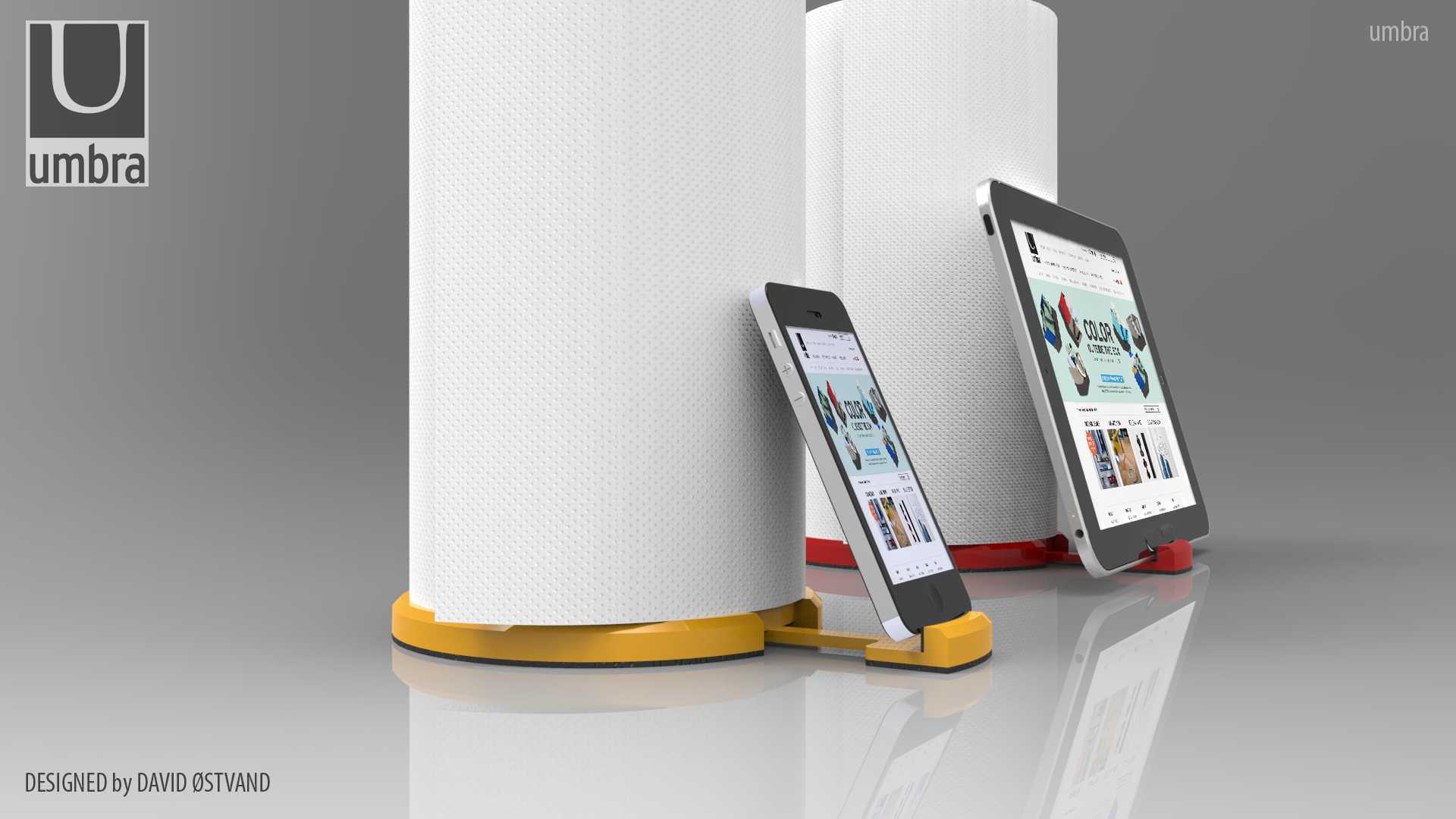

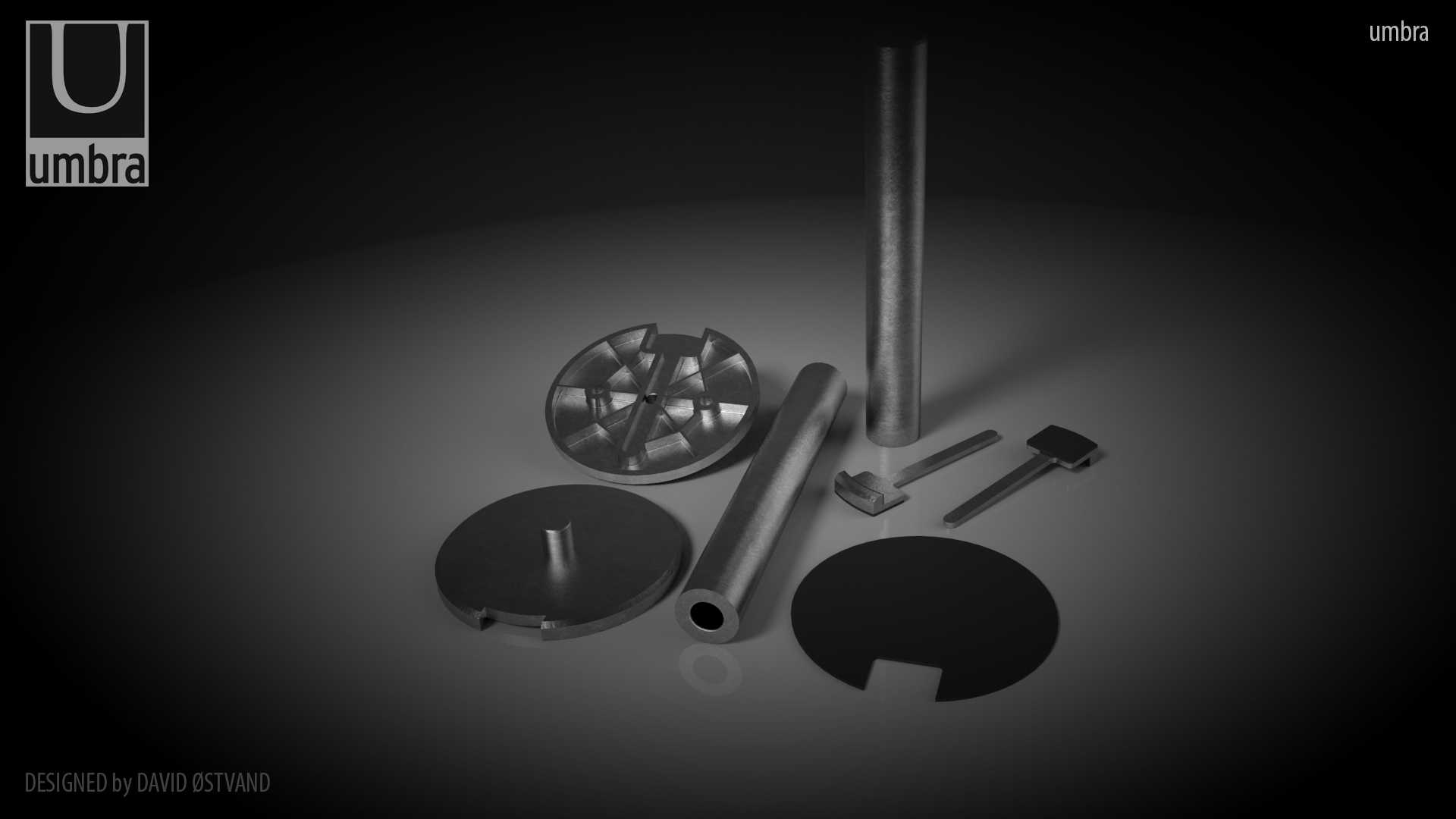

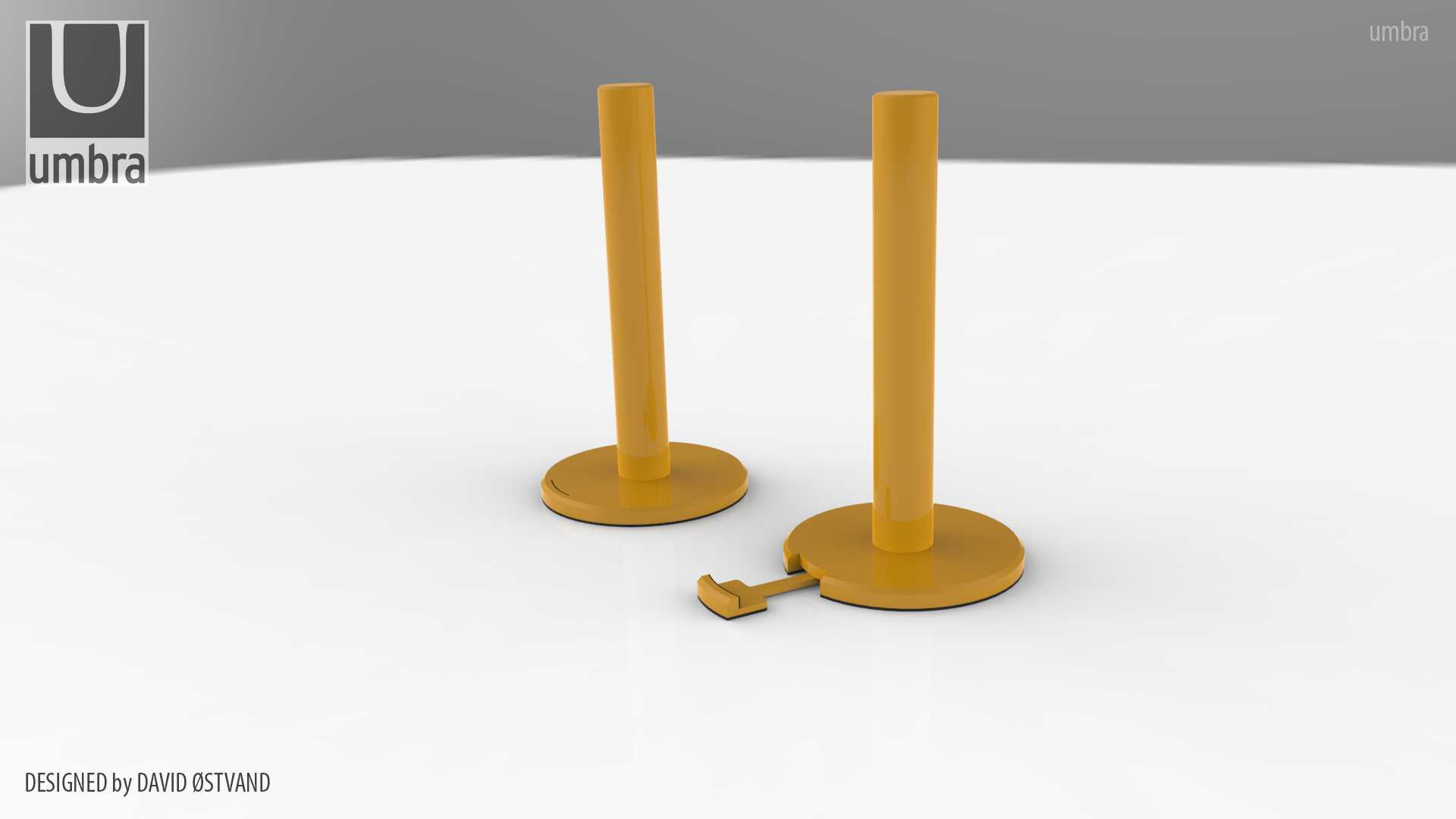

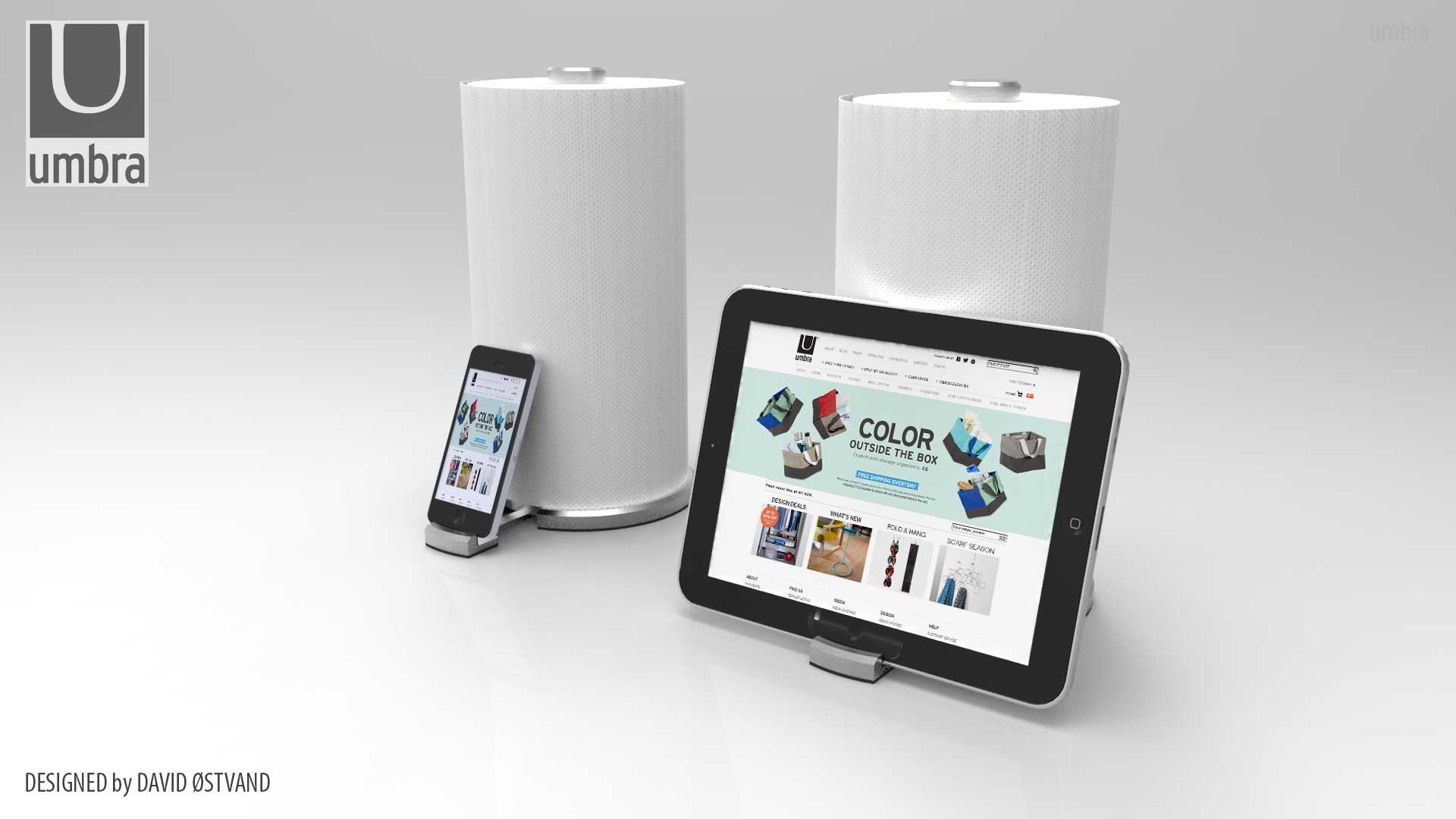

日常桌面场景里，不管是伏案阅读纸质书籍、长时间握持手机刷取信息，还是用平板观看教学内容、追剧放松，长时间手持或者随意摆放设备，很容易造成颈部视角不适，设备也容易因为桌面光滑出现滑落磕碰的问题，这款可调式支撑支架就是针对这类桌面置物承托需求开发的结构方案。整套支架采用分体组合式结构，核心分为底座承托单元、角度调节塞柱单元、支撑杆件单元三个部分，没有复杂的联动锁紧机构，依靠不同部件之间的插接配合实现角度与支撑高度的调整，生产环节可以根据成本定位选择不同的加工工艺，面向平价消费市场可以采用注塑工艺生产塑料材质部件，生产效率高、单件成本低廉，面向高端质感需求的市场可以采用金属切削或者压铸工艺生产金属材质部件，质感更出众、结构耐用性更强。底座部分采用圆形薄盘结构，底部预留了防滑橡胶垫的安装槽位，安装橡胶垫之后可以大幅提升底座与桌面之间的静摩擦力，即使在光滑的玻璃桌面、烤漆桌面上放置，也不会因为设备放置的重心偏移出现支架滑移倾倒的问题，底座中心设置了带定位凸台的插接孔位，用来固定主支撑杆件，同时底座边缘预留了塞柱的卡位缺口，不需要使用支架的时候，可以将调节塞柱卡入缺口位置，减少整体收纳占用的空间。主支撑杆采用空心圆管结构，在保证结构抗弯强度的前提下，尽可能降低支架整体的重量，方便用户随时挪动位置，杆件的外径与底座中心的插接孔位采用过渡配合，装配后不会出现松旷晃动的问题，杆件表面做哑光处理，避免光线反射干扰用户观看设备的视线。角度调节塞柱是整套支架的核心功能部件，塞柱侧面设置了多组不同角度的支撑卡槽，使用时可以根据需要的观看视角，将塞柱调整到对应的卡槽位置，卡槽的角度覆盖了从30度到75度的常用观看视角范围，不管是平放书籍阅读，还是竖放手机刷信息流，或是斜放平板观看视频，都能找到适配的支撑角度，塞柱与支撑杆之间采用滑动插接配合，调整时只需要抬起塞柱转动到对应角度再卡入卡槽即可，不需要额外的锁紧旋钮操作，使用逻辑简单，老人小孩都能快速上手。塞柱的支撑接触面同样预留了防滑垫安装位，避免放置的书籍、数码设备与硬质的塞柱表面直接接触出现刮花，同时增大接触面摩擦力，防止设备从支撑面上滑落。整套结构的安装边界非常友好，完全展开使用时，底座占用的桌面直径不超过120mm，即使是狭小的宿舍桌面、办公工位边角位置都能放置，不会占用过多的桌面操作空间；收纳状态下所有部件可以组合成一个直径120mm、高度150mm的圆柱整体，可以直接放入背包侧袋、桌面收纳盒中，便携性表现出色。结构设计过程中特意规避了细小易丢失的零件，所有功能部件都可以通过插接组合为整体，不会出现零散零件遗失导致支架无法使用的问题，部件之间的配合公差经过反复校核，注塑生产时不需要做复杂的抽芯结构，模具结构简单，量产时的不良率可以控制在很低的水平；金属加工版本的部件也都是常规的车削、冲压工序即可完成，不需要特殊的加工设备，供应链适配性很强。实际使用场景中，除了承托书籍、手机、平板这类常见的数码与阅读物品，也可以用来承托小型桌面相框、便携显示屏、手绘板这类物品，支撑承重可以达到3kg，完全覆盖日常桌面小型物品的承托需求，不会因为承重过大出现杆件弯曲或者卡扣断裂的问题。
