集成NAS功能的圆形无线充电设备设计

这款桌面集成设备的设计初衷，是解决桌面数码配件零散摆放、线缆杂乱的痛点，将日常高频使用的无线充电、小型网络存储、局域网集线功能整合在单一圆柱壳体内，适配现代办公与居家桌面的极简布置需求，可直接放置在书桌、床头柜、会议桌等平整台面使用，无需额外安装固定结构，占用桌面投影面积仅与常规大号马克杯相当，不会挤占键盘、鼠标、水杯等常用桌面物品的摆放空间。

从功能整合逻辑来看，设备顶面为标准Qi协议无线充电区域，可支持符合协议的手机、TWS耳机盒等便携数码设备进行无线补能，顶面中心预留的标识区域可做品牌丝印或状态提示区；壳体侧面均匀分布的接口，分别对应有线网络拓展、存储介质插拔的功能，其中microSD卡槽可插入高速存储卡，作为独立的网络附属存储节点使用，支持DLNA协议，可在同一局域网下为手机、电脑、智能电视等设备提供媒体文件共享、数据备份服务，内置的WiFi集线器功能可将有线网络信号转换为无线热点，拓展桌面区域的无线网络覆盖，也可为不支持WiFi的桌面设备提供有线网络接入能力，相当于同时整合了无线充电板、迷你NAS、小型桌面交换机三类设备的核心功能，大幅减少桌面电源适配器与线缆的数量。

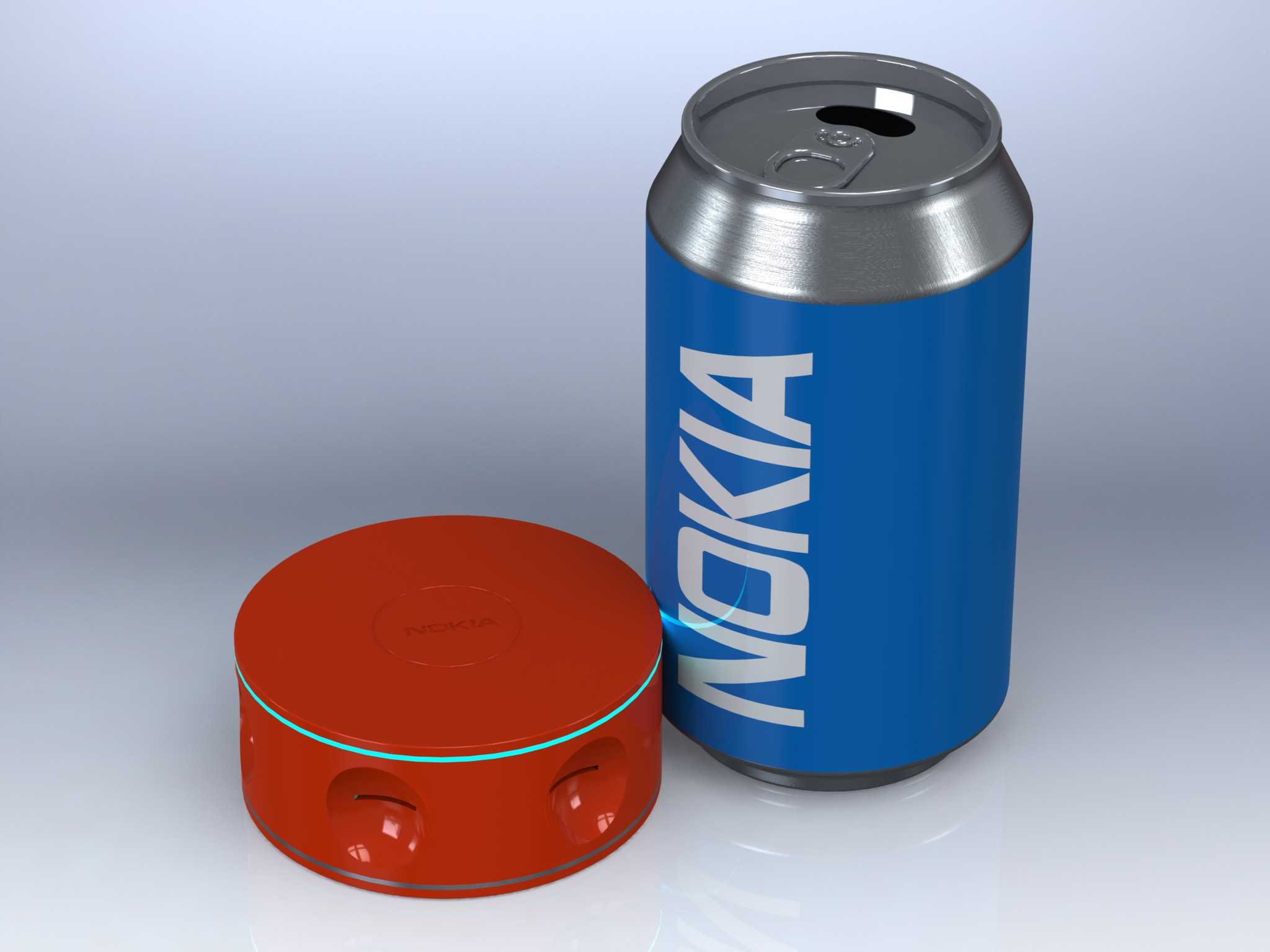

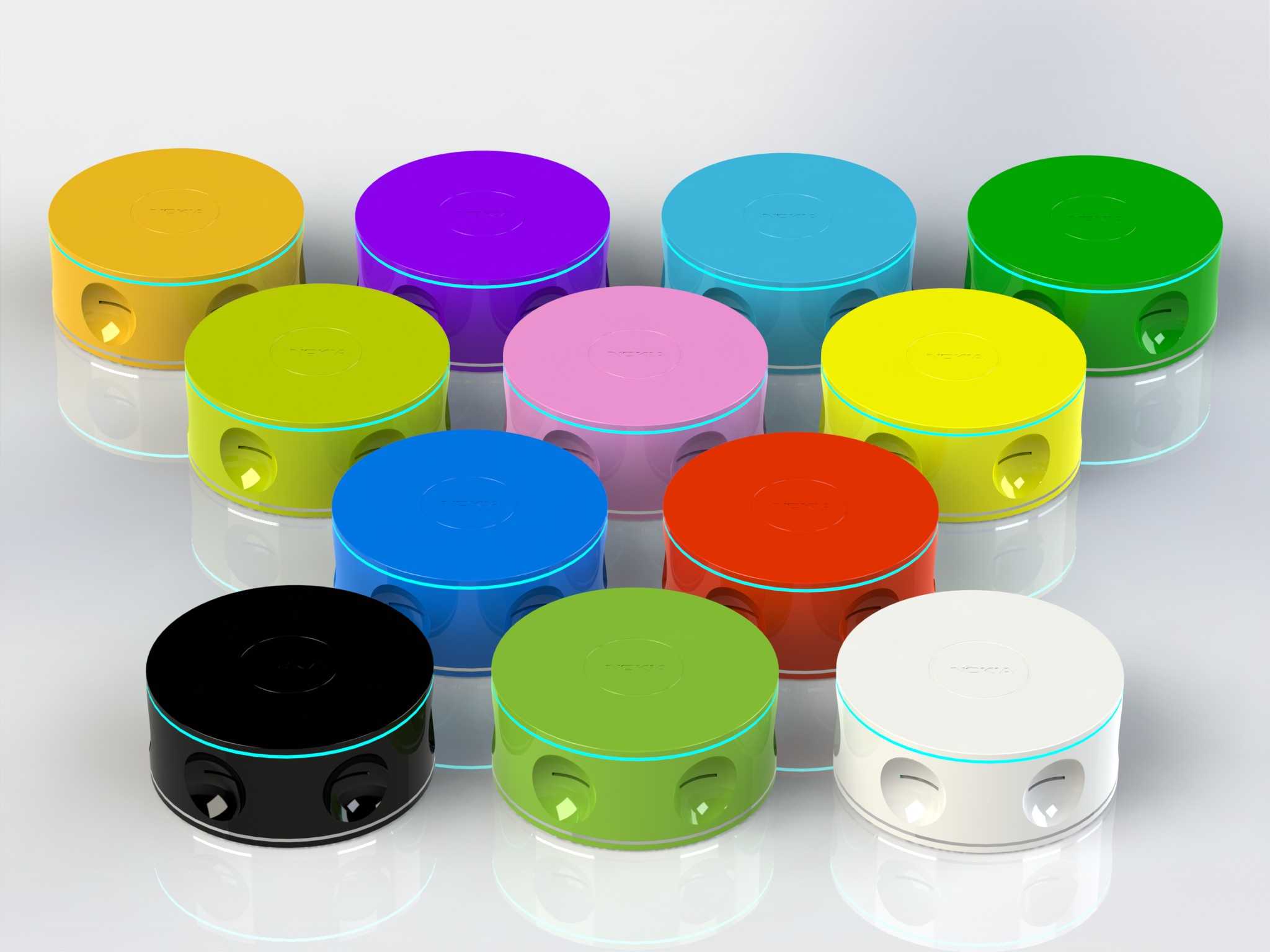

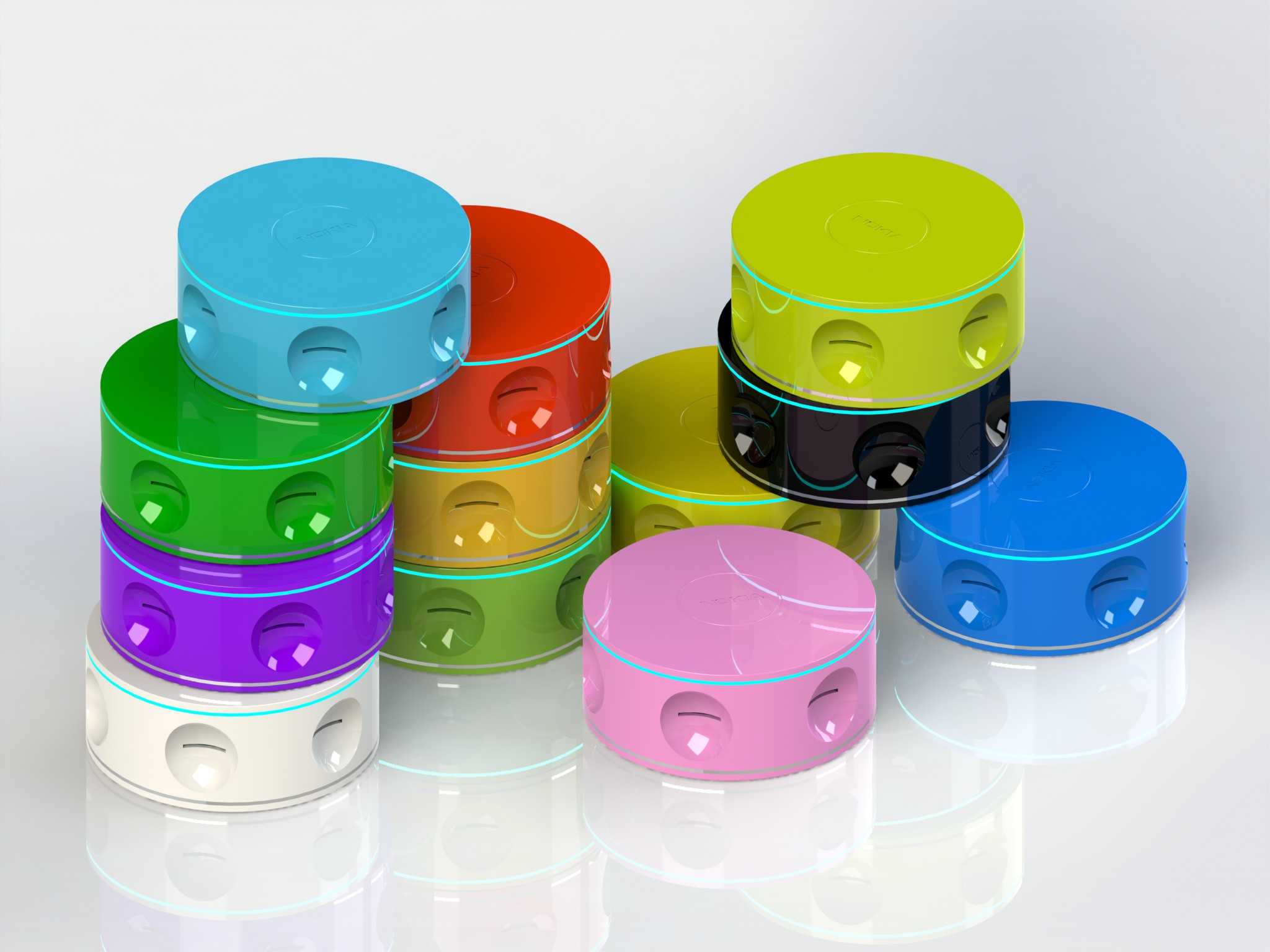

外观设计上采用无棱角的正圆柱构型，顶面与底面做微小的圆弧过渡处理，避免尖锐边角造成的磕碰损伤，壳体中段环绕布置的半透明光管为状态指示结构，不同工作状态下可呈现差异化的灯光反馈：设备通电待机时显示恒定青色光，处于无线充电状态时可随充电功率变化渐变色彩，存储卡进行数据读写时，对应卡槽方向的光带会呈现呼吸闪烁效果，用户无需查看系统界面，仅通过灯光状态就能快速判断设备当前运行工况。

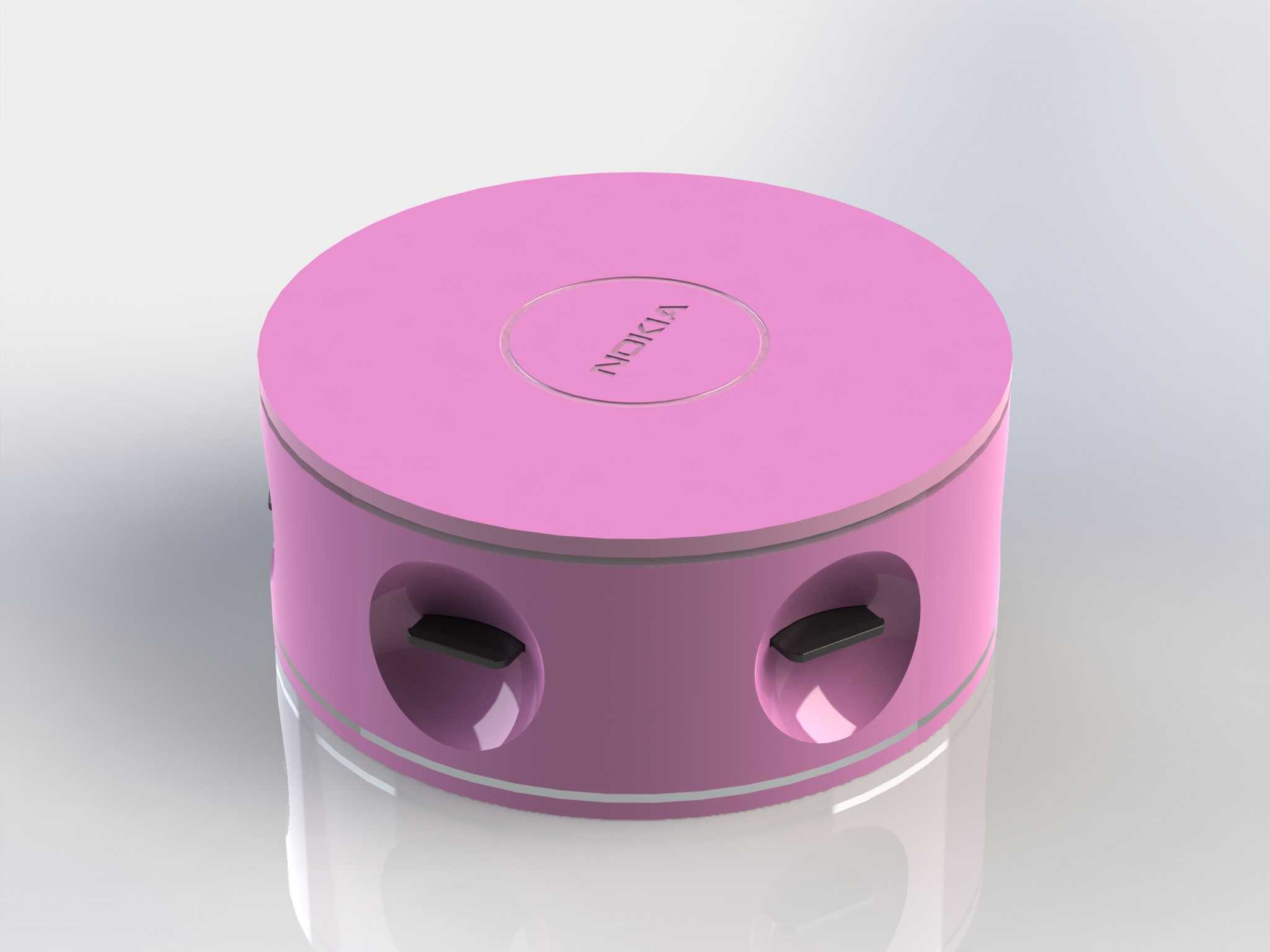

结构设计层面，壳体采用上下扣合的装配方式，内部预留的环形安装空间可依次排布无线充电线圈、主控电路板、存储读写模块、网络交换模块与灯光导光结构，各功能模块之间预留足够的散热间隙，避免无线充电与数据读写同时工作时热量堆积造成的性能降频；底部预留整圈环形防滑硅胶垫安装位，既可以增大与桌面的摩擦力防止设备被线缆拖拽移位，也能垫高壳体底部形成空气对流通道，辅助内部热量散出；侧面接口的内凹设计既可以保护插拔接头不受外力磕碰损坏，也能让整体外观更具整体性，不会因为接口突出破坏圆柱的流畅视觉效果。

在安装与使用边界上，设备仅需一根Type-C供电线即可满足全功能运行需求，供电规格适配常规的PD快充协议，用户可使用现有手机、笔记本的PD充电器为其供电，无需额外配备专用电源适配器；设备整体高度控制在常规桌面摆件的尺寸范围内，放置在桌面不会遮挡显示器视线，圆柱对称的构型也没有摆放方向的限制，用户可根据桌面线缆走向任意调整设备朝向，都不影响功能使用与灯光指示效果。设计过程中针对内部PCBA与无线充电组件的排布做了多轮模拟验证，确保无线充电区域的磁场覆盖范围符合安全标准，网络模块与存储模块的电磁屏蔽处理到位，不会产生信号干扰影响充电效率与数据传输稳定性，导光结构的光路设计经过反复调整，保证灯光效果柔和不刺眼，不会在夜间使用时造成光污染。
