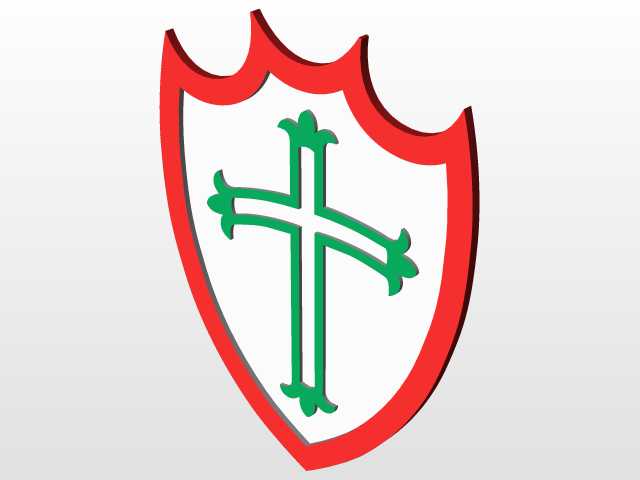

葡萄牙体育协会标识立体造型结构

这类立体标识结构常应用于体育场馆外立面标识安装、俱乐部周边文创产品开模、赛事活动现场立体展示装置等场景，实际落地时可作为墙面嵌入式装饰件、桌面陈列摆件、活动签到台背景标识构件使用，不同安装场景下对结构的厚度、边缘倒角、背面安装位的设计要求存在明显差异。从结构设计逻辑来看，整体采用盾形外轮廓作为基础承载结构，外边缘做了三段式内凹的顶边造型，红色外框做了等宽的凸起围边设计，围边与内部白色盾面形成3-5mm的高度差，既能够强化轮廓的视觉层次感，也能在批量注塑或者亚克力切割加工时减少边缘崩边的概率。内部的十字造型采用对称式布局，十字的四个端点做了仿鸢尾花形的端头造型，绿色十字主体与白色盾面之间预留了0.8mm的嵌装槽位，实际生产时可以采用分色粘接或者多色注塑的工艺实现色彩区分，无需后期额外喷涂上色，能有效降低批量生产的工序复杂度。考虑到不同安装场景的适配性，结构背面预留了两种安装接口：一种是适配墙面安装的沉头螺丝孔位，孔位做了沉头处理，安装后螺丝端面不会突出结构背面，保证与安装基面的贴合度；另一种是适配桌面摆放的插接柱位，可以直接插接在亚克力或者木质底座上，不需要额外的固定胶接。结构的整体外轮廓尺寸按照常用的展示规格做了参数化预留，横向最大宽度控制在180mm时，纵向高度对应为220mm，整体厚度可根据使用场景在8mm到25mm之间调整，当作为墙面标识使用时厚度取偏小值，降低整体重量减少安装负载，作为桌面摆件时厚度取偏大值，提升放置的稳定性避免倾倒。在建模过程中，所有的曲面过渡都做了G1连续处理，外框的红色围边转角处做了R2的圆角过渡，既避免了尖锐边角带来的安全隐患，也能在加工时减少刀具的锐角切削损耗，十字端头的造型曲线全部采用曲率连续的样条线绘制，保证四个端头的造型完全对称，不会出现视觉上的偏移感。针对不同的加工工艺，结构还做了工艺适配调整：如果采用CNC雕刻加工，所有的内角位置都预留了R0.5的刀具圆角，不需要额外做清角工序；如果采用3D打印制作，所有的悬空面都做了45度的自支撑角度设计，打印时不需要添加额外的支撑结构，减少后期打磨的工作量。结构的分件设计也考虑了后期维护的便利性，红色外框、白色盾面、绿色十字三个部分都做了独立的分体结构，相互之间采用定位卡扣连接，某一部分出现损坏时可以单独更换，不需要整体替换，能有效降低后期的维护成本。在实际的场馆应用场景中，这类立体标识还可以在内部预留LED灯条的安装槽位，槽位沿着红色外框的内侧布置，走线孔隐藏在背面的安装位内侧，通电后可以实现轮廓发光的效果，适配夜间的标识展示需求，灯槽的宽度预留了5mm，能够兼容市面上常规的3mm宽度软灯条安装，灯槽表面预留了1mm的柔光板嵌装位，避免出现灯珠直射的眩光问题。
