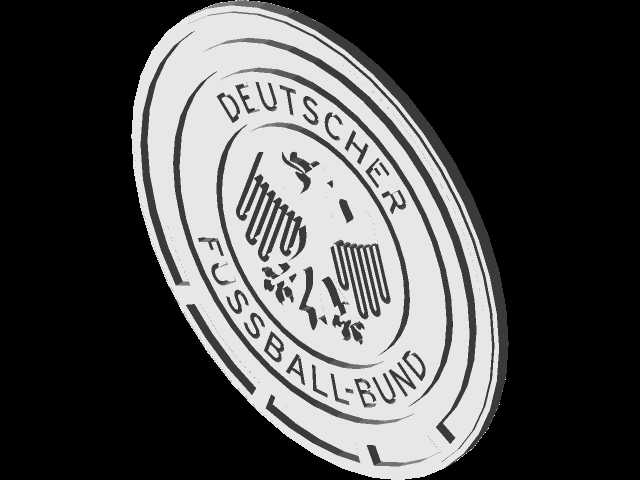

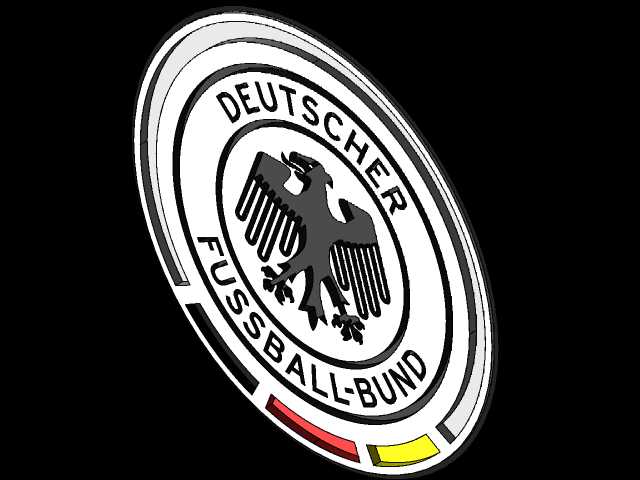

德国国家足球队徽标立体造型设计

这款立体徽标造型在实际工程应用中，可覆盖体育周边产品开发、主题展陈装饰、文创产品结构打样等多个场景，比如球迷周边的金属徽章开模前的结构验证、足球主题场馆的墙面立体标识预制、球迷收藏类摆件的结构设计校核都能用到。从实际用途来看，该造型并非单纯的平面图案拉伸，而是完整还原了徽标的多层环形结构、中心鹰形浮雕的起伏关系，以及底部三色饰条的分层边界，可直接作为数控加工、3D打印、注塑开模的结构参照，避免平面图案转立体时出现的结构错位、浮雕深度不合理等问题。

设计过程中首先梳理了徽标的层级逻辑：最外层为带倒角的环形基底，边缘做了微小的圆弧过渡，避免锐边在后续加工时出现崩边问题；中间层的文字环带做了0.8mm的凸起高度，文字笔画的宽度统一控制在1.2mm以上，满足激光雕刻、蚀刻加工的最小工艺宽度要求，不会出现笔画断裂的情况。中心的鹰形图案是整个造型的核心结构，鹰的羽翼分层做了梯度起伏，最外层羽翼凸起高度1.2mm，内层羽翼凸起高度0.6mm，鹰身主体凸起1.5mm，既保证了视觉上的层次感，又控制了整体的浮雕落差，避免在注塑生产时出现壁厚不均导致的缩痕问题。底部的黑红黄三色饰条做了嵌入式的分层结构，每个色条之间预留0.2mm的分隔槽，方便后续分色喷涂或者镶嵌不同色号的材料，不会出现色界模糊的问题。

从外形尺寸与安装边界来看，该造型的整体外轮廓为正圆形，基准直径可根据实际使用场景等比例缩放，默认参考直径为120mm时，整体厚度控制在8mm，其中基底厚度3mm，浮雕层总厚度5mm，安装面为完全平整的圆形平面，可适配背胶粘贴、螺丝孔固定、磁吸内嵌等多种安装方式。如果用于小型徽章制作，可将直径缩放至30mm，此时整体厚度调整为2.5mm，浮雕落差同步缩放至0.3-0.8mm区间，满足冲压工艺的成型要求；如果用于大型场馆的墙面标识，可将直径放大至800-1200mm，此时基底厚度调整为20mm，背部预留加强筋安装位，避免大尺寸造型出现翘曲变形。

在结构细节处理上，所有凸起结构的侧壁都做了1.5度的拔模斜度，满足模具开模的脱模要求，不需要后续额外做拔模处理；所有转角位置都做了R0.3mm的圆角过渡，既避免了应力集中导致的结构断裂，也符合加工工艺的刀具最小半径要求，不需要使用过小的刀具进行清角加工，能有效提升加工效率。徽标上的所有文字笔画都做了圆角处理，没有尖锐的内角，避免在蚀刻或者冲压时出现内角积料、毛刺难以清理的问题。中心鹰形图案的爪部、喙部等细小结构都做了加粗处理，最小结构宽度控制在0.8mm以上，避免在生产或者使用过程中出现细小结构断裂的情况，提升产品的耐用性。

针对不同的应用场景，该造型还预留了结构调整空间：如果用于金属压铸生产，可在基底背部预留浇口位置与渣包位，不需要额外修改正面造型；如果用于3D打印制作，可将空心的环形间隙调整为0.5mm的支撑间隙，减少打印支撑的使用量，降低后处理难度；如果用于亚克力切割叠层制作，可将每个分层单独导出为平面轮廓，每层厚度对应亚克力板材的常规厚度，直接用于激光切割加工。整个造型的坐标原点设置在徽标的圆心位置，安装面与XY平面重合，方便在装配时快速对位，不需要额外调整坐标位置，能直接导入各类装配场景中使用，比如球迷用品的产品装配、展陈场景的布局装配都可以直接调用，减少重复建模的工作量。
