巴塞罗那足球俱乐部立体标识造型设计

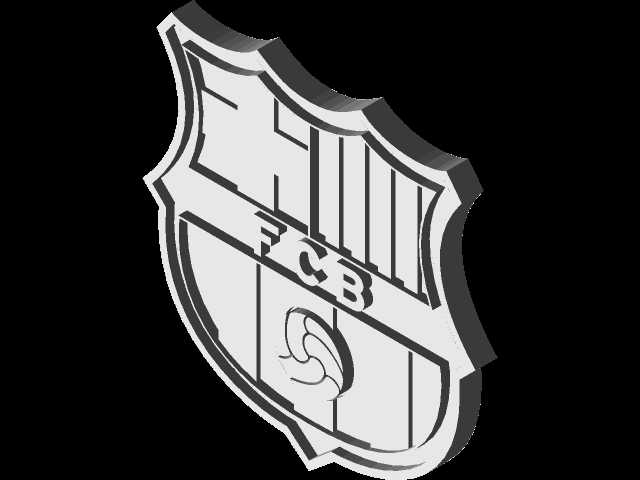

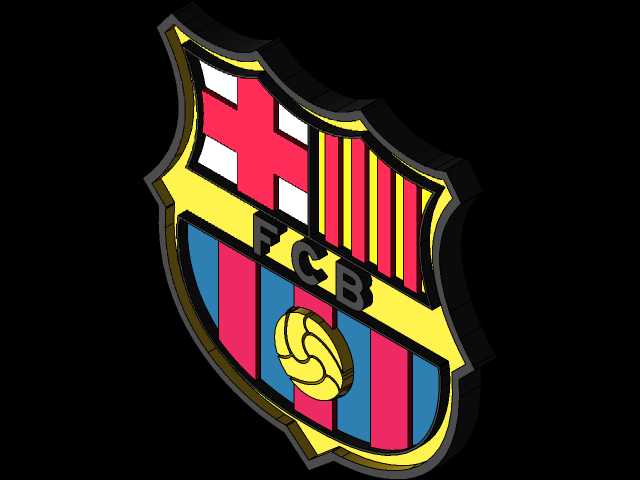

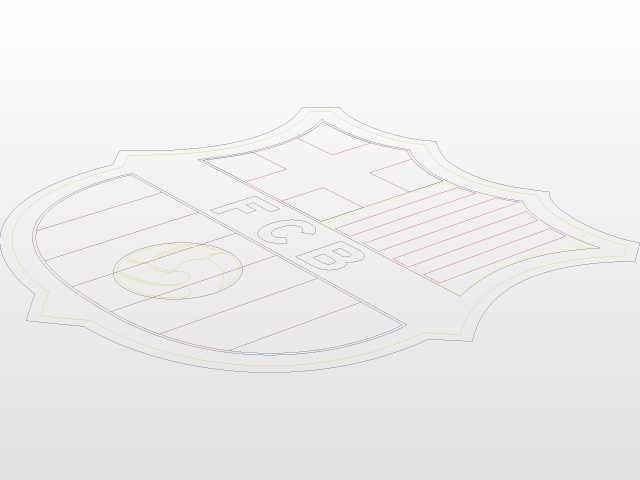

这款立体标识造型在文创周边生产、体育场馆导视系统、俱乐部主题空间装饰场景中具备较高适配性，日常应用中可作为墙面装饰挂件、文创产品开模母版、活动展示道具使用，不同应用场景下对其安装固定方式、表面处理工艺的要求存在明显差异。从结构设计层面看，整体采用盾形外轮廓作为基础承载框架，外边缘做了阶梯式凸起包边处理，包边宽度控制在3-5mm区间，凸起高度相对于标识基准面为2mm，既能够强化整体轮廓的视觉辨识度，也能在作为注塑、冲压开模母版使用时，为模具分型面预留足够的结构强度，避免边缘锐角在开模过程中出现应力崩缺问题。标识内部的元素分层设计遵循视觉权重分配逻辑，红十字区域、红黄竖条纹区域、红蓝竖条纹区域分别处于不同的高度层级，层间高度差设置为1.5mm，通过高度差形成自然的视觉分区，无需额外印刷分色即可通过立体层次区分不同色块区域，适配金属冲压、亚克力雕刻、3D打印等多种加工工艺的成型需求。中间的FCB字母采用独立凸起结构，字母笔画宽度统一为4mm，凸起高度比周边色块区域高出1mm，字母边缘做了0.2mm的圆角过渡，避免加工过程中出现锐边划伤问题，同时也能减少积灰死角，降低后期清洁维护的难度。下部的足球图案采用球面浮雕设计，球面凸起高度与字母区域保持一致，表面的拼接线槽做了0.3mm的下沉处理，线槽宽度0.4mm，既能够还原足球的表面纹理特征，也不会因为线槽过窄导致加工时刀具断刀、或者注塑时出现填充不满的缺陷。设计过程中充分考虑了不同加工工艺的成型限制，所有凸起结构的拔模斜度统一设置为1.5度，所有内角位置都做了R0.3以上的圆角过渡，不存在倒扣结构，无需拆件即可直接完成模具加工或者雕刻成型，大幅降低后续生产环节的工艺复杂度。安装边界方面，标识整体背部预留了2mm厚度的平整安装基面，基面平面度公差控制在0.1mm以内，可适配背胶粘贴、螺丝锁付、磁吸固定等多种安装方式，当作为墙面装饰件使用时，可直接在背部粘贴泡棉胶完成固定，无需额外打孔破坏安装面；当作为户外导视标识使用时，可在基面预留的四个角位安装孔位锁付自攻螺丝，抗风载能力可满足常规户外安装场景的使用要求。尺寸设计上，整体盾形高度为120mm，宽度为95mm，整体厚度（含背部基面）为8mm，这个尺寸区间既能够保证桌面摆放时的视觉展示效果，也不会因为尺寸过大导致墙面安装时占用过多空间，同时适配常规文创产品的包装尺寸规格，无需定制特殊尺寸的包装耗材。在实际生产适配中，该造型可直接导出为不同加工设备适配的刀路路径，雕刻加工时可采用3mm平底刀完成大面积区域的开粗，0.5mm锥度球头刀完成细节纹理的精加工，单次加工时长可控制在25分钟以内，加工效率能够满足小批量定制生产的需求；如果采用注塑工艺生产，分型面设置在背部基面位置，浇口可设置在盾形底部的尖角位置，浇口痕迹隐蔽，后续修剪打磨工作量小，适合批量生产周边文创产品。结构强度方面，所有连接位置的壁厚都保持均匀，最薄位置壁厚不小于1.2mm，不存在壁厚突变导致的缩痕、应力集中问题，采用ABS材料注塑生产时，日常使用中从1.2米高度自由跌落不会出现断裂、掉块问题，耐用性满足日常展示、把玩的使用需求。表面处理适配性上，不同高度的层级结构可通过遮蔽喷涂完成分色处理，层间的高度差可作为喷涂遮蔽的定位基准，分色边界整齐度远高于平面印刷标识，不会出现套色偏移问题，也可直接采用双色注塑工艺完成不同色块的一体成型，进一步提升产品的质感与耐用性。
