便携可展式多功能概念无人机结构设计

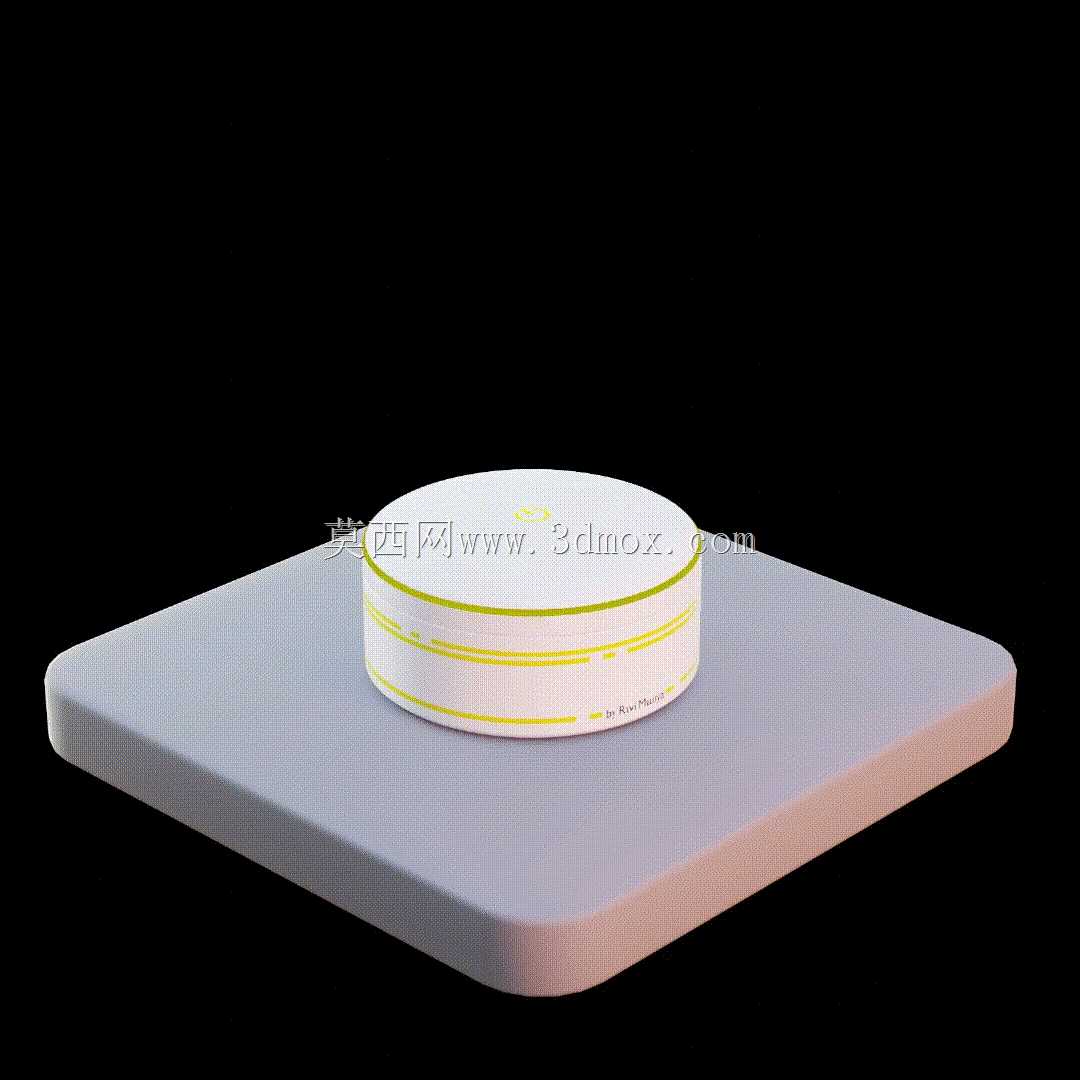

这款概念无人机的设计出发点，是填补当前消费级与轻作业级无人机在便携性、多场景适配性上的现存缺口，区别于常规折叠翼无人机的结构逻辑，其采用了同轴收纳的圆柱形主体设计，非工作状态下整体可完全收拢为直径85mm、高度32mm的扁圆柱形态，能够直接放入常规牛仔裤口袋、小型通勤包的侧袋中，无需额外配备专用收纳包，大幅降低了日常携带的负担。

从实际应用场景来看，该设备可覆盖三类核心使用需求：其一作为移动式安全摄像头，在家庭临时看护、小型商铺临时布防、户外露营区域监控场景下，可直接放置在桌面、置物架等平面上，无需额外安装支架，展开后即可实现360度全景影像采集；其二作为智能扬声器节点，可在小型会议、户外团建、家庭聚会场景下作为便携音频输出设备，配合内置的拾音模块实现双向语音交互；其三作为应急响应系统终端，在户外徒步遇险、家庭突发应急状况时，可快速升空实现周边环境探查、位置信号发送，相比常规手持应急设备具备更广阔的信号覆盖与视野范围。

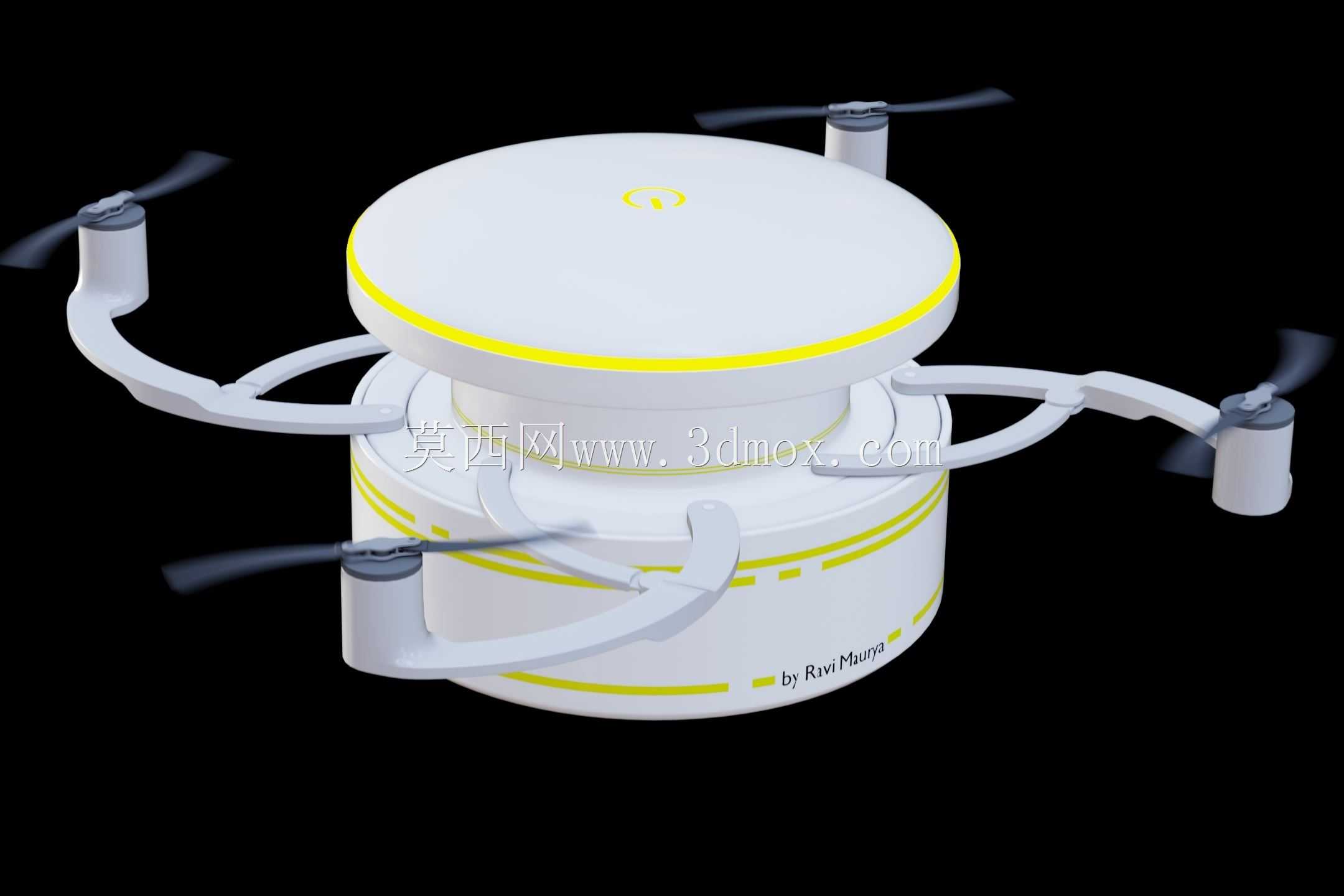

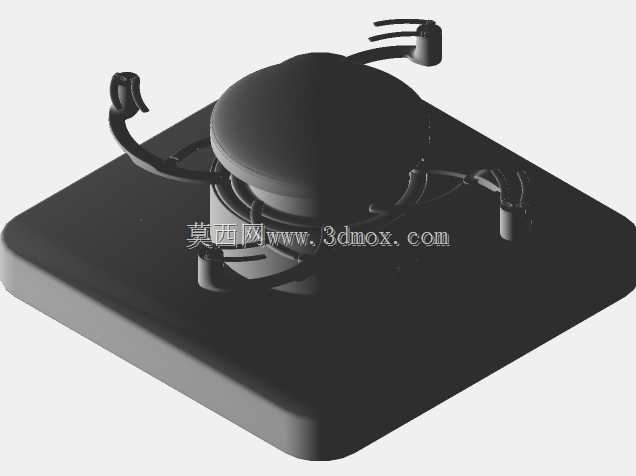

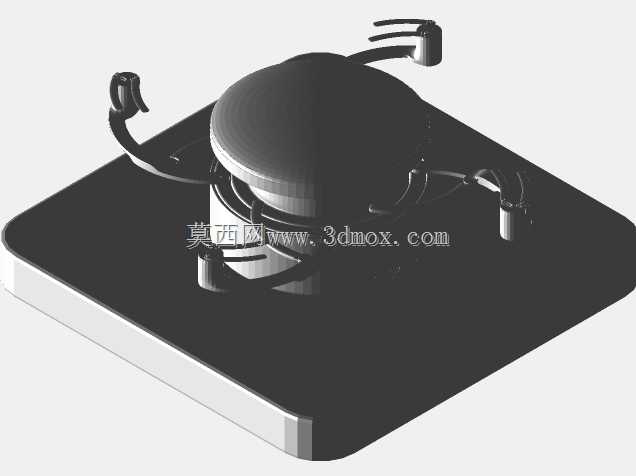

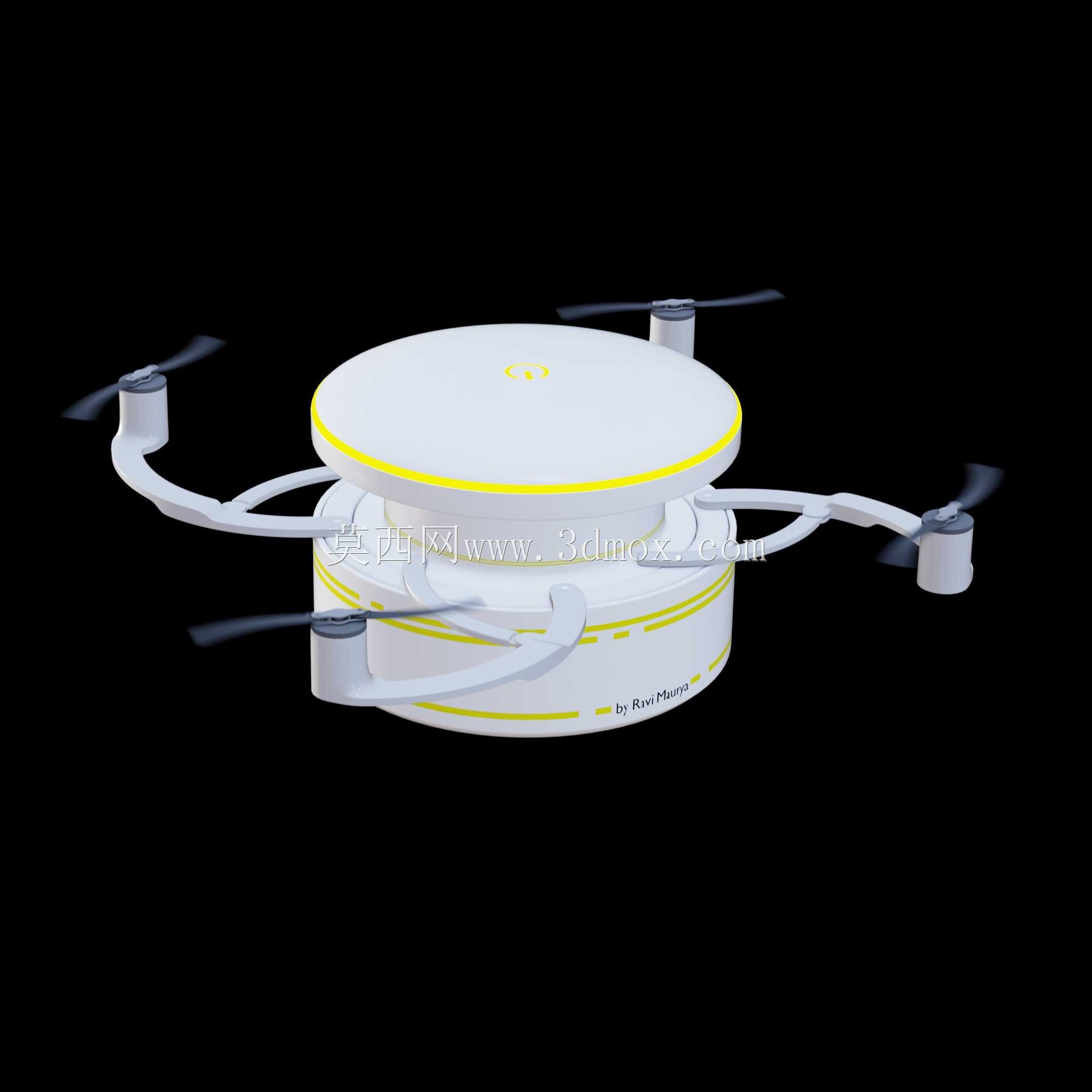

结构设计上，核心采用了周向均布的可展机械臂结构，四个机臂沿圆柱主体的环形槽道收纳，展开时依靠内置的扭簧预紧力实现自动弹出，到位后通过卡扣结构实现刚性锁定，机臂末端的动力模块采用微型无刷电机搭配折叠桨叶，收纳时桨叶完全贴合机臂表面，不会额外占用收纳空间。主体底部集成了磁吸式充电触点与通用快装接口，既可以直接放置在配套的无线充电底座上补能，也可以通过快装接口搭配墙面支架、车载支架实现固定安装，安装边界上仅需要预留直径90mm的平整安装面即可，无需额外的螺丝固定，快装结构可实现一秒拆装。

电路模块的布局采用分层堆叠设计，最上层为GNSS定位模块与通信天线，中层为飞控主板、音频处理模块与图像传感器，下层为电池仓与动力供电线路，各层之间采用板对板连接器实现信号与供电连接，减少了冗余线束带来的空间占用。图像传感器采用可俯仰调节的微型镜头模组，收纳时镜头完全嵌入主体端面的保护槽内，避免携带过程中镜片被刮花，展开后可实现0到90度的俯仰调节，配合机身的旋转结构可实现全视角覆盖。

考虑到便携场景下的使用耐久性，主体外壳采用高强度PC+ABS混合材质，表面做哑光磨砂处理，既能够降低日常携带过程中的划痕产生，也具备一定的抗摔缓冲能力，机臂与主体的连接部位采用POM材质的耐磨衬套，经过上千次展开收拢测试后仍能保持稳定的锁定精度，不会出现松动晃荡的问题。动力匹配上，针对便携设备的轻量化需求，选用了1S高压锂电池作为动力源，在保证足够升力的前提下控制整体重量不超过180g，日常携带不会产生明显的负重感。

不同于常规无人机优先优化飞行性能的设计逻辑，这款设备在设计阶段就将非飞行状态下的桌面使用、固定安装使用作为核心场景进行适配，底部的防滑硅胶垫既可以保证放置在光滑桌面时不会轻易滑动，也可以在轻微振动的车载场景下保持稳定，音频模块的出声孔沿主体侧面周向布置，无论机身朝向哪个方向都能实现均匀的声音扩散，不会出现单侧音量偏小的问题。应急场景下，设备还内置了蜂鸣器与高亮LED指示灯，在低电量、失联状态下可自动触发声光提示，方便用户快速找回设备。
