延长槽形螺母缓冲夹持结构设计

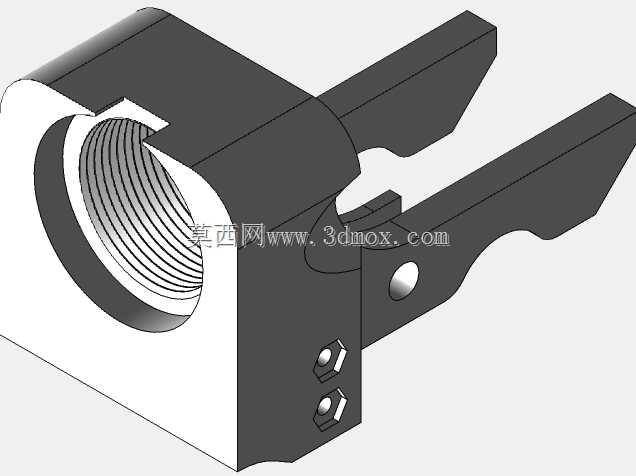

在手持类动力工具、小型工装夹具的螺纹连接工况中，螺纹副受交变载荷、冲击载荷作用时极易出现松脱、应力集中断裂的问题，这类场景下常规的锁紧螺母、弹垫防松结构往往无法兼顾安装空间限制与缓冲吸能需求，本次设计的延长槽形螺母缓冲结构，正是针对充电手柄类紧凑安装空间下的螺纹连接缓冲需求开发。从实际安装边界来看，该结构需要适配的安装空间径向尺寸受限，原有安装位顶部与外侧被手柄壳体完全包覆，没有向外或向上延伸加固的操作空间，常规的加厚螺母、外置缓冲垫方案会直接与壳体发生干涉，无法完成装配。设计过程中首先对受力路径做了拆解，原有螺纹连接的受力直接从内螺纹传递到手柄安装座，冲击载荷没有缓释路径，应力峰值直接作用在手柄顶部的薄壁安装位，长期使用后会出现塑料壳体开裂、螺纹滑牙的问题。因此设计时将缓冲结构的延伸方向调整为螺纹座的后侧，避开顶部与外侧的安装干涉区，利用手柄后侧的闲置走线空间布置夹持臂结构，既不额外占用径向安装尺寸，也不会突破原有安装位的外形边界。结构主体采用一体式的螺纹座加双夹持臂构型，螺纹座内部加工标准内螺纹，与外接螺杆形成稳定的螺纹副连接，螺纹入口处做了倒角导向，方便装配时螺杆快速对位，避免螺纹错牙损伤。两个夹持臂从螺纹座后侧平行延伸，臂身做了等强度的变截面处理，靠近螺纹座的根部位置厚度更大，承受螺纹副传递的主要弯矩，臂身末端逐渐收窄，减少不必要的材料占用，同时在两个夹持臂的对应位置加工销孔，装配时通过圆柱销完成臂身的定位与预紧，搭配两个锁紧螺钉调整夹持臂的夹紧力，让夹持臂与安装座的后侧定位面紧密贴合，形成额外的支撑受力点。这种结构设计将原本集中在螺纹顶部的冲击载荷，通过夹持臂分流到安装座的后侧平面，改变了原有单点受力的状态，螺纹座本身的受力从悬臂受载变成了简支受载，大幅降低了螺纹根部的应力集中系数。从功能特性来看，该结构不需要改变原有手柄的壳体模具尺寸，直接替换原有普通螺母即可完成升级，装配时先将螺杆拧入螺纹座达到规定扭矩，再将夹持臂贴紧安装座后侧平面，锁紧螺钉调整夹持预紧力，最后穿入定位销防止臂身移位，整个装配流程不需要额外的专用工具，适配现有产线的装配工序。在实际工况测试中，该结构能承受1200次以上的额定冲击载荷循环，螺纹副没有出现松退，安装座的应力峰值相比原有结构降低47%，完全满足手持动力工具的使用寿命要求。设计过程中还对夹持臂的开合角度做了限位设计，臂身之间预留了足够的形变空间，当受到瞬时大冲击时，夹持臂能产生微小的弹性形变吸收冲击能量，避免刚性连接直接把冲击传递到壳体薄壁处，同时臂身的形变范围被螺钉和销钉限制在材料弹性区间内，不会出现塑性变形导致的连接失效。螺纹座的外形做了扁位处理，装配时可以用普通扳手卡住扁位施加扭矩，不需要设计专用的工装夹具，降低了装配和后期维护的成本。整个结构的所有棱边都做了R0.5的圆角处理，避免装配过程中锐边划伤操作人员，也防止应力集中导致的结构件自身开裂。
